第 1 部 基本篇 第 4 章 制作生产程序
4-106
a ) 浏览球面图案
选择「浏览」后，可显示如下球面图案列表。
双击所要设置的球面图案，或选择球面图案后按下[确定]按钮。
●球面图案的预览对话框显示例
球数
X 球的列数(横方向的球个数)
Y 球的行数(纵方向的球个数)
按下“关闭”，返回球面图案列表对话框。
第 1 部 基本篇 第 4 章 制作生产程序
4-107
ｂ) 编辑球面图案
进行球面图案的新建、编辑。
可从“浏览”的“球面图案列表”中选择已制作的球面图案。
最多可注册 16 个图案。
图标
/按钮
说明
①
对球逐个进行编辑。
左击为制作球面，右击为制作索引标记（※1）。
② 用鼠标指定范围,一次性制作。
➂
可以选择在指定范围制作时,制作的图案。
④ 显示在球面图案制作范围内选择的区域。
⑤ 显示在球面图案的制作范围内选择的光标位置。
⑥ 变更球面图案制作范围的显示尺寸。
⑦ 球面图案的制作范围。
⑧
显示已制作的球面图案名。
点击图案名可进行编辑。
⑨ 可制作新球面图案。
⑩ 通过设置条件，可以引用球面图案。
※1 索引标记： 定中心中不使用的参考用的标记。
在球面图案制作范围内以白色标记显示。
① ②
➂
④
⑤
⑥
⑦
⑧
⑨ ⑩
第 1 部 基本篇 第 4 章 制作生产程序
4-108

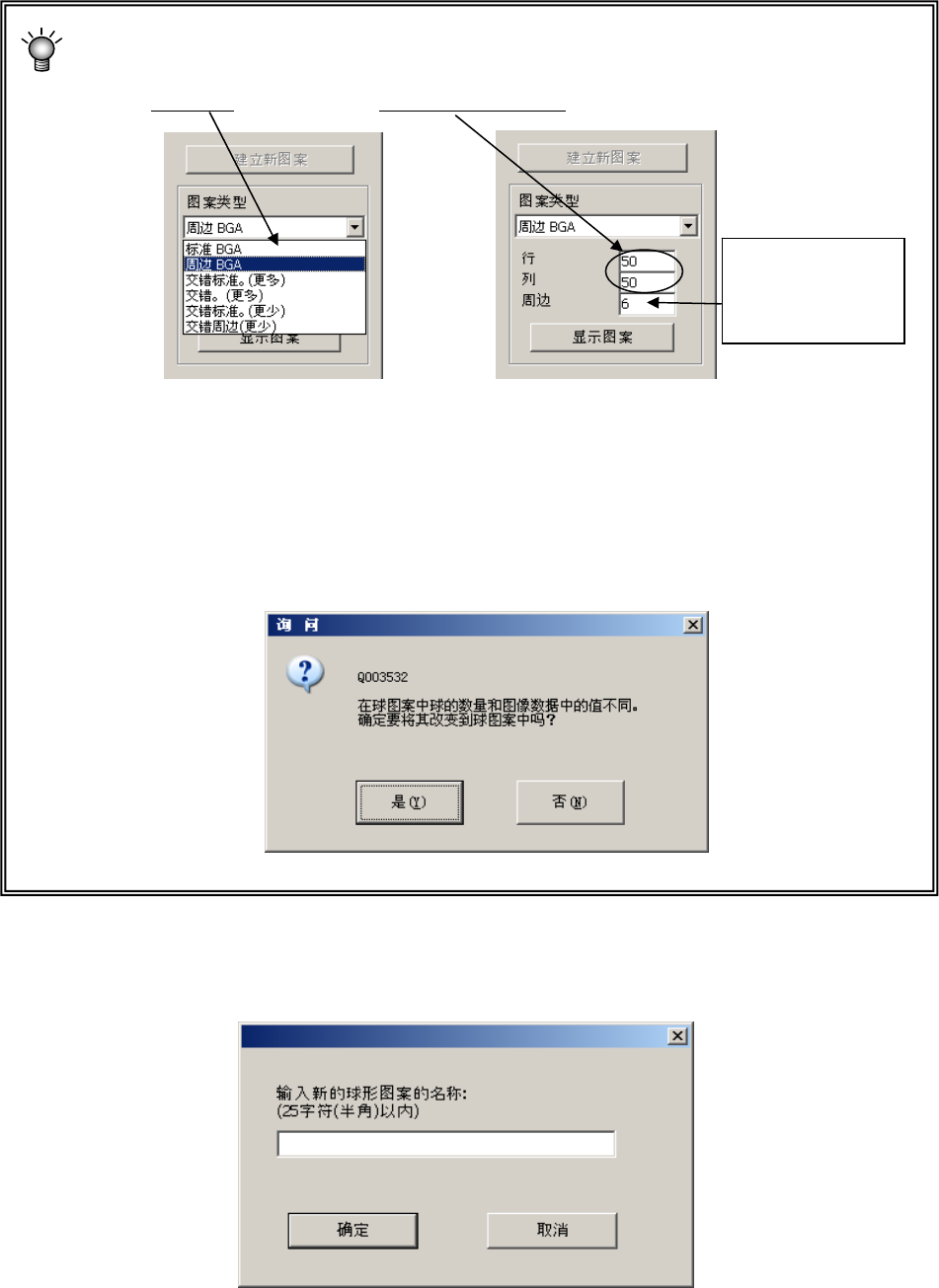

＜新建球面图案的方法＞
①按下「建立新图案」按钮。
②选择图案类型，输入新图案的「行」数与「列」数。
③ 按下“显示图案”按钮，则在“球面图案制作区域”中显示已选择的球面图案。
请追加、删除球面，编辑图案。
如果制作球面图案时设置的球数与该画面中设置的球数不一致时，则显示下述确认信息。
选择「是」，则该画面中设置的球数生效。
制作、编辑后，请单击「保存」，再单击「确定」。
保存新建的球面图案时，会显示球面图案名的设置画面。
请输入球面图案名，单击「确定」。
选择外围型时，请
输入球存在的行
数。
