第 1 部 基本篇 第 4 章 制作生产程序 4-134 4-4-1-2 元件供应数 使用供料器 针对各种料带宽度的机械式类型和电动式类型， 设置元件供应数的初始值 （使用、 不使用） 。但 只有在从新制作元件数据时才会反映这一设置。 例如， 只具有电动式类型的供料器时， 只要预先使机械式类型的初始值处于未使用的状态， 便不 必每次制作元件数据时对元件供应数进行变更。 ＜设置步骤＞ ① 请在菜单栏内点击「优化」 / 「元件供应数 使用供…
第 1 部 基本篇 第 4 章 制作生产程序
4-133
(2) [变更]按钮
对各元件的供料器供应数进行设置。
设置项目 内 容
自动
对指定的元件的供应数设置为自动。
在初始化中设置的上限内进行供料器数的优化。
可无限使用元件的卷数托盘数。
手动
手动变更供应数。
按所设置的供应数进行供料器或托盘配置的优化。
输入供应数
未使用
使成为供应数为 0 的状态。
优化时，对指定的元件不使用该类型的供料器或托盘。
另外，不能将机械式和电动式均设定为未使用。
第 1 部 基本篇 第 4 章 制作生产程序
4-134
4-4-1-2 元件供应数 使用供料器
针对各种料带宽度的机械式类型和电动式类型，设置元件供应数的初始值（使用、不使用）。但
只有在从新制作元件数据时才会反映这一设置。
例如，只具有电动式类型的供料器时，只要预先使机械式类型的初始值处于未使用的状态，便不
必每次制作元件数据时对元件供应数进行变更。
＜设置步骤＞

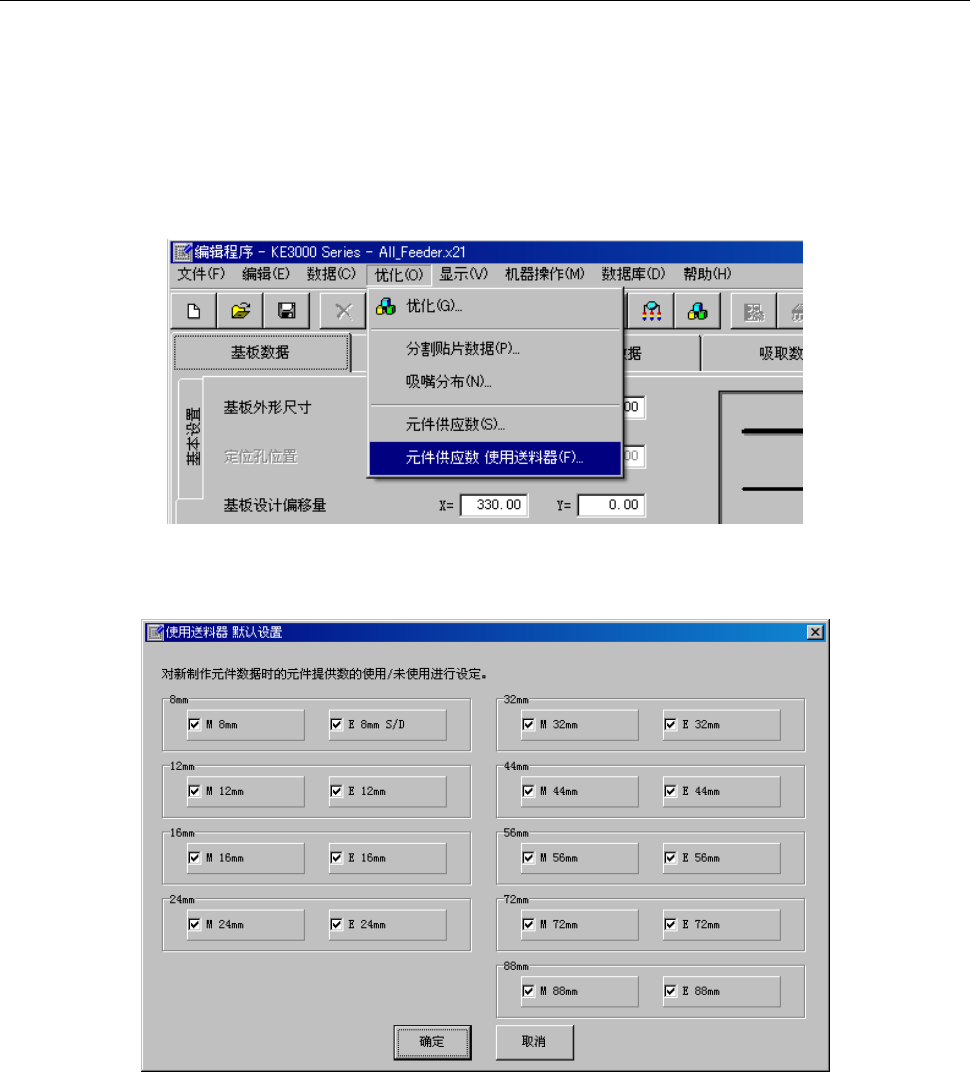

① 请在菜单栏内点击「优化」/「元件供应数 使用供料器」。
② 会显示如下的“使用供料器 默认设置”画面。
对「使用」的供料器类型打上勾选号，取消「未使用」供料器类型的勾选号。
不能将各种料带宽度的供料器类型的勾选全部取消。
变更后的设置仅对新制作的元件数据生效。
变更后，从新制作元件数据，如该料带宽度的供料器类型已被设置为「未使用」时，元件供应数
的初始值将被设置为「未使用」。
※88mm机械式带状供料器是特殊订货对应供料器。
第 1 部 基本篇 第 4 章 制作生产程序
4-135
4-4-1-3 设置优化条件
随着上述 “元件供应数的设置”与本项“优化条件设置”，优化的结果将发生很大的变化。
请在理解本节内容的基础上，设置适于生产程序的优化条件。
在菜单栏上点击「优化」/「优化」后，可显示“分割选项”画面。
优化,需要进行6个项目的条件设置（包括“分割选项”)。
单击选项卡，可切换各项目的画面。
选项的种类 用途
分割选项 设置分配吸嘴及吸取数据时的优化参照选项。
区域选项 设置可配置供料器的区域。
贴片顺序 设置变换贴片排序时的选项。
机型选项 设置机型的特殊选项。
供料器选项 指定关于供料器配置的选项。
不间断运行选项 指定不间断运行时的选项。
使变更的设置无效，返回标准
设置(装置的初始值)。
将设置的条件作为默认值登录，从下
次启动将首先显示所设置的条件。
执行优化。
保存设置内容，关闭画面。
