第 1 部 基本篇 第 4 章 制作生产程序
4-142

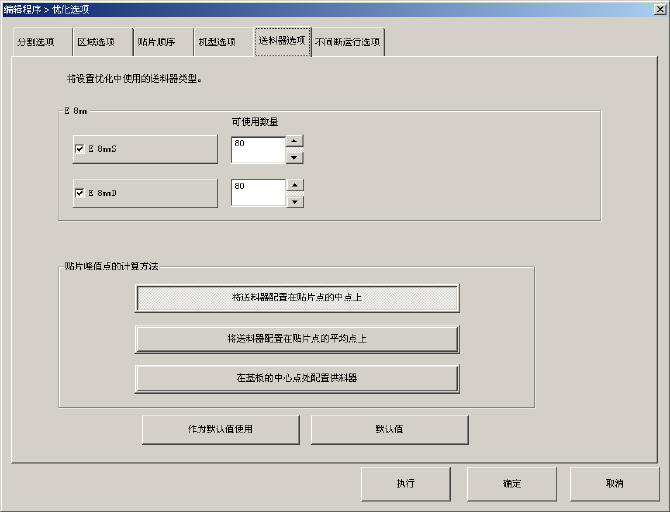

（5）供料器选项
对优化中使用的供料器类型以及供料器配置的计算方法进行设置。
1) 供料器类型的设置（E 8mm）
对于相同的料带宽度，有多个供料器类型的电动式供料器时，设置「优化中使用的供料器类型」。
选择多个时，从选择的供料器类型中使用最适当的供料器，生成吸取数据。
a) E 8mmS ：设置电子带式供料器（8mm单轨）的使用上限数。
b) E 8mmD ：设置8mm双轨电子供料器的使用上限数。
如果是供料器类型混合，可在「元件供应数」的手动设置中设置的范围内，对要优化配置的 8mm
单、双轨电子带式供料器数量进行设置。可使用数的输入范围 8mm 单、双轨供料器均为 1～80。
按下「执行」按钮时，如果「元件供应数」的手动设置数超过了8mm单、双电子带式供料器可使
用数的合计时，不能执行优化。
第 1 部 基本篇 第 4 章 制作生产程序
4-143
2) 贴片峰值点的计算方法
指定配置供料器起点的计算方法。
a) 将供料器配置在贴片点的中点上：
各贴片点按 X 坐标从小到大的顺序排列，从小的顺序开始，将供料器安排在靠近正中的贴片
点位置上。
b) 将供料器配置在贴片点的平均点上：
将供料器安排在离各贴片点平均坐标最近的位置上。
c) 在基板的中心点处配置供料器：
将供料器配置在基板的中心坐标位置上。
●若元件个数多，且贴片点在整个基板上平均分布时，则两种结果是相同的。
●一般来说，所有的贴片点中，仅有一部分贴片点偏离贴片位置进行贴片时 ，“中间点”
比较有利，其它情况时，“平均点”比较有利。
选择了把供料器配置在“贴片
中间点”时的供料器配置(以
中点为基准配置)
选择了将供料器配置在“贴片平均
点”上时的供料器配置 (以各贴片点
的平均坐标为基准配置)
第 2 近的贴片点
(在此为中间点)
最近的贴片点
第 3 近的贴片点
第 1 部 基本篇 第 4 章 制作生产程序
4-144
（6）不间断运行选项(出厂选项。KE-3010AC 除外)
仅当配备有“不间断运行选项”时，此设置才有效。
※ 不间断运行：是指不停止机器、连续生产的功能。
例) 在机器采用“前面基准方式”运行时，在前面设置好生产中需要使用的全部供料器，
与此同时，在后面的供料器台上也配置与前面的供料器台完全相同的供料器，使
机器用完前面的供料器元件时，会自动从后面的供料器吸取元件。
此时，只要操作人员不按下主机开关( “不间断运行”用)，机器绝对不会移向前面。
操作人员可在生产中补充前面的元件。
在完成元件补充，按下开关后，机器则改从前面的供料器台吸取元件，继续进行
生产。
