KE-3010A_20VA_20VRA使用说明书 - 第568页
第 1 部 基本篇 第 4 章 制作生产程序 4-172 4-5-1-2 列表画面的功能 在编辑程序的各种列表画面上，可以调整单元格的宽度，使用数据排序功能。 （ 1 ）调整列表画面上的单元格宽度 在贴片数据等列表画面上，可以调整单元格的宽度。 当光标呈十字型时， 把光标移到列的标题行（显示项目名称区） 单元格边线附近。当光标的左右 都变成箭头时，在保持该状态下拖拉光标，即可调整单元格的宽度。 但是， 在元件数据 列表画面上已标有元件名…
第 1 部 基本篇 第 4 章 制作生产程序
4-171

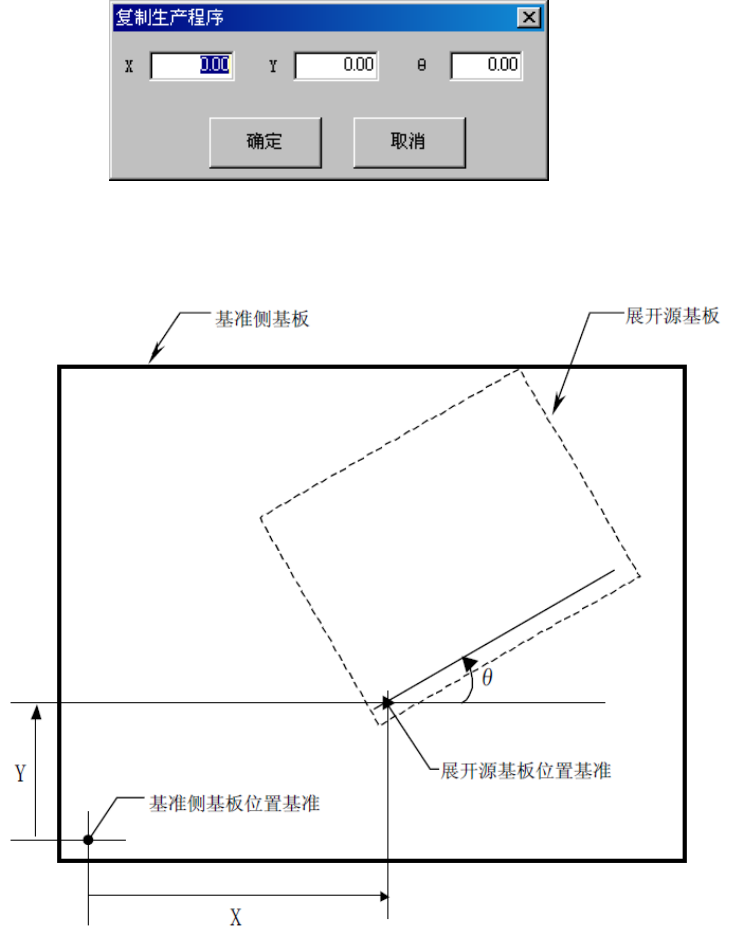

读入文件后，将打开如下画面，要求输入到基准基板位置的偏移量，请参见下述偏移量定义，并输入
偏移量。
偏移量的定义如下图所示。
第 1 部 基本篇 第 4 章 制作生产程序
4-172
4-5-1-2 列表画面的功能
在编辑程序的各种列表画面上，可以调整单元格的宽度，使用数据排序功能。
（1）调整列表画面上的单元格宽度
在贴片数据等列表画面上，可以调整单元格的宽度。
当光标呈十字型时，把光标移到列的标题行（显示项目名称区）单元格边线附近。当光标的左右
都变成箭头时，在保持该状态下拖拉光标，即可调整单元格的宽度。
但是，在元件数据 列表画面上已标有元件名称、元件种类等的，即使画面滚动也固定显示的部分，
该单元格的宽度已经固定化，不能变更。
光标在单元格边界从十字型 ( ) 变成( ) 时拖拉光标，调整单元格宽度。
不可调整单元格宽度的区域
第 1 部 基本篇 第 4 章 制作生产程序
4-173
（2）列表画面的排序功能
当鼠标在列表画面上的列的标题行（标明项目名称的区域）出现排序图像标记（
）时，双击
该标题，即可把该标题变为排序关键字，对数据进行排序。
每双击一次，按下列排序变换功能（执行该功能后，画面显示按标题重新排序的列表。）
解除排序 （
）→ 升序（ ）→ 降序（ ）→ 解除排序
清除排序状态
进行文件读入处理，或进行优化处理，或执行了机器操作－连续测量时，全部画面的排序状态即
被清除。
在供料器安排画面上更改吸取数据后，吸取列表画面上的排序状态也将被清除。
排序时的编辑命令
有一部分命令，在排序状态下无法使用。
无法使用的命令包括：[剪切]、[删除]、[插入行]、[复制并插入]、[展开粘贴]。
上述命令，请在未进入排序状态下进行。
排序项目
在贴片列表画面、元件列表画面上：
所有项目，都可以作为排序关键字，显示出排序数据。
吸取列表画面：
元件名称、包装状态、供给设备、供给（号码）均可作为排序关键字，使之显示出排序数据。
供给与号码的排序是连动的，点击其中任意一个题目都可进行排序。所出现的画面，供应装置均
按前→后的顺序排列，号码按升序或降序排序显示。
双击列标题行
