第 1 部 基本篇 第 4 章 制作生产程序 4-21 1 (4) 动作状态 显示移动时、宽度回原点时、传送道路上的动作状态。 (5) 说明 显示功能的概要说明。 (6) [ 基板传送 ] 按钮 调出基板传送画面。 (7) [ 宽度回原点 ] 按钮 基板宽度自动调整返回原点。
第 1 部 基本篇 第 4 章 制作生产程序
4-210

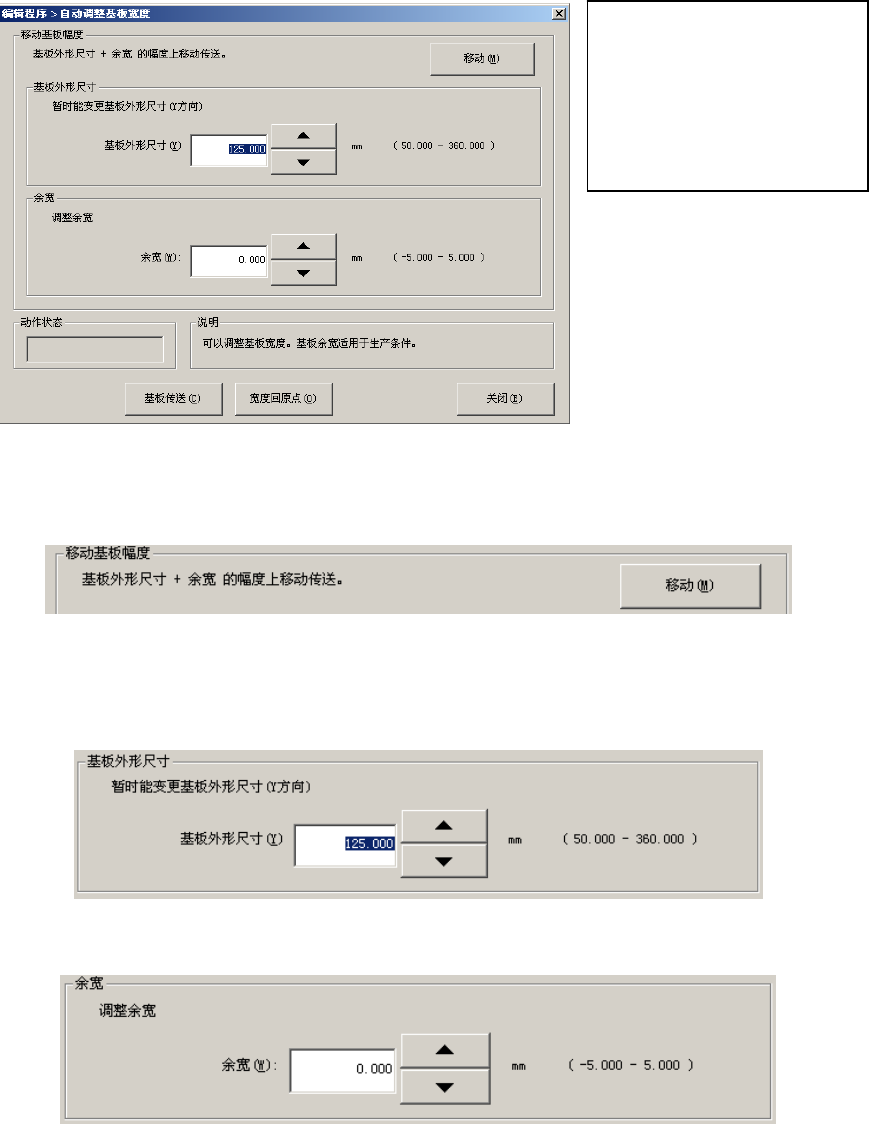

4-5-4-1-2 自动调整基板宽度
可调整基板传送宽度。
选择菜单后，显示如下的画面。
(1) 移动基板幅度
将传送宽度向基板外形尺寸+余宽的位置移动。运行时传送宽度值适用以下项目设定值。
(2) 基板外形尺寸
设定基板外形尺寸。初始值设定为基板数据中的基板外形尺寸(Y)。
(3) 余宽
设置基板与传送轨道之间的余宽。
余宽适用于生产条件。
<步骤>
① 输入基板外形尺寸。
② 需要变更余宽时，请设置余宽。
③ 单击“移动”。
(未进行“宽度回原点”时，
应先进行宽度回原点)。
第 1 部 基本篇 第 4 章 制作生产程序
4-211

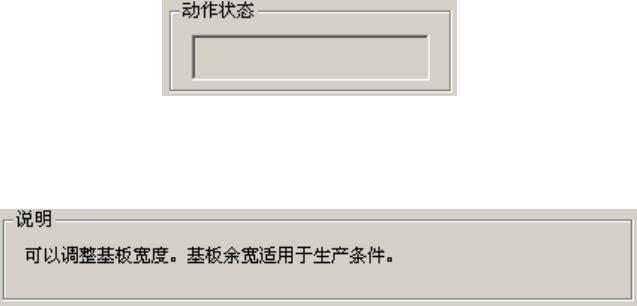

(4) 动作状态
显示移动时、宽度回原点时、传送道路上的动作状态。
(5) 说明
显示功能的概要说明。
(6) [基板传送]按钮
调出基板传送画面。
(7) [宽度回原点]按钮
基板宽度自动调整返回原点。
第 1 部 基本篇 第 4 章 制作生产程序
4-212
4-5-4-2 测量
在Head上安装实际元件，用激光或图像执行测量后，把其数据反映到生产程序的功能。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
4-5-4-2-1 测量模式
有「连续测量」和「单独测量」2种测量模式。
可选择菜单切换运行模式。
以下为各模式的功能。
测量子菜单 运行模式 运行内容
单独 单独测量 测量元件画面表格中显示的元件。
连续 连续测量
测量生产程序数据内所有元件/条件一致的元件。
测量中因某种原因测量失败的元件可进行单独测量。
以下为各测量模式的处理运行概要流程图。
连续测量开始
条件设定
（对话框）
结果存入
生产程序
显示结果
（对话框）
测量
有测量对象
元件吗？
详细测量
连续测量结束
单独测量
有对象元件
中止
无对象元件
测量下一个元件
结束
单独测量开始
条件设定
（对话框）
中止
开始测量
测量
显示结果
（对话框）
结果存入
生产程序
单独测量结束
结束
・
单独测量流程图
・
连续测量流程图
重测
