KE-3010A_20VA_20VRA使用说明书 - 第616页
第 1 部 基本篇 第 4 章 制作生产程序 4-220 因元件的包装方式而有所不同，当元件尺寸在 1mm 以下时，会显示询问测量后的元件是归还、或 是废弃信息。 根据尺寸计算出的激光高度或芯片站立判定高度与原来的值不同时，显示如下询问。 · 激光高度覆盖确认 · 芯片站立判定高度覆盖确认 ● 是：用测量的新数据覆盖原来的设置值。 ● 否：忽略新测量值，使用原来的设定值。 检测出芯片站立时，会显示以下提示信息。
第 1 部 基本篇 第 4 章 制作生产程序
4-219

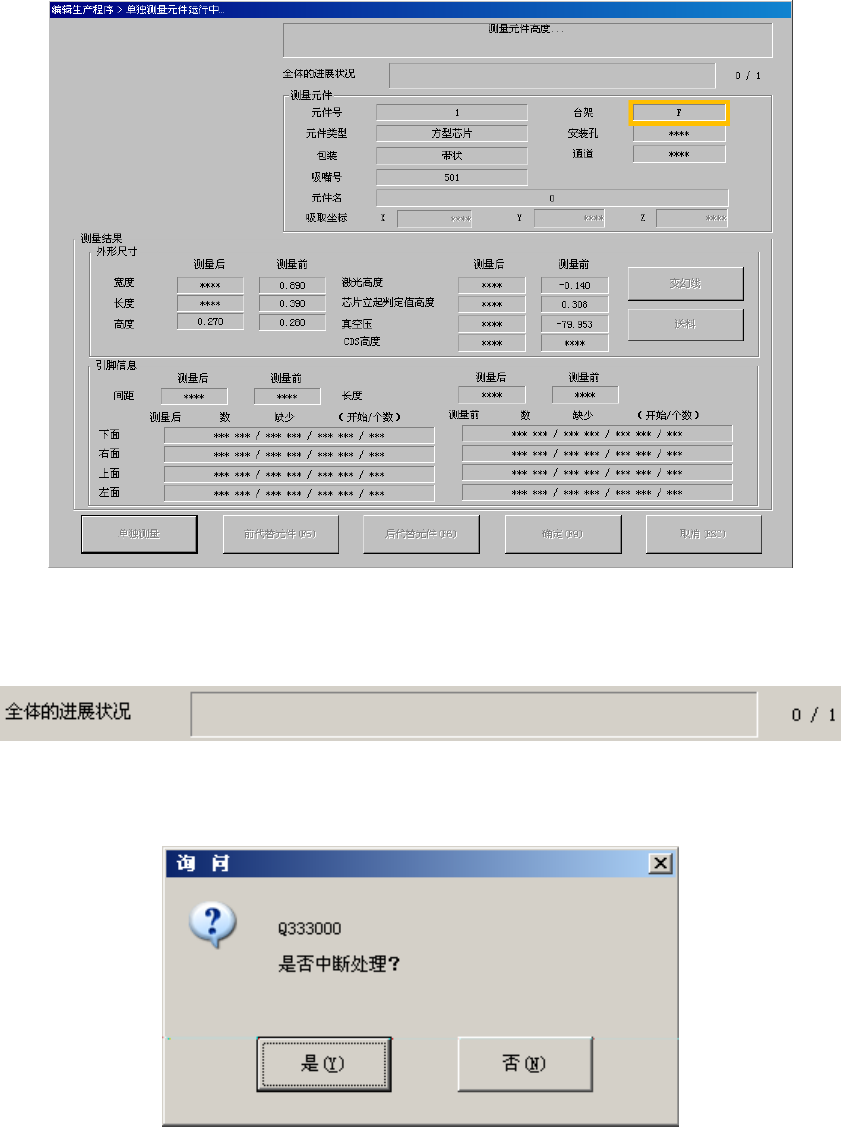

2)正在进行单独测量的画面
在单独测量过程中，显示如下画面。显示正在进行单独测量的元件的内容及吸取位置，并依次显
示进行中的处理内容。
a)全体的进展状况
在进度条上显示当前的进展状况。
要强行中断测量时，请按下< STOP >开关，则显示以下信息。
请选择是否中断测量。
第 1 部 基本篇 第 4 章 制作生产程序
4-220

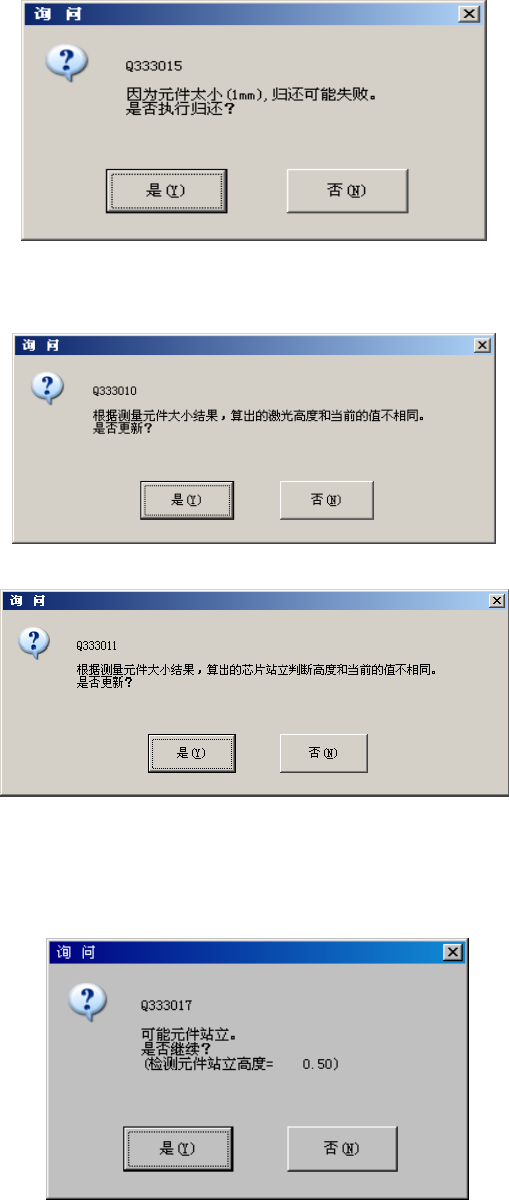

因元件的包装方式而有所不同，当元件尺寸在 1mm 以下时，会显示询问测量后的元件是归还、或
是废弃信息。
根据尺寸计算出的激光高度或芯片站立判定高度与原来的值不同时，显示如下询问。
·激光高度覆盖确认
·芯片站立判定高度覆盖确认
●是：用测量的新数据覆盖原来的设置值。
●否：忽略新测量值，使用原来的设定值。
检测出芯片站立时，会显示以下提示信息。
第 1 部 基本篇 第 4 章 制作生产程序
4-221

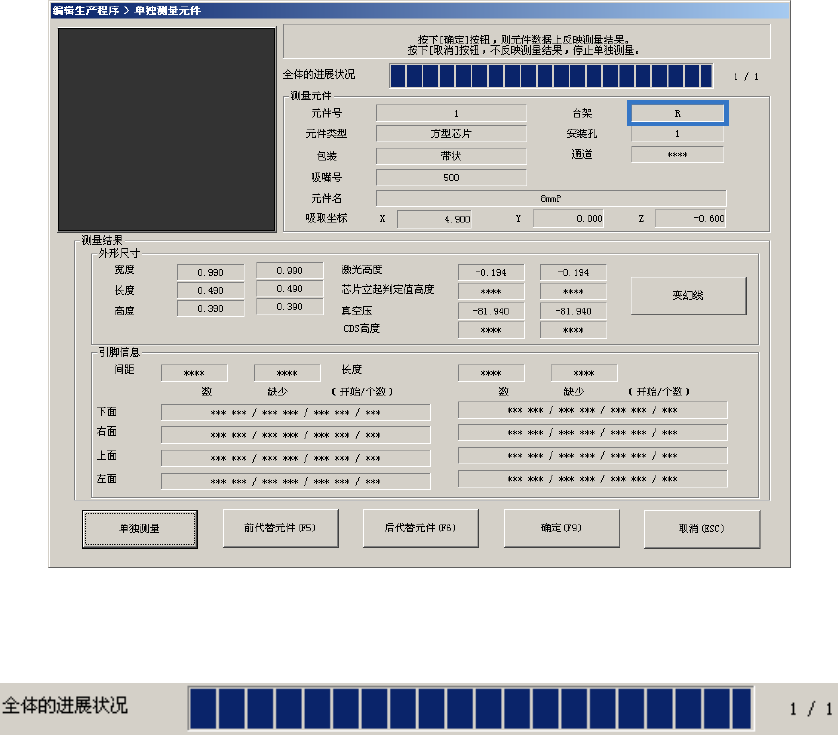

3)单独测量结果
单独测量结束后，显示如下的结果画面。
a) 全体的进展状况
在进度条上显示当前的进展状况。
b) 测量元件
显示测量元件的内容及吸取位置。
