第 1 部 基本篇 第 4 章 制作生产程序
4-223
(2) 连续测量
测量指定的全部元件。
1) 设置连续测量条件

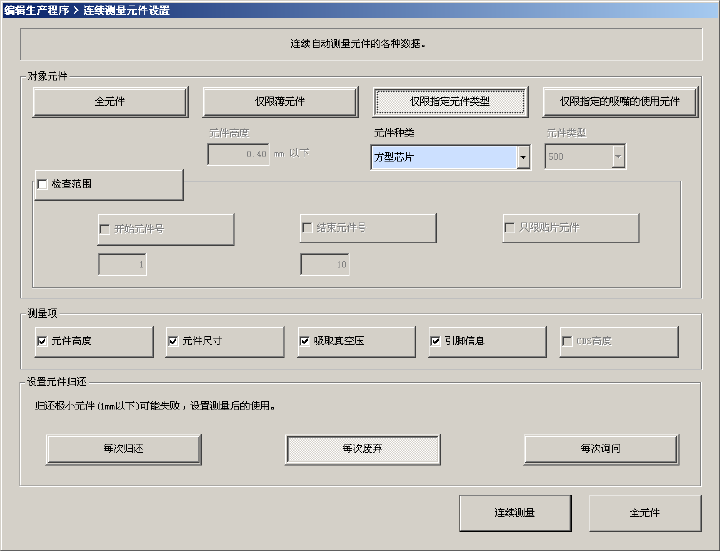

从菜单栏中选择「机器操作」/「测量」/「连续测量」，显示如下画面。
a)对象元件
设置对元件数据的某项条件一致的元件进行测量。
● 全元件
测量全部元件的数据。
● 仅限薄元件
仅测量元件高度在设定尺寸以下的元件。
● 仅限指定元件类型
仅测量指定的元件类型。
● 仅限指定的吸嘴的使用元件
仅测量要使用指定的吸嘴的元件。
第 1 部 基本篇 第 4 章 制作生产程序
4-224
b)测量范围
进一步设置被测量元件的条件，锁定为特定编号的元件。
● 开始元件号：要指定开始测量的元件数据的编号时，勾选此项。
● 结束元件号：要指定结束测量的元件数据的编号时，勾选此项。
● 只限贴片元件：仅限定贴片数据中指定的元件数据时，勾选此项。
c)测量项
选择要测量的项目。默认为选择所有可测量的项目。根据元件类型，可测量的项目会有所不
同。
d)设置元件归还
设置尺寸在1mm以下的极小元件在测量后如何处理。
● 每次归还
元件每次都归还到原来的位置。
● 每次废弃
元件每次都废弃。
● 每次询问
每次测量结束后进行询问。
e)连续测量按钮
开始连续测量。
f)返回按钮(ESC键)
返回原来的画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-225
2) 正在连续测量的画面
连续测量过程中显示如下画面。显示连续测量的元件内容及吸取位置，依次显示处理内容。
a)全体的进展状况
以进度条显示当前的进展情况。
要强行中断测量时，请按下< STOP >开关，则显示以下信息。请选择是否中断测量。
