第 1 部 基本篇 第 4 章 制作生产程序
4-236
4-5-4-3-2 共面性检查
进行共面性检查。
(1) 共面性检查的检查方式
利用元件数据中设定的值，进行「图像识别」→「共面性检查」的一系列控制，检查有无错误。
(2) 关于共面性检查时的各项运行
1) 吸取时使用的 Head
自动选择吸取时使用的 Head。
按照已安装的吸嘴优先，尽量减少吸嘴更换的原则使用 Head。
根据吸嘴的安装状况，在进行各个测量时 Head 有时会不同。
MNVC 功能有效时，如果检查元件被分配到左 Head 时，可选择检查的 Head。

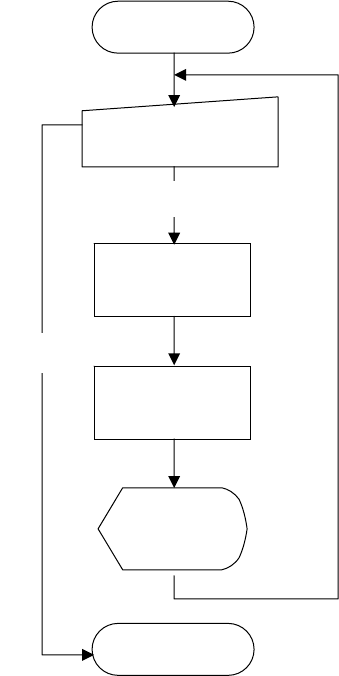

执行检查
(对话框)
执行检查
图像识别
显示
结
果
(对话框)
共面
性
检查开始
共面
性检查
共面
性检查
结束
结
束
第 1 部 基本篇 第 4 章 制作生产程序
4-237
2) 检查后归还元件
检查后的元件,有归还原位置和废弃两种处理。因包装方式而异，列表如下。
废弃地点，根据元件数据中的「元件废弃」设置执行。1mm 以下的元件，在归还时有可能出现
元件直立或倒翻，请根据询问选择处理。
包装方式 条 件 1 条 件 2 归还 废弃
带式 32mm 纸粘着供料器
－ ○
32mm 纸粘着供料器
以外
外形尺寸短边 1mm 以下 询问*1
外形尺寸短边 1mm 以上 ○ －
散装
外形尺寸短边 1mm 以下 询问*1
外形尺寸短边 1mm 以上 ○ －
托架
○ －
MTC
○ －
MTS
○ －
管状
－ ○
*1 显示询问信息时，请选择是归还元件还是废弃。连续测量时，在开始前会显示询问。
3) 选择吸取的供给装置
如果同一元件有多个供给装置(吸取数据)，默认为从最初输入数据的元件开始吸取。
也可根据需要改变供给装置。
4) 改变吸取坐标
无法顺利吸取时，可手动输入或进行坐标示教，改变吸取坐标。
5) 手动吸取
当没有吸取数据时，可手动将元件安装到吸嘴上。
在这种情况下，不能输入吸取坐标。也不能操作供料器。
第 1 部 基本篇 第 4 章 制作生产程序
4-238
(3) 共面检查的操作
将程序完成至「元件数据」-「图像数据」，从菜单栏中单击「机器操作」/「检查」/「共面检查」。
显示如下画面。
1) 检查元件
显示进行共面性检查所必要的元件内容。
2) 测量元件的吸取位置
显示吸取元件的吸取位置的内容。可改变为前代替元件及后代替元件的吸取位置。
当没有吸取数据或为 MTC 时，不显示各项目，不能进行吸取位置的变更、供料器顶推和示教。
●把示教结果反映到吸取数据
选择是否将示教结果反映到吸取数据中。
不勾选时，坐标仅适用于此次吸取。
●送料
顶推一下供料器，输送元件(32mm 纸带除外)。
3) 使用的 Head
MNVC 功能有效时，可选择检查中使用的 Head。
从组合框一览里选择 Head。
MNVC 功能有效时，如果检查元件被分配到左 Head 时，可将左 Head 选择为检查的 Head。除
此以外会显示右 Head。
4) 取得参数
按下检查条件调整按钮，即取得可共面检查的「曝光时间」、「检查角度」、「代替检查角度」。
