第 1 部 基本篇 第 4 章 制作生产程序 4-251 4-5-4-5 基准领域标记 此功能用于确认生产程序的编辑内容。 识别基准领域标记时的坐标实测值被储存起来，反映在贴片数据示教时的坐标修正值中。 注意 为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。 （ 1 ）识别基准领域标记 从菜单栏中选择「机器操作 」 / 「基准领域标记 」 ，则会显示确认画面。 确认安全后，请按下 <START> 开关或 [ 继…
第 1 部 基本篇 第 4 章 制作生产程序
4-250
1)运行状况
●电路号
显示正在识别的电路号。(通常仅识别基准电路的 BOC)
●识别标记
显示当前运行点的动作状况。
2)进展状况
以进度条显示总体个数中完成识别的比例。
3)说明、重新开始模式
在执行中 BOC 标记识别失败时，会在画面的[说明]栏中显示提示信息，可以选择[重新开始模式]项目。
需要重新开始识别时，请选择重新开始模式。
要示教坐标，请按功能栏的[示教]按钮。
示教坐标前不能选择「在示教位置进行识别
」「把示教位置作为识别结果」这 2 项。
a) 在同一位置重试。
不改变当前的 OCC 位置，再次进行标记识别。
b) 在示教位置进行识别。
此项目在示教确定后方可选择。
在进行坐标示教的同一位置上，再次进行标记识别。
c) 把示教位置作为识别结果。
此项目在确认示教后方可选择。
把进行坐标示教的位置确定为 BOC 识别时的标记中心的实测值。
不进行标记识别操作。
◇
选择后，需要再进行识别时，请按[重新开始]按钮。
按下[停止]按钮，即退出BOC标记识别画面，返回到编辑程序画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-251
4-5-4-5 基准领域标记
此功能用于确认生产程序的编辑内容。
识别基准领域标记时的坐标实测值被储存起来，反映在贴片数据示教时的坐标修正值中。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
（1）识别基准领域标记

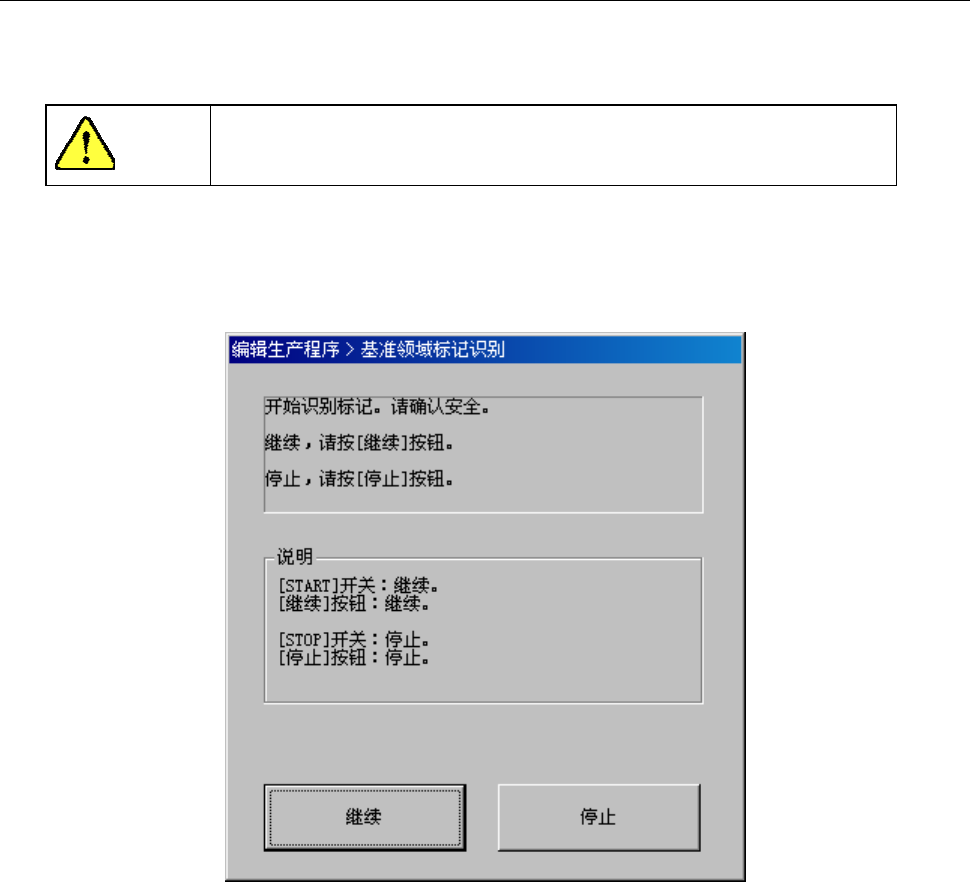

从菜单栏中选择「机器操作
」/「基准领域标记」，则会显示确认画面。
确认安全后，请按下<START>开关或[继续]按钮。
第 1 部 基本篇 第 4 章 制作生产程序
4-252

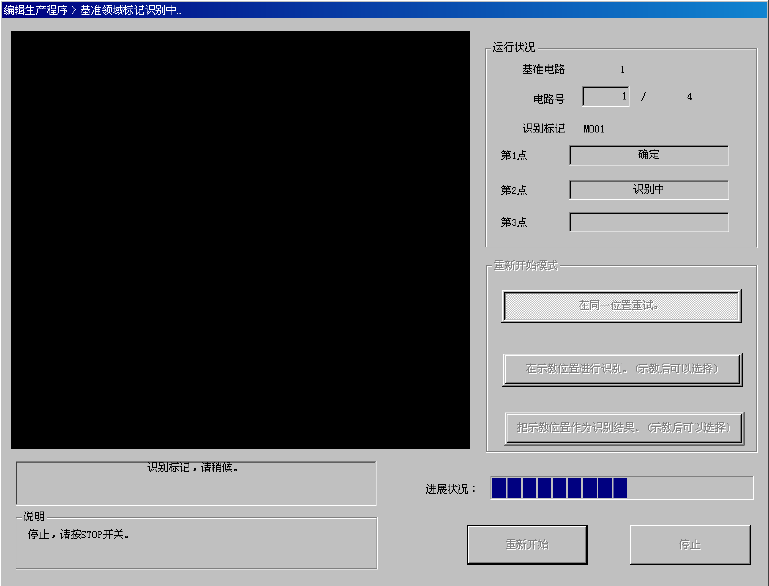

在执行过程中，显示如下画面。
在左上部显示 OCC 拍摄的图像。
当选择了操作选项中的「以 BOC 排列贴片位置
」选项时，则进行 BOC 标记识别。
在进行基准领域标记识别过程中，当因某种原因想取消操作时，可按下<STOP>开关停止操作。
运行停止后，返回到开始画面。
1) 运行状况
●电路号
显示正在进行识别的电路号。(通常仅识别基准电路的基准领域标记)
●识别标记
显示基准领域标记名称及当前运行点的动作状况。
2) 进展状况
以进度条显示总体件数中识别完成的比例。
