第 1 部 基本篇 第 4 章 制作生产程序 4-269 5) 全体跟踪位置 跟踪位置会随着进度一点一点前进。 在停止时， 可以通过自由地移动滑动条返回到前面、 或推进 到后面。另外，按 [Previous] 按钮会返回到前 一个贴片点，按 [Next] 按钮或 <ST ART> 开关会移动 到下一个贴片点。 当前面已经没有数据时，会出现如下的显示， [Previous] 按钮失效。 当后面已经没有数据时，会出现如下的显示，…
第 1 部 基本篇 第 4 章 制作生产程序
4-268

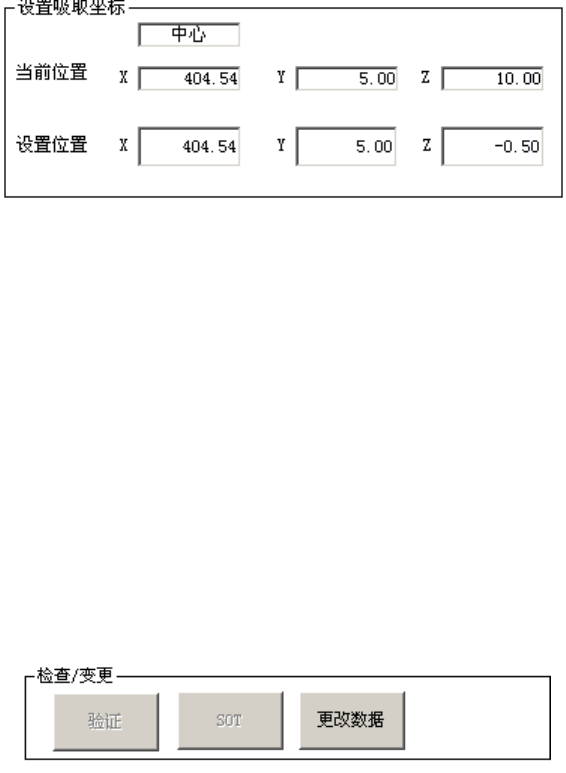

3) 设置吸取坐标
a)当前位置
是跟踪中的元件吸取位置的 XYZ 坐标。
元件位置，显示元件的 4 角或吸取位置的中央。
CENTER： 显示元件的中央。
TOP-L： 显示元件的左上角。
TOP-R： 显示元件的右上角。
BTM-L： 显示元件的左下角。
BTM-R： 显示元件的右下角。
b) 设置位置
设置位置是指在生产程序里设置的吸取坐标。
坐标值可手动输入，或通过示教进行变更。
4) 检查
可以检查及更改数据。
a)验证
进行验证检查（选购项）。
详细情况请参见 11) 跟踪中的验证检查（选购项）。
b)SOT/元件方向
进行 3 向引脚 SOT 的方向检查（选购项）或通用图像元件的元件方向检查。
详细说明请参见 10) 跟踪中的 SOT 方向检查（选购项）/元件方向检查。
c)更改数据
可以更改部分元件数据。
详细情况请参见第 2 章 2-11-2 数据变更。
第 1 部 基本篇 第 4 章 制作生产程序
4-269

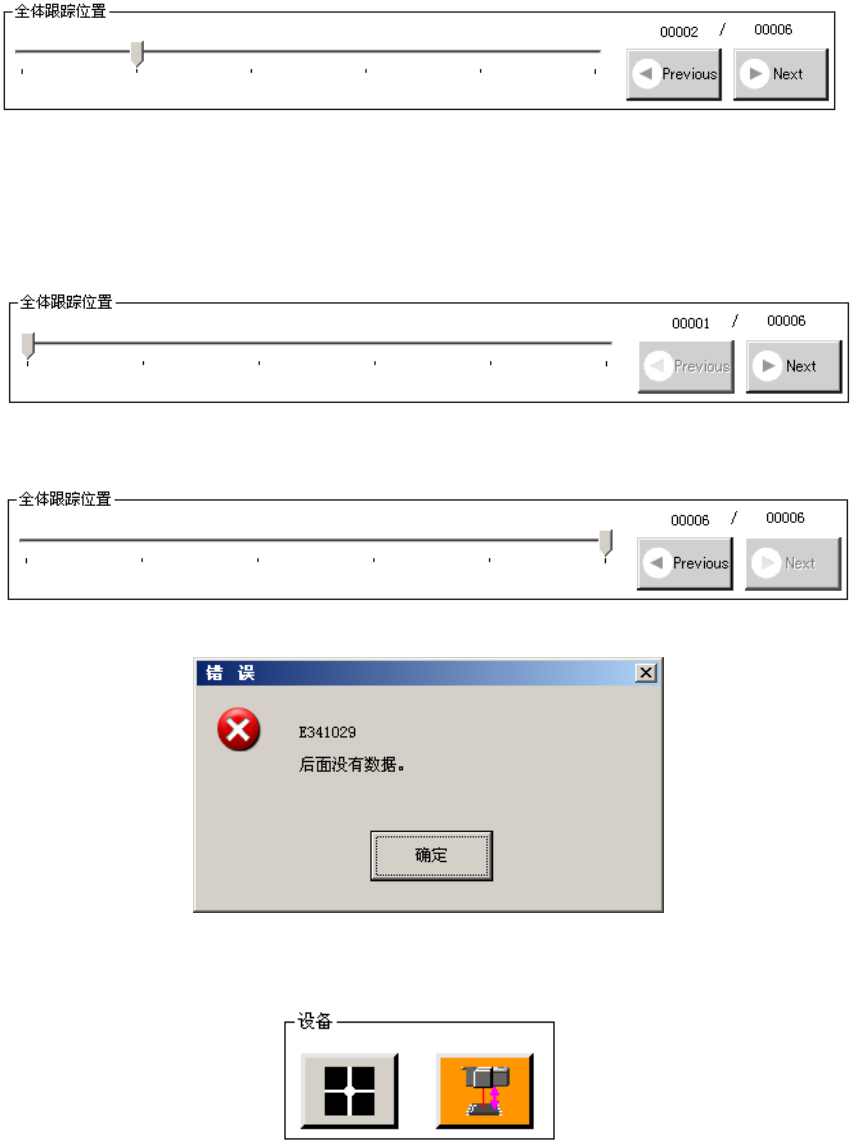

5) 全体跟踪位置
跟踪位置会随着进度一点一点前进。在停止时，可以通过自由地移动滑动条返回到前面、或推进
到后面。另外，按[Previous]按钮会返回到前一个贴片点，按[Next]按钮或<START>开关会移动
到下一个贴片点。
当前面已经没有数据时，会出现如下的显示，[Previous]按钮失效。
当后面已经没有数据时，会出现如下的显示，[Next]按钮失效。
此时按下<START>开关时，会显示如下提示信息。
6) 设备
在跟踪中使用的设备会以橙色显示。
第 1 部 基本篇 第 4 章 制作生产程序
4-270
7) Zoom
勾选[Zoom]复选框，当操作选项中设置为[示教时进行数字放大]选项时，可以放大显示叠加的摄
像机图像。
元件外形尺寸的长边为 2.26mm 以上时，不论操作选项的设定如何，都不能放大显示。
而且，贴装角度 + 电路角度为 0 / 90 / 180 / 270°以外时，也不能放大显示。
可根据元件的外形尺寸，把放大比例切换如下：
・
勾选放大 4 倍时：(在操作选项中必须设置为[使用 4 倍放大]。)
长边尺寸为 2.25～1.11mm 时，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・
未勾选放大 4 倍时：
长边尺寸为 2.25～0.01mm 时，放大 2倍显示。
8) 送料
在安装孔位置里显示的供料器进行送料。
9) 自动
使用摄像机识别空洞，自动示教中心位置。
10) 电动供料器的跟踪
・
电动供料器的回原点
当要跟踪的供料器为电动供料器时，电动供料器进行返回原点的动作。吸取跟踪启动开始时
所要跟踪的全部电动供料器将返回原点。与显示出来的吸取位置无关，所有的返回原点将连
续执行。当在跟踪停止时确定电动供料器的目标，作为跟踪对象的电动供料器将自动开始返
回原点。
・
电动供料器的送料
按下送料按钮时，所显示的电动供料器将执行送料。如电动供料器的回原点尚未完成，则不
能送料。元件数据的送料间距与电动供料器上设置的送料间距不同时也不能送料。
・
电动供料器的示教
确定电动供料器的目标，在返回原点完成后进行示教。对于电动供料器来说，在供料器的回
原点尚未完成的情况下不能更新坐标值。自动示教时如不能完成回原点，将出错停止。
11) 确定／取消
在手动输入或通过示教变更坐标值后，此项才有效。
按下[确定]按钮时，XY 坐标被保存到贴片数据里。
不需要保存变更的数值时，请按下[取消]按钮。
若按下[取消]按钮时，示教中坐标正在移动，则会返回原来的设定位置。
