第 1 部 基本篇 第 4 章 制作生产程序 4-275 (10) 跟踪时的 SOT 方向检查 ( 选购项 )/ 元件方向检查 在跟踪暂停时，可进行 SOT 方向检查或元件方向检查。 在 SOT 方向检查中或元件方向检查中，显示如下画面。 SOT 方向检查后或元件方向检查，检查结果显示「确定 」 或「 NG 」 。 关于检查的设置请参见「第 4 章 4-3-5-2-6 检查 (2) SOT 方向 ( 选购项 ) / 元件方向」。
第 1 部 基本篇 第 4 章 制作生产程序
4-274
3) 如果在吸取高跟踪的条件设置中设置了“读取计测值”,
则会询问,是否把HMS获得的测量值反映到吸取数据的Z坐标中。
需反映时请按「是
」。
4) 如果在吸取高度跟踪的条件设置中已设置了“用摄像机确认位置”,
则会在画面中显示吸取位置。当显示以下询问时，请目视进行确认。如果位置正确，请按下「是
」，
如果要用示教来修正吸取位置，请按下「否
」，并进行示教操作。
第 1 部 基本篇 第 4 章 制作生产程序
4-275
(10) 跟踪时的 SOT 方向检查(选购项)/元件方向检查
在跟踪暂停时，可进行 SOT 方向检查或元件方向检查。

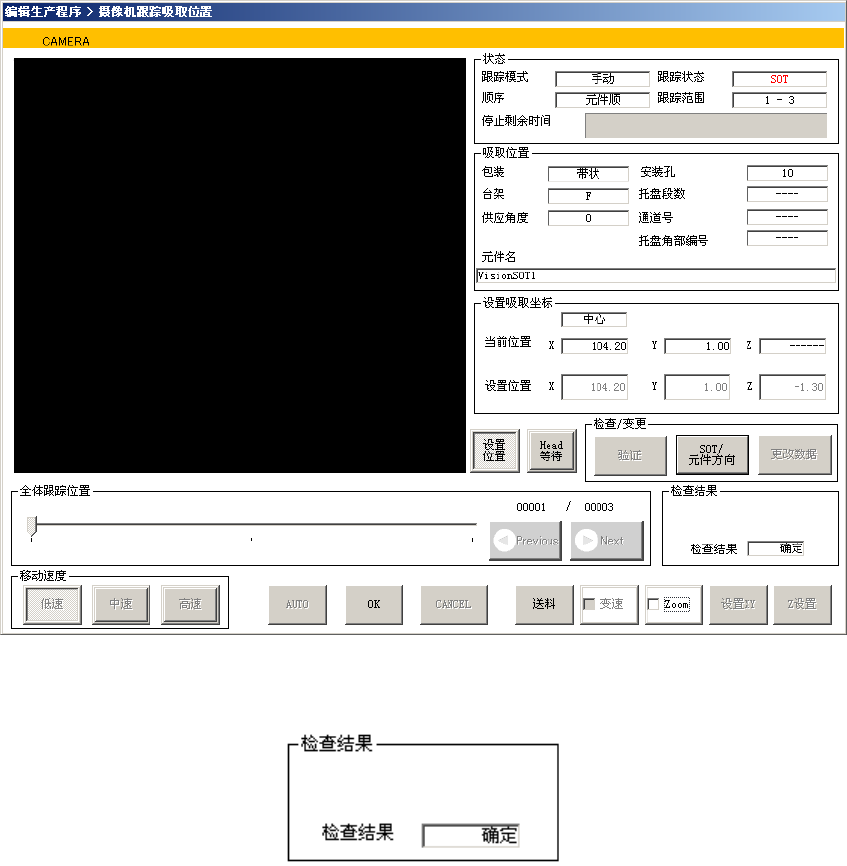

在 SOT 方向检查中或元件方向检查中，显示如下画面。
SOT 方向检查后或元件方向检查，检查结果显示「确定
」或「NG」。
关于检查的设置请参见「第 4 章 4-3-5-2-6 检查 (2) SOT 方向(选购项)/元件方向」。
第 1 部 基本篇 第 4 章 制作生产程序
4-276
(11) 跟踪时的验证检查(选购项)
在跟踪暂停时，可进行验证检查。

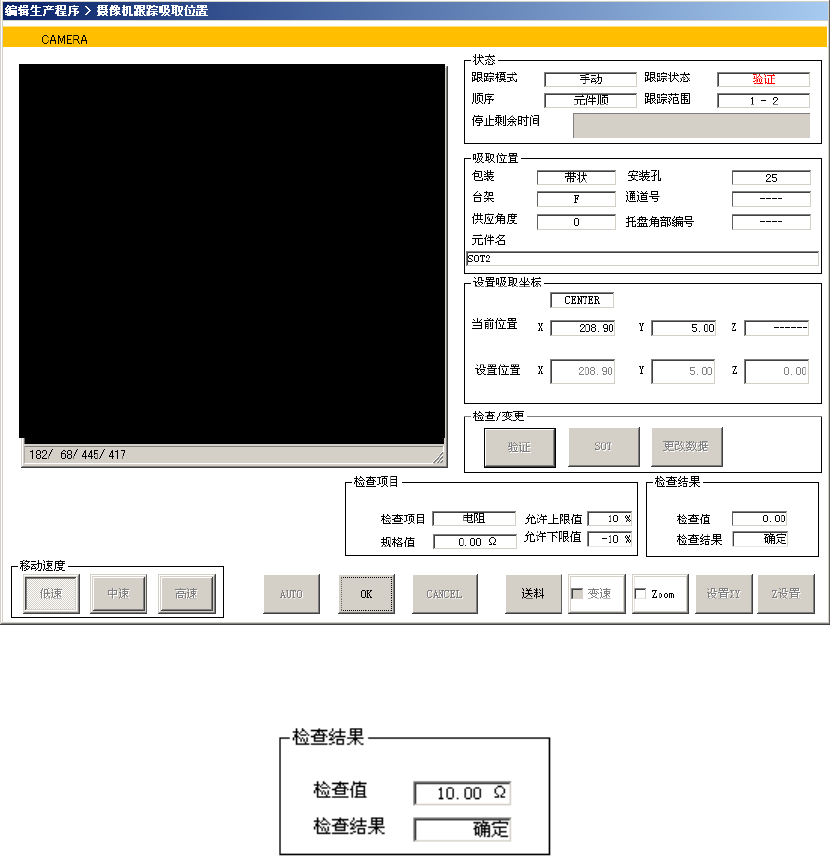

进行验证检查时，显示如下画面。
此外，验证检查后，检查测定值及结果显示「确定
」或「NG」。
关于检查的设置请参见「4-3-5-2-6 检查 (4) 验证(选购项)」。
