ａ）执行中的处理内容
显示当前处理内容。

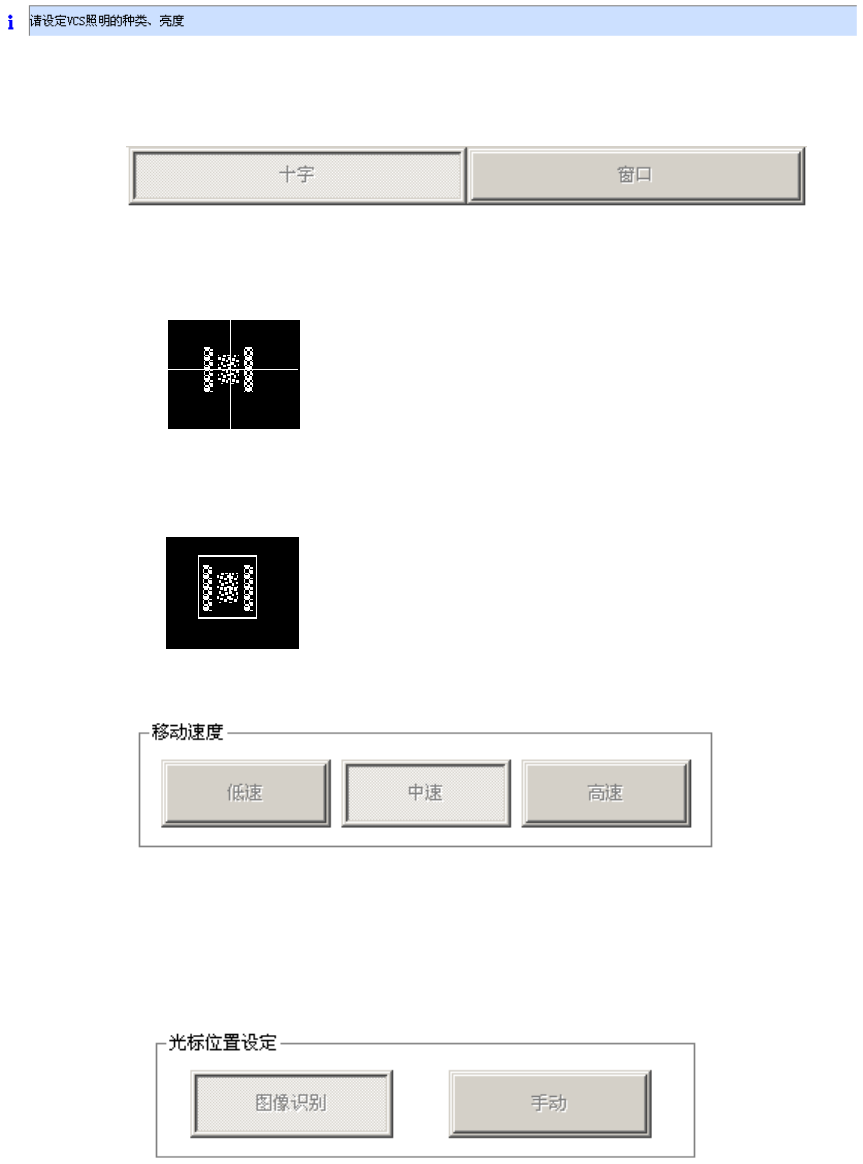

ｂ) 显示光标形式
选择位置指定时使用的光标的形式。
・
十字(十字)光标
使纵横直线相交，选择其交点（1 个点）进行动作。
・
窗口光标
选择对长方形的左上、右上及右下的区域进行动作。
ｃ) 光标移动速度
选择光标(十字/窗口)移动时的速度。
按一次移动按钮移动的量，高速时变大，低速时变小。
ｄ) 光标位置设定
选择对于检测到球时的光标位置的处理。选择是进行图像识别，还是不进行图像识别，直接
使用光标位置。
第 1 部 基本篇 第 4 章 制作生产程序
4-288
ｅ) 处理转移按钮
进行处理内容的转移、重做、结束等操作。
・
前(F5 键)
重做当前处理的前一个的处理。
・
次(Enter 键)
结束当前的处理，转移到下一个处理。
・
追加
进行排除区域的追加(仅 BGA,FBGA 元件)或进行球区域的追加(仅通用图像元件)。
・
示教结束
结束示教处理，执行识别。
f）测量结果
显示测量前及测量后的外形尺寸(横、纵、高度)、真空压、识别结果。
不实施测量项目，不会显示测量后的值。(显示「****」)
要保存测量结果，识别结果必须为「OK」。
显示「****」或「NG」时，不能保存。
ｇ) 保存(F8 键)
保存测量结果，关闭执行画面。仅当识别结果为「OK」时，才能执行此项。
ｈ) 取消(ESC 键)
放弃执行中或执行后的结果，关闭执行画面。
ｉ) 再设定(F10 键)
放弃执行中或执行后的结果，重新开始再次执行示教。
第 1 部 基本篇 第 4 章 制作生产程序
4-289

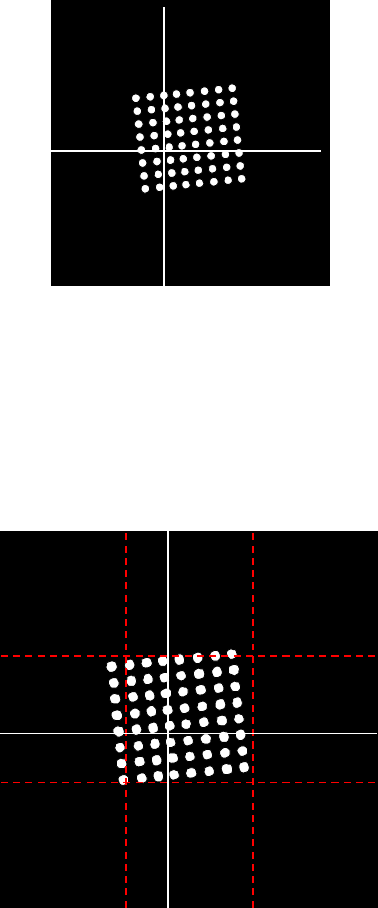

ｊ) 叠加画面
元件吸取、归还、废弃时，会显示 OCC 的图像。另外，执行示教时会显示 VCS 摄像机的图像。
示教中也会显示光标及识别结果等。
・
光标移动方法(触摸屏)
显示光标时，在画面中按下，即可将光标向 8 个方向移动。
左上
上
右上
左
右
左下 下
右下
