第 1 部 基本篇 第 1 章 装置概要 1-50 L 基板规格 基板传送方向 不可 贴片范围 3mm 5 ± 0.1mm 50 ～ 410mm 3mm 30 ～ 360mm 基板宽度自动调整时 50 ～ 360mm 传送轨道固定侧 6mm( φ 4 mm 时 ) +0.1 0 5 ± 0.1mm 基准销 φ 4mm 时 6mm ( 销直径 +2.0mm) ※ 1 L-Wide 基板规格 基板传送方向 不可贴片范围 3mm 50 ～ 5…
第 1 部 基本篇 第 1 章 装置概要
1-49
1-6 印刷基板规格
（1）基板条件
（单位：mm）
最小尺寸（L
1
×W
1
） 最大尺寸（L
2
×W
2
） 厚度 T
M 基板规格
50×30
（带基板宽度自动调整功能时为
50×50）
330×250
（带对应长尺寸基板
时为 650×250）
0.3～4.0
L 基板规格
410×360
（带长尺寸基板对应
时为 800×360）
L-Wide 基板规格
510×360
（带长尺寸基板对应
时为 1010×360）
最大允许重量
2000 g
翘曲允许值
每 50mm 允许在 0.2mm 以下。上翘、下翘的总和在 1mm 以下
(根据 JIS B 8461)
注：L 表示传送方向尺寸，W 为直角方向，W/L=2 以下。
注：与基板材质、基板颜色无关，反射率低的基板，有时无法用传感器检测。
注：KE-3010AC 仅 L 基板规格。
（2）基板限制条件
1）不可贴片范围
※1：选择销直径
φ
1.8～
φ
2.0mm 及
φ
2.5～
φ
4.0mm 时，
对销直径+2mm 为不可贴片范围。 (以下相同)
M 基板规格
基板传送方向
不可贴片范围
3mm
5±0.1mm
50～330mm
3mm
30～250mm
基板宽度自动调整功能时 50～250mm
传送轨道固定侧
5±0.1mm
基准销
φ
4mm 时
6mm
(
销直径+2.0mm
)
※1
第 1 部 基本篇 第 1 章 装置概要
1-50

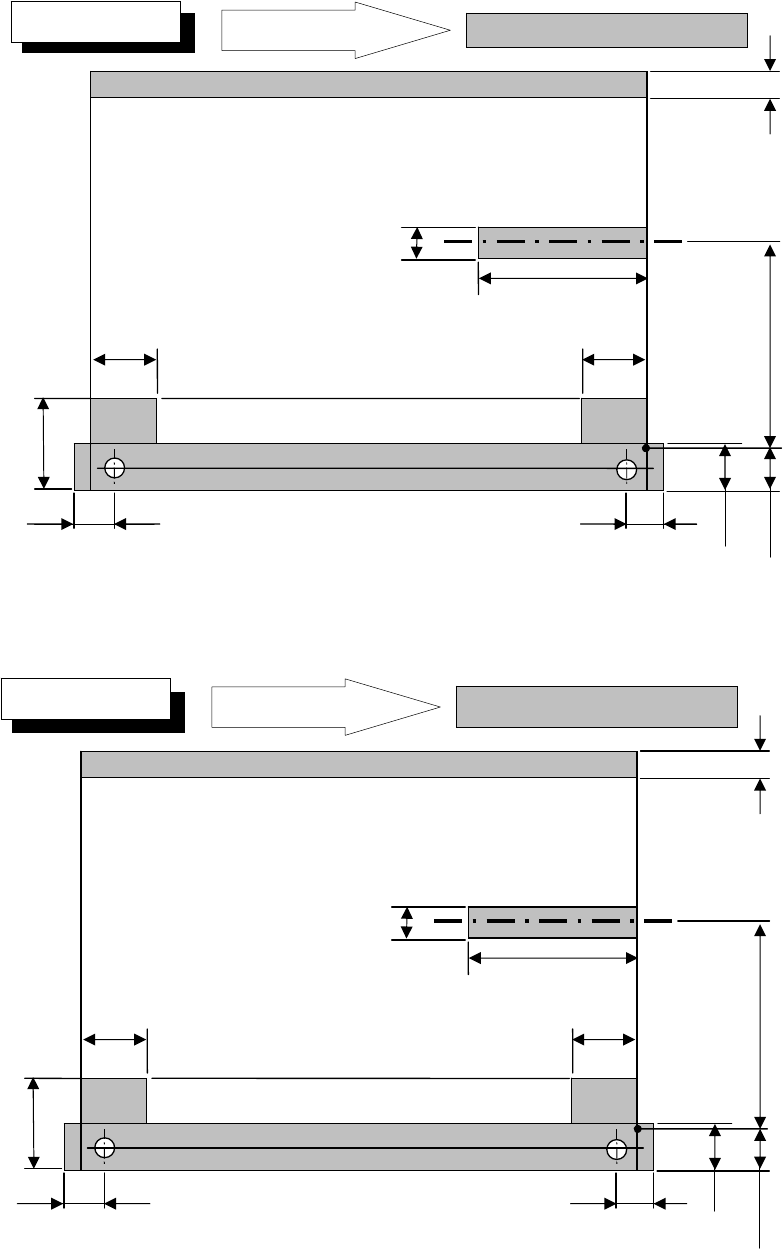

L 基板规格 基板传送方向 不可贴片范围
3mm
5±0.1mm
50～410mm
3mm
30～360mm
基板宽度自动调整时 50～360mm
传送轨道固定侧
6mm(φ4 mm 时)
+0.1
0
5±0.1mm
基准销
φ
4mm 时
6mm (销直径+2.0mm) ※1
L-Wide 基板规格
基板传送方向
不可贴片范围
3mm
50～510mm
3mm
30～360mm
基板宽度自动调整时 50～360mm
传送轨道固定侧
L-Wide 不可使用销基准
第 1 部 基本篇 第 1 章 装置概要
1-51
2）支撑销不可设置范围
26mm
39.3mm
26.5mm
61mm
26mm
26.5mm
20mm
23mm
22.6mm
0～187mm
可动部
4.5mm
传送轨道固定侧
基板传送方向
支撑销不可设置范围
M 基板规格
26mm
39.3mm
26.5mm
61mm
26mm
26.5mm
20mm
23mm
22.6mm
0～292mm
可动部
4.5mm
传送轨道固定侧
支撑销不可设置范围
基板传送方向
L 基板规格
