第2部 功能详解篇 第6章 通用图像元件 6-16 ◇球： 为了在红色圆形(涂色) 中表现出立体感，在右 上部标有白色的点。 ◇平面： 用绿色的圆形或正方形 来表示 。 ◇列： 用淡蓝色的圆形或正方 形来表示。 6-3-4 按元件类型区分「元件查看器」画面示例 (1) 外引脚、内引脚 (2) 球、平面、列 球、平面、列采用各不相同的颜色显示。 ◇外引脚： 红色长方形的 中心部分有绿色 的斑块。 ◇内侧引脚： 红色长方形， 前端有绿色的斑…
第2部 功能详解篇 第6章 通用图像元件
6-15
6-3-3 编辑通用元件数据

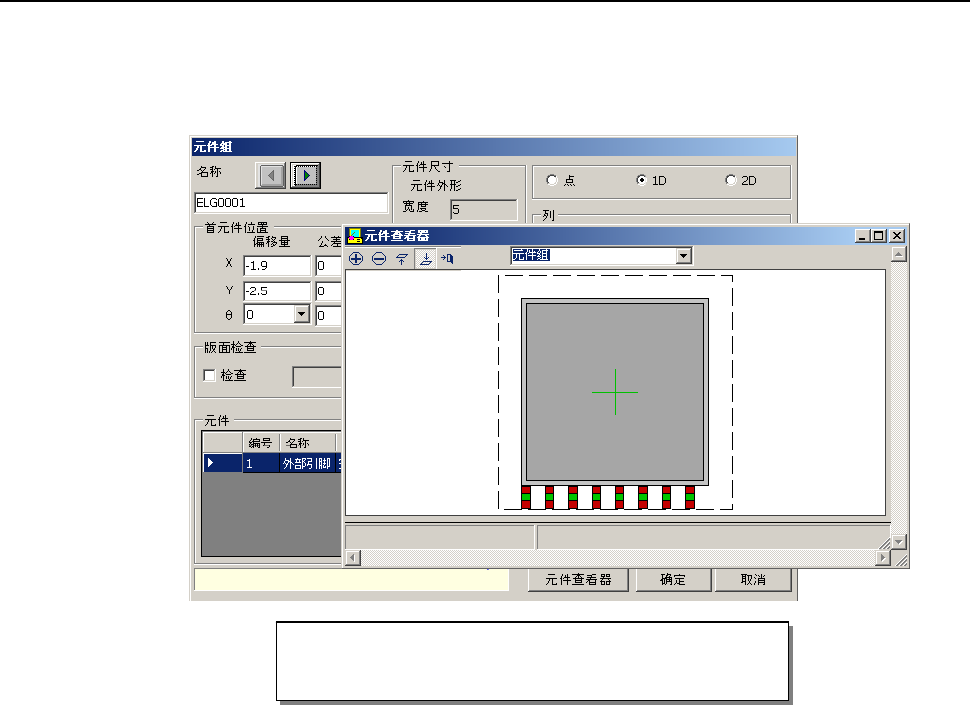

当元件组画面中显示「元件查看器」时，则可在不关闭「元件查看器」画面的情况下编辑元件组
画面。
数据编辑完成后，点击「元件查看器」按钮，则已编辑的内容被反映在「元件查看器」中。
数据编辑完成后，点击[元件查看器]按钮，则已编辑
的内容被反映在「元件查看器」中。
第2部 功能详解篇 第6章 通用图像元件
6-16
◇球：
为了在红色圆形(涂色)
中表现出立体感，在右
上部标有白色的点。
◇平面：
用绿色的圆形或正方形
来表示
。
◇列：
用淡蓝色的圆形或正方
形来表示。
6-3-4 按元件类型区分「元件查看器」画面示例
(1)
外引脚、内引脚
(2)
球、平面、列
球、平面、列采用各不相同的颜色显示。
◇外引脚：
红色长方形的
中心部分有绿色
的斑块。
◇内侧引脚：
红色长方形，
前端有绿色的斑块。
Or
Or
红色
绿色
引脚
第2部 功能详解篇 第6章 通用图像元件
6-17
(3)
标记
用虚线的圆或正方形来显示。
(4) 边
用红色的线来显示。
(5)
角
角元件用红色来显示。
角
边
标记
