第2部 功能详解篇 第6章 通用图像元件 6-17 (3) 标记 用虚线的圆或正方形来显示。 (4) 边 用红色的线来显示。 (5) 角 角元件用红色来显示。 角 边 标记
第2部 功能详解篇 第6章 通用图像元件
6-16
◇球：
为了在红色圆形(涂色)
中表现出立体感，在右
上部标有白色的点。
◇平面：
用绿色的圆形或正方形
来表示
。
◇列：
用淡蓝色的圆形或正方
形来表示。

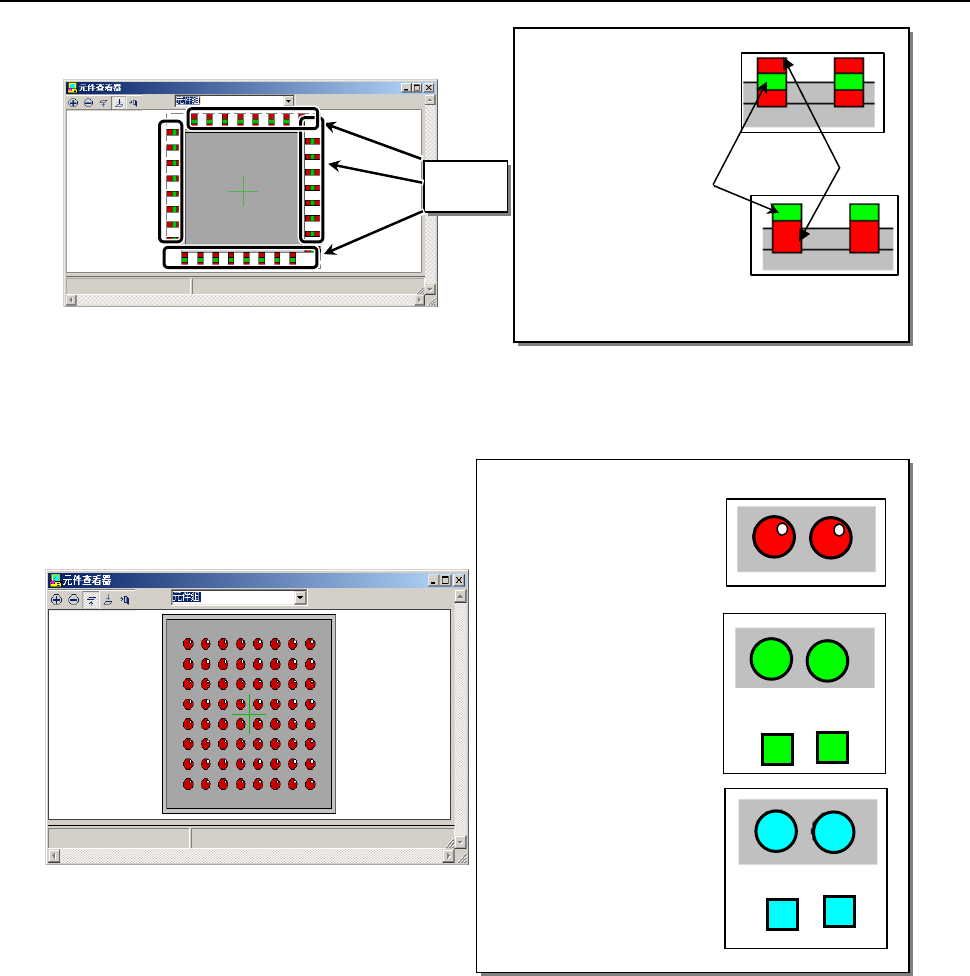

6-3-4 按元件类型区分「元件查看器」画面示例
(1)
外引脚、内引脚
(2)
球、平面、列
球、平面、列采用各不相同的颜色显示。
◇外引脚：
红色长方形的
中心部分有绿色
的斑块。
◇内侧引脚：
红色长方形，
前端有绿色的斑块。
Or
Or
红色
绿色
引脚
第2部 功能详解篇 第6章 通用图像元件
6-17
(3)
标记
用虚线的圆或正方形来显示。
(4) 边
用红色的线来显示。
(5)
角
角元件用红色来显示。
角
边
标记
第2部 功能详解篇 第6章 通用图像元件
6-18
6-3-5 扩展列格式的元件查看器显示
扩展列格式的元件查看器画面，可以从以下3个画面调出显示。操作方法和显示内容因调出的画面
而异。
调出元件查看器位置 元件查看器之外的操作 显示内容
图像表格画面 必须打开元件查看器
显示全部扩展列数据组
元件数据画面
不关闭元件查看器也可以追加、编辑
数据。追加、编辑后，按「元件查看
器」按钮更新数据，画面重新显示。
扩展列画面 仅显示目前的扩展列数据组
(1) 调出方法
从图像表格画面中调出
单击图像表格中的[预览]按钮。
