第2部 功能详解篇 第6章 通用图像元件
6-22

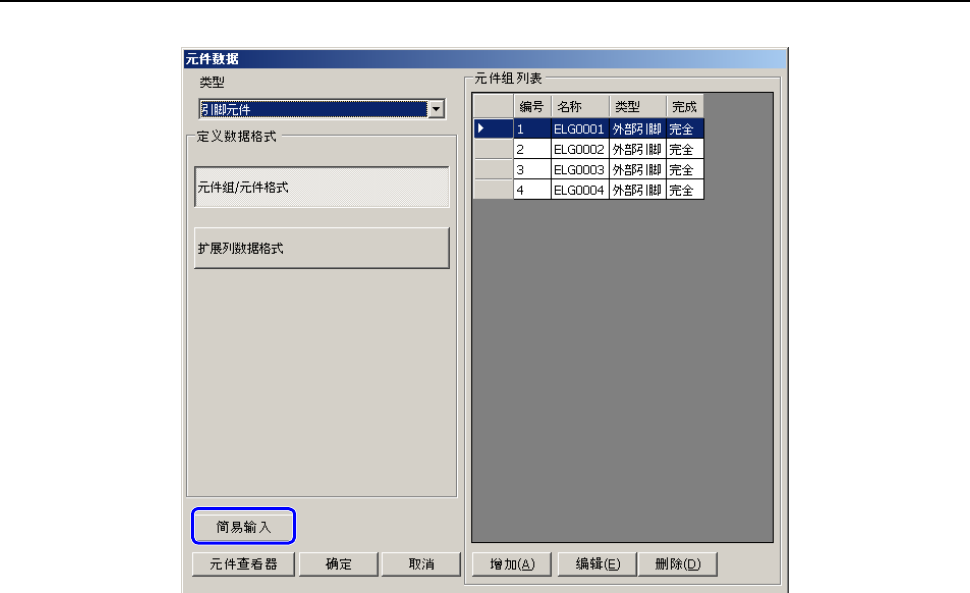

6-4-2 打开简易输入画面
在元件数据画面中选择了元件的“类型”后，再选择「简易输入」，则显示元件组定义画面。
第2部 功能详解篇 第6章 通用图像元件
6-23
6-4-3 引脚元件类的制作方法

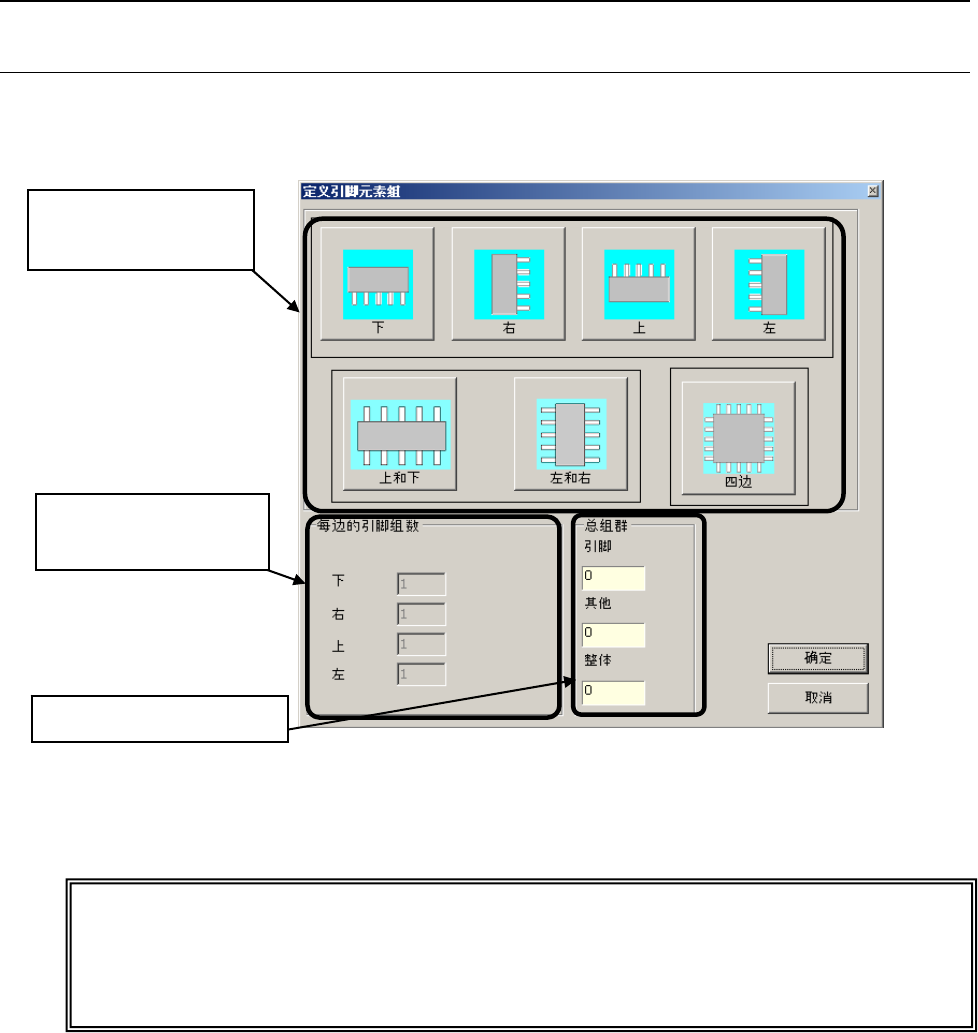

6-4-3-1 引脚元件组定义画面
从元件数据画面中选择“引脚元件类”，则显示如下的“引脚元件组定义”画面。
指定与元件形状相同的模板后，在“各边的引脚组数”中输入元件组的数量。
输入后，选择「确定」。
※
注：
如果在引脚元件组定义画面中定义了元件组并按下 OK 结束运行，则从下一次开始，即使按了
简易输入按钮，也将被跳过。元件组的追加等，请在引脚元件简易输入对话框中进行。
② 请输入各边的引脚
组数量。
① 请选择模板。
(有 7 种模板可供选择。)
显示元件组数量的总和。
第2部 功能详解篇 第6章 通用图像元件
6-24

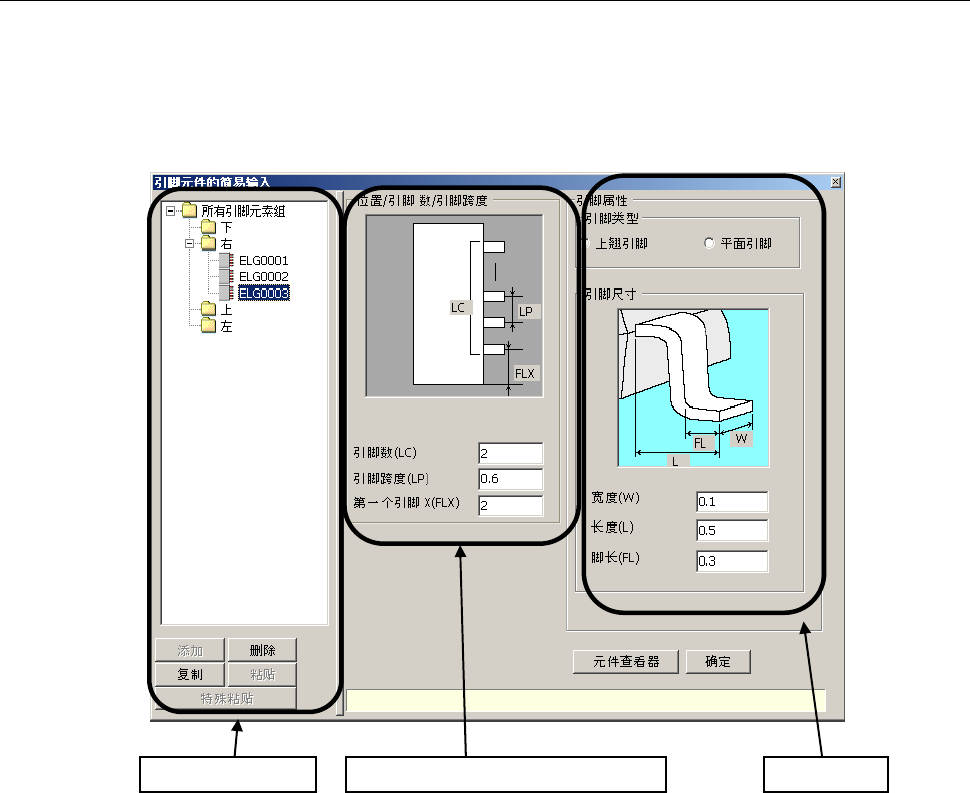

6-4-3-2 引脚元件简易输入画面
在引脚元件组定义画面中按了「确定」后，显示引脚元件简易输入画面，可输入、编辑引脚元件
组的数据。此外，也可进行元件组的追加、复制、粘贴、删除等操作。
引脚元件简易输入画面由“引脚元件组一览”、“引脚位置、引脚数、引脚间距”、“引脚
特征”3个项目构成。
引脚元件组一览 引脚位置·引脚数量·引脚间距 引脚特征
