第2部 功能详解篇 第6章 通用图像元件
6-45
6-6 通用图像元件的限制事项
1. 数量限制
· 1 个元件可定义的元件组最多为 20 组。
· 1
个元件只能定义 1 个扩展列组。
· 1
个元件组可定义的最大元件数为引脚：384 根；球：6936 个以下。这是分别包含引脚欠缺
数与球欠缺数的数量。
·
角、边及标记元件，1 个元件组各只能定义 1 个。
· 1
个扩展列组最多可定义 256 个球。
· 1
个元件组可指定的引脚/球欠缺定义最多为 4 处。超过这个数时，必须将元件组分开定义。
· 1
个元件可定义的最大球数为 6936 个。
· 1
个元件可定义的最大角与边均为 4 处，可定义的最大标记数为 3 处。
· 1
个生产程序能够处理的元件组总数为 1024 组。
· 1
个生产程序能够处理的扩展列组的总数为 256 组。
2. 组合限制
· 1 个元件不能将引脚与球(或平面)两者都指定为元件。
· 1
个元件可指定的元件的组合仅在同一照明下可看见的元件有效。
· 1
个元件不能同时定义元件组与扩展列组。
3. 引脚元件类的限制事项
· 含有 2 个以上引脚的引脚组必须至少在 1 个以上。
·

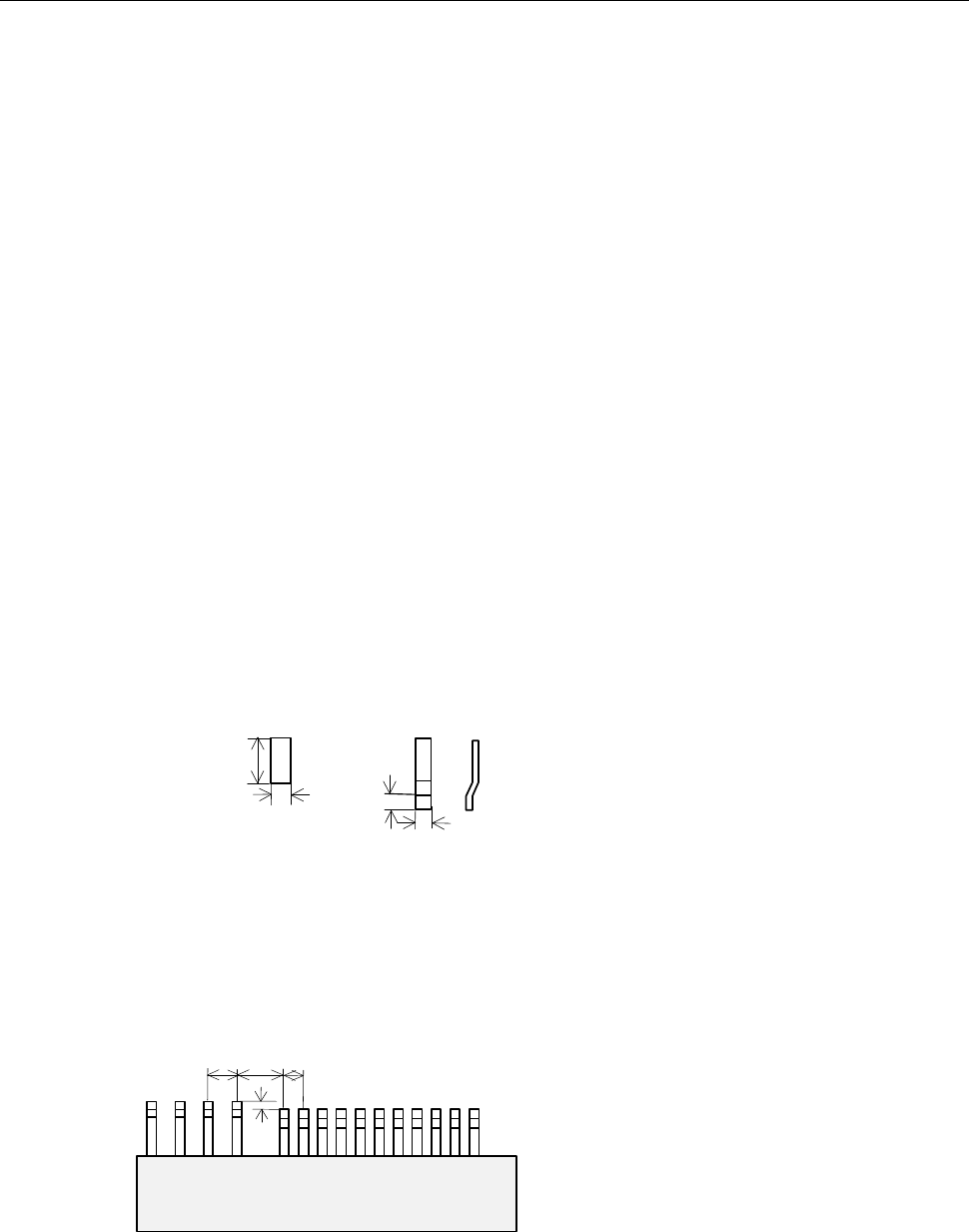

引脚尺寸的长/宽之比应为 1 以上，当为鸥翼形引脚时，与脚的长度之比也必须在 1 以上。
鸥翼形引脚
宽
长
度
长
度
宽
通常引脚
引脚的长度应超过宽度
的尺寸。
·
在引脚的宽度方向上有其他引脚组的情况下，若在与引脚方向的前端位置相同的高度上(前端
高度差处于间距的
0.5 倍以内)有引脚组相邻近时，邻接引脚的中心必须处在离开各引脚间距 2
倍以上的位置上。在只有 1 个引脚的引脚组的情况下，各中心也必须处在离开引脚宽度 2 倍以
上的位置上。即使不是引脚，但从近处看起来像引脚形状的，也必须同样分开。
P1
P1：元件组 1 间距
P2：元件组 2 间距
L：元件组间距离
H：引脚顶端位置高度差
H≥0.5P1 且 H≥0.5P2 时
应L≥2P1且L≥2P2。
P2
Ｌ
Ｈ
<TOP VIEW>
第2部 功能详解篇 第6章 通用图像元件
6-46

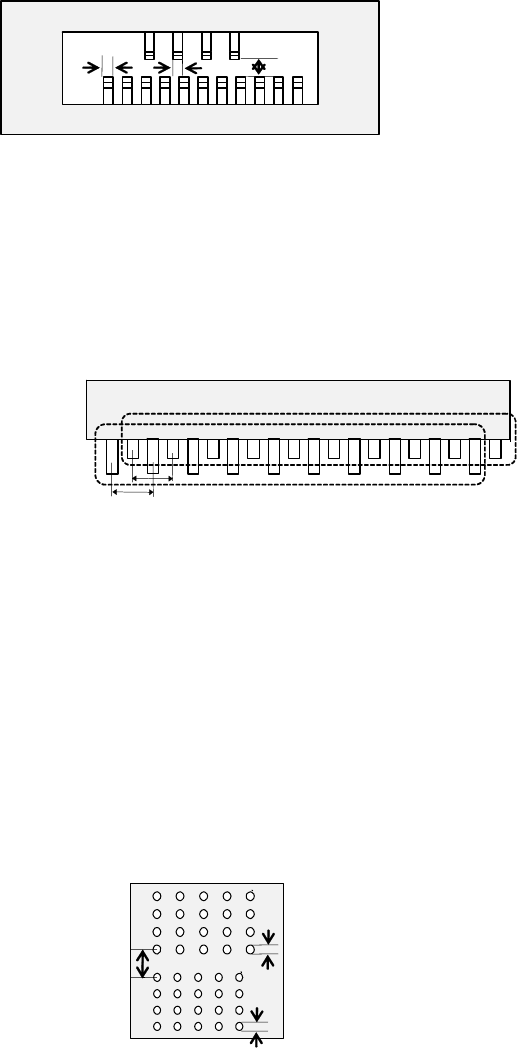

· 在引脚的长度方向上有其他引脚组的情况下，必须定位在离开 1 个引脚宽度，且相隔 1mm 以
上的位置。
W1
W1 ：元件组 1 间距
W2 ：元件组 2 间距
L ：元件组间的引脚长度
方向的距离
应为 L≥ W1 且 L≥ W2 且 L≥ 1mm
W2
Ｌ
<TOP VIEW>
·
在有多个引脚组的情况下，无论是定义所有的引脚组还是只定义某个引脚组进行识别，都必
须满足上述邻接条件。
·
对于引脚长度不一的连接器来说，可分别仅对长引脚组或仅短引脚组进行定义，此时，即使
引脚组区域相互重叠，只要引脚不相互重叠，便可进行指定，而无需考虑上述邻接条件，除
非引脚弯曲重叠，否则即可识别。
第2元件组
间距 1
间距 2
第1元件组
<TOP VIEW>
·
若在引脚组内只指定一部分引脚，则无法保证识别。
· 1
个引脚不能在不同的引脚组中定义。 另外，也不可进行引脚相互重叠的定义。请务必注意，
弄错引脚间距、引脚个数以及引脚宽度有时会完成这样的定义。
·
在引脚元件的元件类型中不能指定内引脚。若指定，则无法保证识别。
4. 球元件类的限制事项
· 若相同尺寸的球存在 3 个以上，那么，球形组必须至少存在 1 个以上。
·
在相近尺寸的球/平面(直径不到 1.5 倍)组接近时，各中心必须处在离开球/平面直径 2 倍以上
的位置上。
D1 ：元件组 1 的球面径
D2 ：元件组 2 的球面径
L ：球面中心间的距离
当 D1≤1.5D2 或 D2≤1.5D1 时
应 L≥2D1且L≥2D2
<BOTTOM VIEW>
L
D1
D2
·
在有多个球组的情况下，无论是定义所有的球组还是只定义某个球组进行识别，都必须满足
上述邻接条件。
第2部 功能详解篇 第6章 通用图像元件
6-47
·

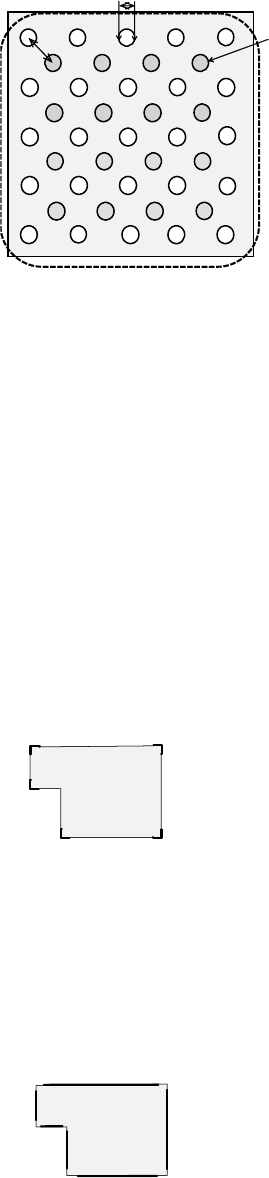

交错排列的 BGA 等可定义为 2 个方格的球组，此时，即使球组区域相互重叠，也可以进行指
定，但球不许相互重叠，而且各球中心的相互距离也必须离开各直径的
1.5 倍以上。
元件组 1
元件组 2
D
L
D：球面径
L：球面中心间距离
应 L≥1.5D
<BOTTOM VIEW>
·
若在球组内只指定一部分球，则无法保证识别。
·
直径检测精度处在直径±50%以下时，可识别的间距与可识别的球直径将会受到很大的限制。
·
四方形平面必须是正方形。(但长方形的平面其引脚宽度与长度的比在 1:1 以下时，有可能作
为引脚来识别。
)
· 1
个球不能在不同的球组中定义。另外，也不可进行球相互重叠的定义。即使弄错球间距、球
行列数以及球直径有时也会成为这样的定义，请务必注意。
5. 外形元件类的限制
· 指定 1 种引脚和球以外的元件(角、边、标记)时，必须指定 2 处以上。单独指定其他类型的元
件时，除了边之外，只能指定
1 处。
·
角最多可指定 4 处，具有相同指定角度(θ 偏移)的角只能指定 1 个。
虽然θ0°的角有 2 个，
但是只能指定 1 个
<TOP VIEW>
θ270°角
θ0°角 2
θ0°角 1
θ90°角
θ180°角
·
有相邻近的相同指定角度(θ 偏移)的角或有角的元件(引脚、四方形平面、四方形标记)时，必
须用标准
VCS 换算使角离开 4mm 以上。(由于版本 1.10 的限制，最外周的交点也看作是角，
因此，必须离开相同的距离。
)
·
边最多可指定 4 个边，但具有相同指定角度(θ 偏移)的边只能指定 1 个。在最外周边的情况下，
长度必须为元件尺寸的
1/2 以上。仅在指定边时才必须包括正交的 2 边。
θ0°与 270°的边各有 2 个，
但是只能指定 1 个
<TOP VIEW>
θ270°边 1
θ0°边 2
θ0°边 1
θ90°边
θ180°边
θ270°边 2
·
设置元件的直线部按照标准 VCS 换算为 4.0mm（±2.0mm）以上。
（高分辨率相机（OP）：2.0mm）
