第2部 功能详解篇 第8章 机器设置 8-12 8-4 设置各组 从菜单栏中选择「设置各组 」 ，会显示如下的下拉菜单画面。
第2部 功能详解篇 第8章 机器设置
8-11
如选择的吸嘴信息已被注册时，会显示如下画面。
选择“是”后，该吸嘴的数据被覆盖更新。
如果USB存储器未插入USB端口，或因使用USB存储器故障等原因不能读出时，会显示默认的追
加吸嘴数据文件夹浏览画面。
在此处保存有已存储的追加吸嘴数据文件。
第2部 功能详解篇 第8章 机器设置
8-12
8-4 设置各组
从菜单栏中选择「设置各组」，会显示如下的下拉菜单画面。
第2部 功能详解篇 第8章 机器设置
8-13
8-4-1 ATC 吸嘴配置
设置ATC配置的各吸嘴信息。

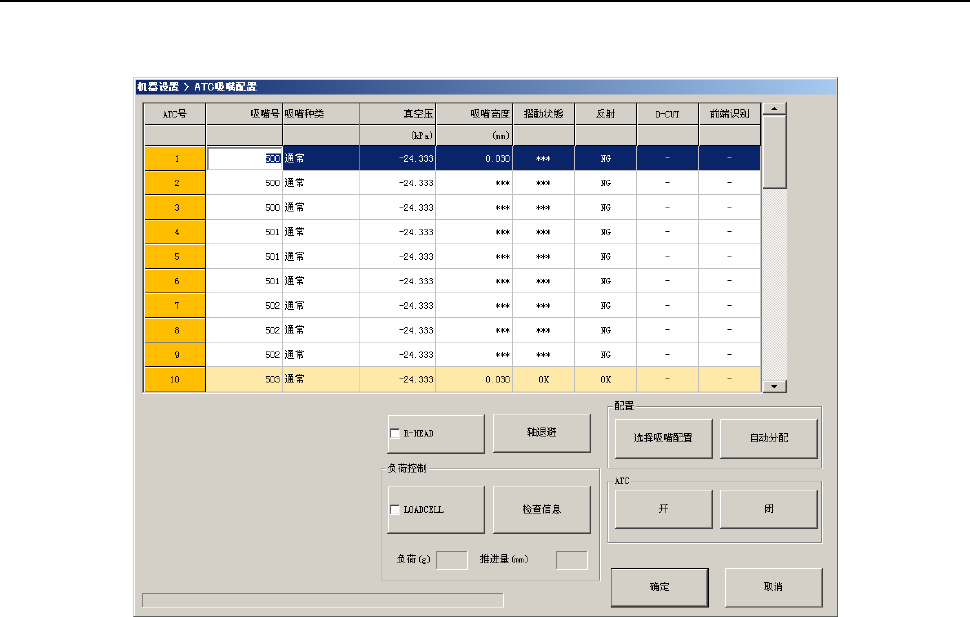

选择「ATC吸嘴分配」后，会显示如下画面。
(1) 使用目的
「吸嘴高度」，是用激光测量元件时需要使用的数据，用于控制高度进行微调整。
「真空值」与下列“无吸嘴真空值”组合，用于判断有无吸嘴或元件。
但只作为辅助信息（判断有无吸嘴和元件主要使用激光）。
“Ｄ剪切面识别”、“前端识别”为通过VCS检查吸嘴的安装姿势、防止元件吸取错误的功能，
只有KE-3020VA可以设置。
