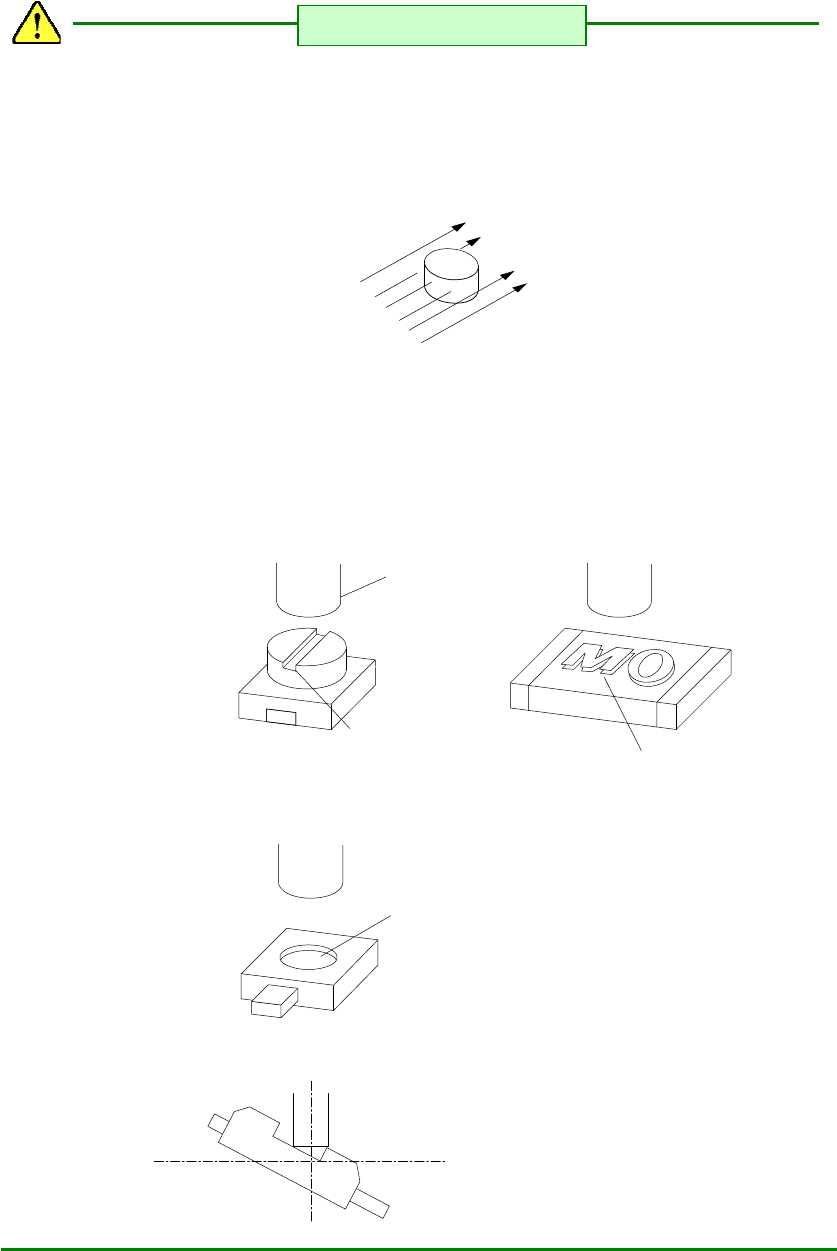

1） 圆筒形状元件，无法用激光校准识别角度。
当对这种形状的元件只进行 XY 方向识别，使用 LNC60 时，请选择专用“圆筒”形状元件。
2) 贴片元件上有凹凸或弯曲时，会影响吸取效果，造成吸取不良、精度不良，激光识别错误等。
(有时可通过改变吸嘴编号来处理。)
<吸取不良的例子>
激光识别
<精度不良的例子>
吸嘴
一字槽
凹面
阳文
注意
§关于贴片元件形状§
第 1 部 基本篇 第 1 章 装置概要
1-61
1-8 基本操作

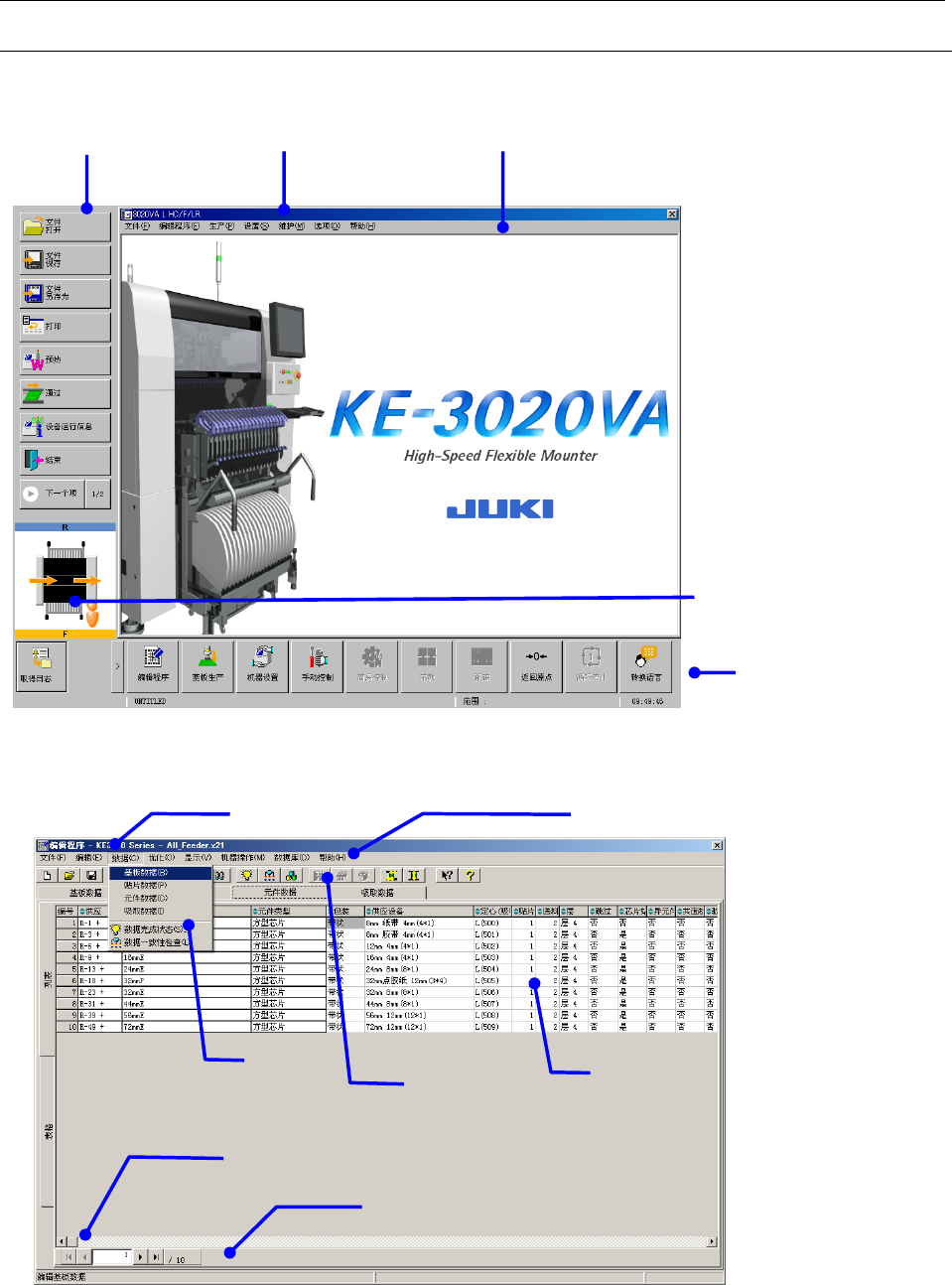

1-8-1 画面构成示例
(1) 桌面
(2) 编辑程序画面
⑧ 命令按钮
① 标题栏
② 菜单栏
⑩ 简易事件显示
①标题栏
②菜单栏
③下拉菜单
④工具栏
⑤作业范围
⑥滚动条
⑦状态栏
⑨ 功能栏
第 1 部 基本篇 第 1 章 装置概要
1-62
画面构成要素及功能概要
要素 功能概要
①标题栏
视窗的标题。
标题因显示的视窗的功能而异。
②菜单栏
显示该视窗中可使用的最顶层菜单。
(所显示的菜单因视窗而异。)
选中某些菜单会出现下拉菜单。
③下拉菜单
从菜单栏选择菜单时显示的命令一览表。
无效菜单显示灰色。
④工具栏
用图标显示该视窗中经常使用的菜单。
不同的视窗工具栏的显示/不显示可以切换。只有在程序编辑画面中才可
显示和使用。
⑤作业范围
制作程序数据等时输入数据、或项目的选择范围。
⑥滚动条
当视窗中无法显示所有内容时会出现滚动条。
可用滚动条来移动显示范围。
⑦状态栏 显示菜单项目的说明以及数据的输入范围等。
⑧命令按钮
可用单键调出视窗内可使用的部分菜单。
可用图标显示系统的每个台架的运行情况及操作方向。
⑨功能栏
可一键操作调出系统中可执行的有代表性的功能。可切换语言（注 1、2）
或应用程序。
可显示生产程序名及时间。
⑩简易事项显示
可从命令按钮下面的显示事项的图标上，实时掌握安全罩打开、台架下
降、传送带悬浮、气压降低、操作板操作方向，电动台架联接状态、误
插入传感状态。
点击简易事项显示区域，则设备状况显示会切换显示压力值，可浏览气
压。
1. 当使用英文版之外的操作系统（日文或中文操作系统）、用语言切换功能显示英文画面时，画面的一
部或整个画面有可能不显示英文，而显示操作系统使用的语言。
<画面中有一部分不显示英文的例子>
文件管理、打印机、系统菜单（右击时显示的菜单）
2. 当基板 ID、元件名称、元件注释等可用日文（中文）设置的数据用日文（中文）设置时，切换使用
语言功能后，可能无法正确显示英文画面，敬请注意。
注意
∶
