第2部 功能详解篇 第8章 机器设置
8-34
8-4-10-1 标准使用单元

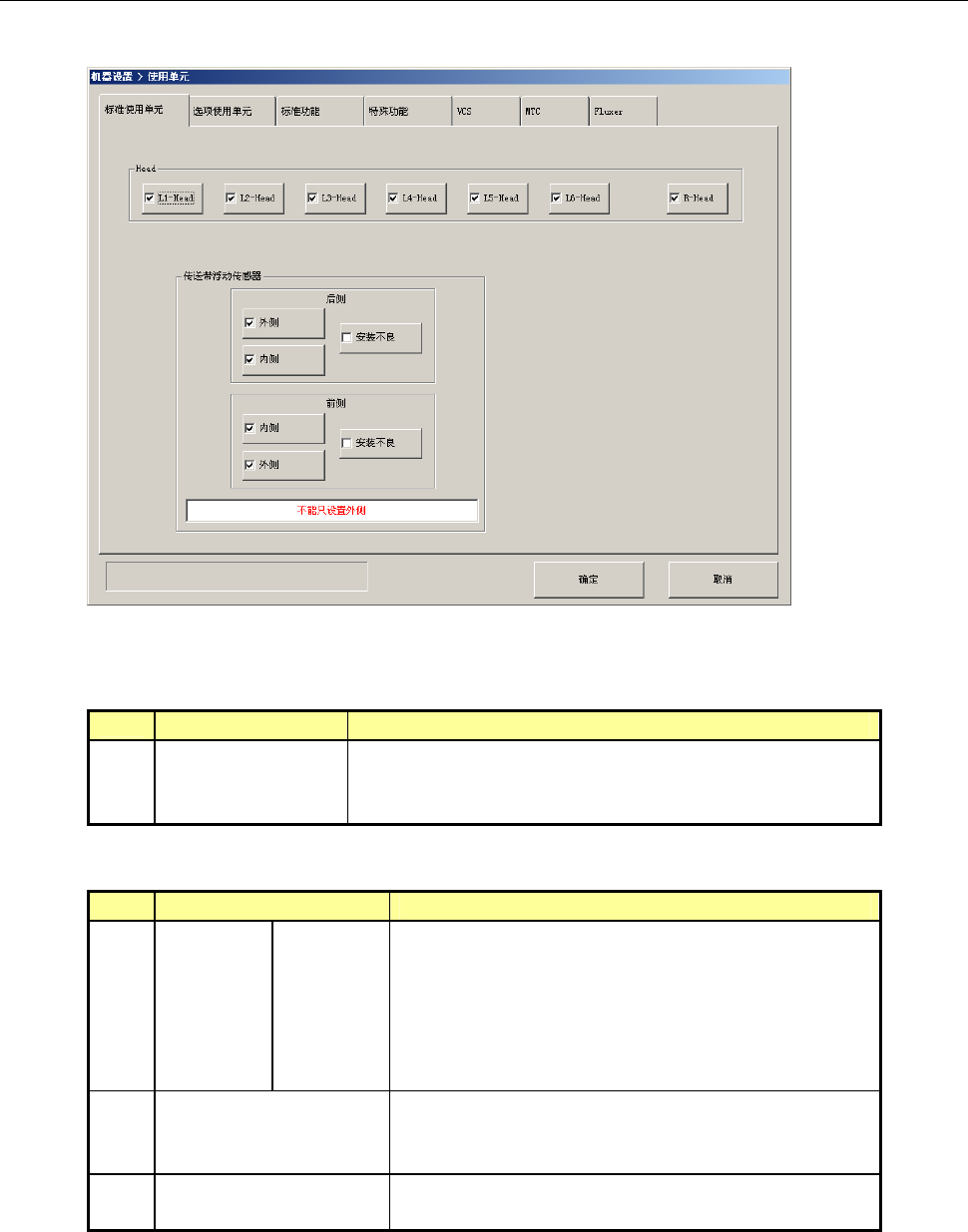

选择[标准使用单元]的选项卡后，即可显示如下画面。
此外，在使用单元的初始画面上，也有[标准使用单元]画面。
(1) 设置项目
No.
项目 设置内容
1
标准使用单元 指定使用／不使用单元。
万一单元发生故障时，若本项目里设置为“不使用单元”，
可在不变更生产程序数据的情况下执行吸取贴片。
1) 生产程序为完成贴片需要上述单元时，是否实际进行贴片，如下表显示。
No.
单元 生产动作
1
各 Head
L1-Head
L2-Head
L3-Head
L4-Head
L5-Head
L6-Head
R-Head
优化功能，不对这些 Head 分配元件。
若这些 Head 有准备贴片的元件时，则有替代的
Head，未指定 Head 时则会用替代 Head 进行贴片。
不能贴片时，在生产开始前检查时会出现错误而无
法生产。出现这种情况时请修改生产程序。
2
各台架
传送带浮动传感器
（内侧·外侧）
只需删除功能，即可执行贴片。
3
各台架
防止误安装传感器
只需删除功能，即可执行贴片。
2) 有些供料器类型（老式32mm纸粘着带状供料器等），因金属框遮挡传感器，传送带悬浮传
感器只能设置使用外测。
第2部 功能详解篇 第8章 机器设置
8-35
(2) 设置方法
1) 指定所要使用的装置单元。
有勾选标记：设置为“使用”；无勾选标记：设置为“未使用”。
2) Head从“不使用”状态变更为“使用”状态时，各Head必须进行返回原点。所有Head为“伺服
OFF”时，请按照画面的指示，执行全轴返回原点。
3) 将Head从“使用”状态变为“不使用”状态时，要使Head自动上升，关闭伺服（OFF）。若所
有Head的伺服都已关闭（OFF），必须手动把“不使用”的Head上升到顶住的位置，进行返
回原点。出现此种情况时，请根据画面的指示进行操作。
･ 将 Head 从“使用”状态变更为“不使用”状态时，要使相应的 Head 自动上升，伺服变为 OFF。
所有 Head 伺服 OFF 时，必须手动将不使用的 Head 上升到顶住的位置，进行返回原点。
这时请按照画面的指示操作。

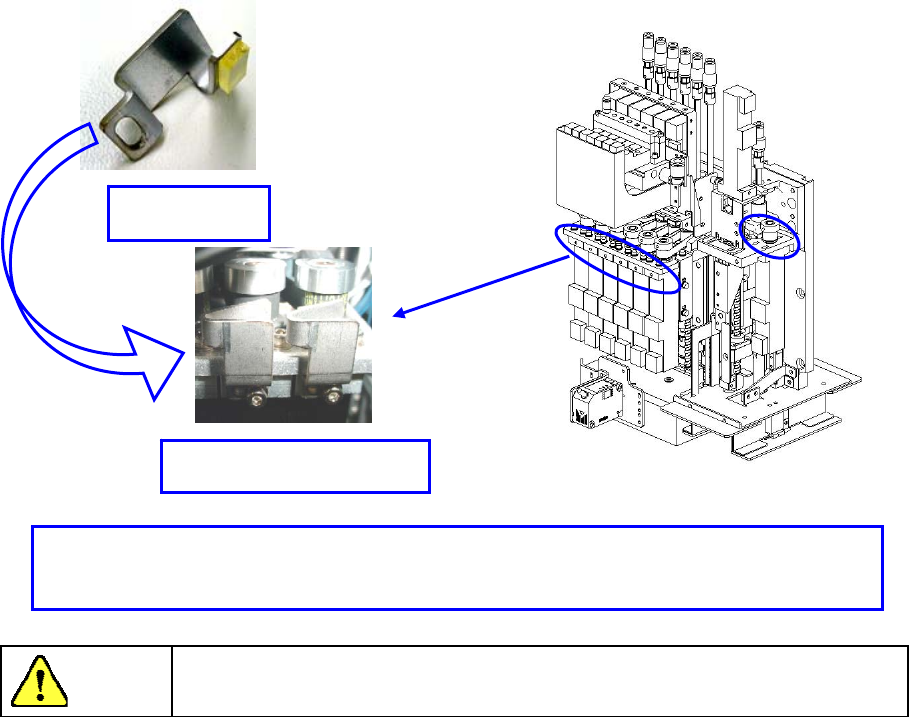

･ 将 Head 以及 Head 的各轴（Z 轴）设置为“不使用”时，请按照下图所示，用固定金属件将
设置为“不使用”的夹具固定好。
危险
为了防止因突然启动发生的事故，请切断电源后再进行操作。
固定金属件
将不使用的轴固定的状态
・
确认 Z 轴处于最上面的位置，将固定金属件安装到 Z 马达的丝锥部位。
・
请确认 Z 轴传送带被固定金属件的橡胶阻尼器固定住。
第2部 功能详解篇 第8章 机器设置
8-36
8-4-10-2 选项使用单元
选择[选项使用单元]-[选项使用单元2]选项卡后，会显示如下画面。
(1) 设置项目
No.
项目 设置内容
1
选项使用单元 指定使用／不使用单元。
万一单元发生故障时，若在本项目里设置为“不使用”，
可在不变更生产程序数据的情况下执行吸取贴片。
