第2部 功能详解篇 第8章 机器设置 8-75 8-4-24 各种送料器的吸取前送料设置 在 “ 使用 单元 ” 中把 “ 特殊功能 ” 的 “ 吸取元件前送料 ” 功能设置为有效时，可从菜单选择，显 示以下画面。 “ 吸取元件前送料 ” 为有效时， 设置执行动作的送料器种类。 勾选对象送料器种类即设置 「吸取元件 前送料」动作。取消勾选的送料器种类则为「标准送料」动作。 但 32mm 纸粘着属于传感器检测的送料器， 管状、 散装送料器…
第2部 功能详解篇 第8章 机器设置
8-74
8-4-23 镀锡偏移校正(选项)
选择镀锡偏移校正功能后，即显示以下画面。
在选购项功能“镀锡印刷偏移校正”为有效状态下，当使用单元“特别订货”的“镀锡偏移校正功能”为
有效时，设置镀锡偏移校正功能相关的参数。
(1) 设置项目
No.
设置项目 设置内容
1
设置检测领域容限值 设置检测范围的偏移值。
2
设置 2 值化阈值（设置
噪音控制级别）
设置镀锡示教时的 2 值化阈值默认值。
3
设置检查用阈值 设置镀锡位置偏移检查中检测位置偏移阈值，以及状态检查下使
用面积比的阈值的示教时的默认值。
4
照明设置 设置镀锡示教时的照明图案的默认值。
(2) 设置方法
1) 在编辑框里分别设置检测区域容限值、镀锡 2 值化阈值、位置偏移检查阈值、面积检查阈
值、垂直照明、外圈照明、对比度图案。
第2部 功能详解篇 第8章 机器设置
8-75
8-4-24 各种送料器的吸取前送料设置
在“使用单元”中把“特殊功能”的“吸取元件前送料”功能设置为有效时，可从菜单选择，显示以下画面。
“吸取元件前送料”为有效时，设置执行动作的送料器种类。勾选对象送料器种类即设置「吸取元件
前送料」动作。取消勾选的送料器种类则为「标准送料」动作。
但32mm纸粘着属于传感器检测的送料器，管状、散装送料器会影响速度节拍，不是本功能的对象。
※88mm 机械式带状供料器是特殊订货对应供料器。
第2部 功能详解篇 第8章 机器设置
8-76

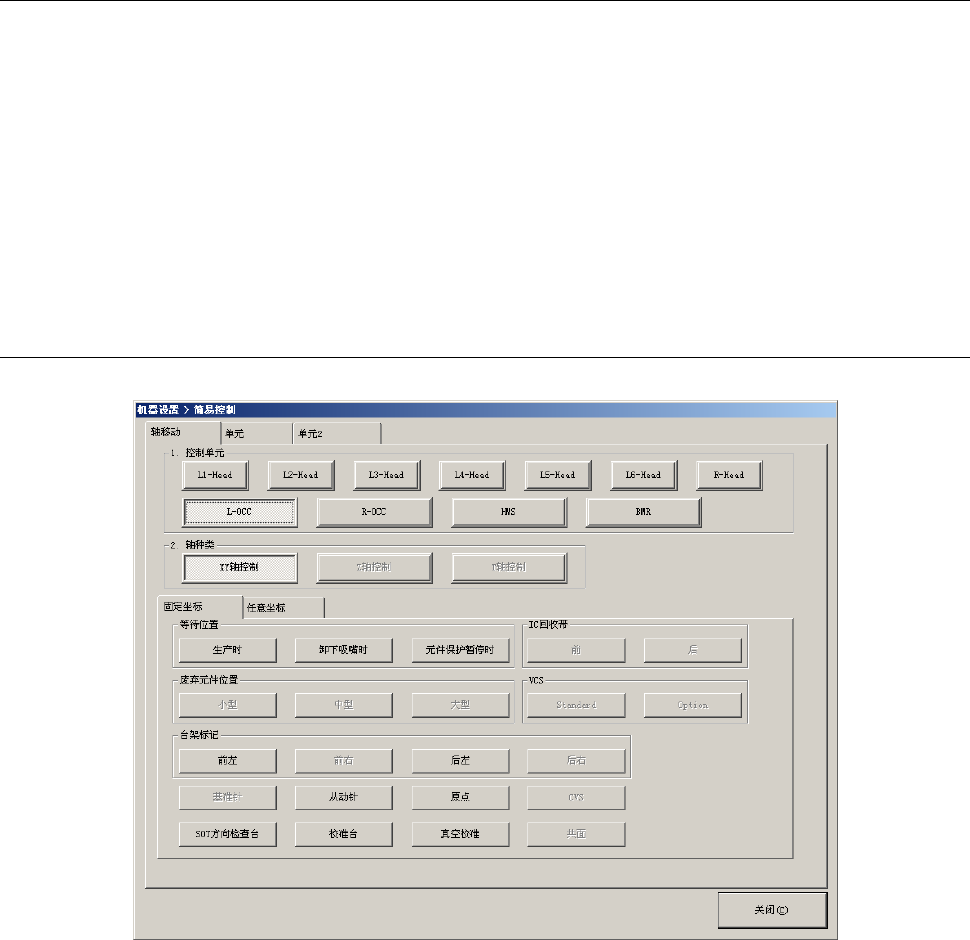

8-5 简易控制
从机器设置、手动控制、自动校准、MS参数功能栏中选择「简易控制」后，可打开如下的简易控
制主画面。
画面上设有「轴移动」和「单元1」、「单元2」选项卡。
按下「轴移动」选项卡后，可用「选择设备」按钮、「控制单元」按钮、「轴种类」按钮，对指定
的控制单元进行操作。
按下「单元1」选项卡后，可用「选择设备」按钮、「Head」按钮，对「Head单元」或各站点内指
定的OCC、BMR、HMS、CAL块照明、ATC、传送控制，进行控制。
「单元2」选项卡，可指定托盘层数及速度，拉出MTS托盘。
8-5-1 轴移动的显示
