第2部 功能详解篇 第8章 机器设置
8-78
8-5-2 控制轴移动
(1) 控制 XY 轴
XY 轴的移动如下所示。在主画面上选择控制单元，即可移动轴。
※ 设置基准针、从动针、CVS、SOT 方向检查台、IC 回收带为有效后，即可选择。
※ 从「Head 的吸嘴有无状况」启动简易控制画面后，只能对以下项目进行操作
・
控制单元 :选择 Head-L1～L6，R，OCC，HMS，BMR
・
XY 轴控制:「前侧操作时，后侧操作时，卸下吸嘴时」，任意坐标
・
Z 轴控制 :与通常操作相同
·XY 轴控制(控制单元：OCC、Head、 HMS、 BMR)
No.
移动位置项目 详细项目
1
生产时 指定的整个控制单元移动到生产时的位置。
2
卸下吸嘴时 指定的整个控制单元移动到卸下吸嘴的位置。
3
元件保护暂停时 指定的整个控制单元移动到元件保护暂停位置。
4
IC 回收带 前侧 指定的整个控制单元移动到 IC 回收带前侧的位置。
5
IC 回收带 后侧 指定的整个控制单元移动到 IC 回收带后侧的位置。
6
基准针 指定的整个控制单元移动到基准针的位置。
7
从动针 指定的整个控制单元移动到从动针的位置。
8
原点 OCC 移动到原点坐标处。
9 CVS
指定的整个控制单元移动到 CVS 位置。
左 OCC、坏标记传感器、HMS 移动到第 1 个电极，右 OCC 与
R Head 移动到第 6 个电极，L Head 移动到对应的电极。
10
SOT 方向检查台 指定的整个控制单元移动到 SOT 方向检查台位置。
11
校准台 指定的整个控制单元移动到校准台的第一标记处。
12
真空校准 指定的整个控制单元移动到真空 CAL 校准台的位置。
13
共面 指定的整个控制单元移动到共面位置。
·XY 轴控制(控制单元：Head、 HMS、 BMR)
No.
移动位置项目 详细项目
1
元件废弃时(小型) 指定的整个控制单元移动到小型元件废弃位置。
2
元件废弃时(中型) 指定的整个控制单元移动到中型元件废弃位置。
3
元件废弃位置(大型) 指定的整个控制单元移动到大型元件废弃位置。
4
VCS 位置 标准 指定的整个控制单元移动到标准 VCS 位置。
5
VCS 位置 选项 指定的整个控制单元移动到选项 VCS 位置。
6
台架标记 前左 指定的 Head 单元移动到供料器台架标记前左识别位置。
7
台架标记 后左 指定的 Head 单元移动到供料器台架标记后左识别位置。
第2部 功能详解篇 第8章 机器设置
8-79

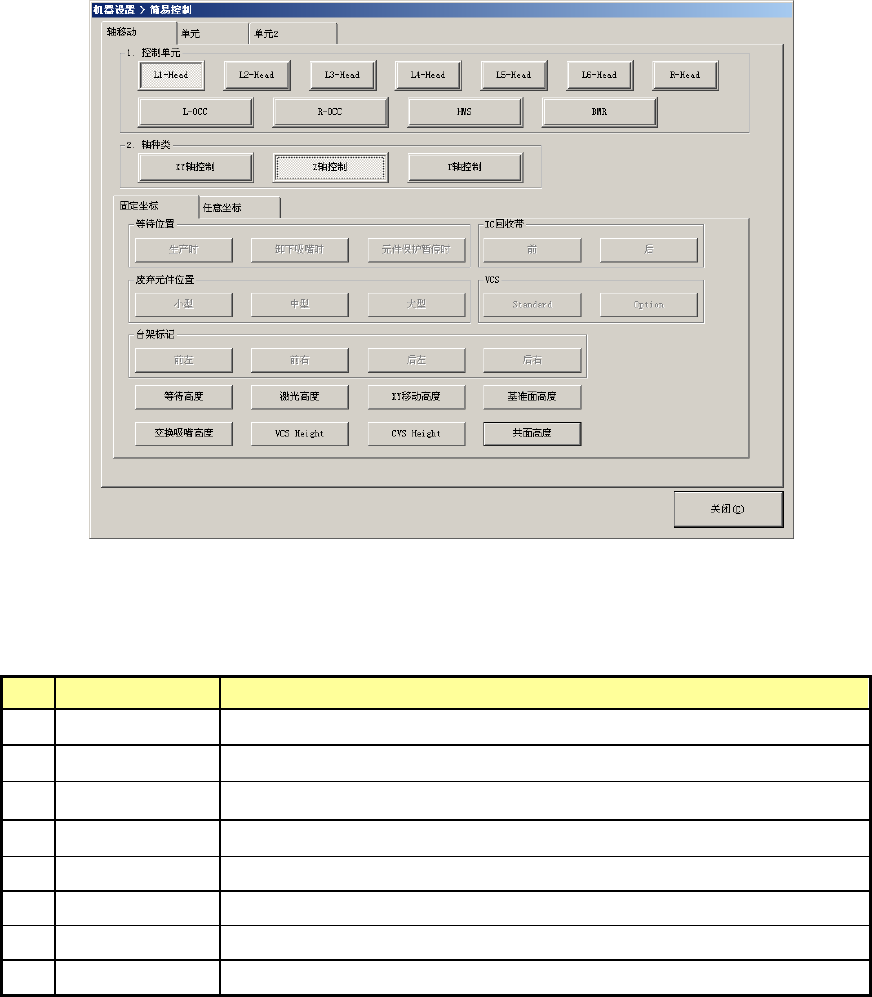

(2) Z 轴控制
控制单元选择[Head]时，可移动 Z 轴。
※当选择[基准面高度]、[交换吸嘴高度]按钮后，会显示吸嘴降低提示信息。
·Z 轴控制(控制单元：Head-L1～L6,R)
No. 移动位置项目 详细项目
1 等待高度 指定的 Head 移至激光高度元件上方 + 0.5mm 的位置。
2 激光高度 指定的 Head 移至激光高度的位置。
3 XY 移动高度 指定的 Head 移至元件高度上方 + 3mm 的位置。
4 基准面高度 指定的 Head 移至基准面高度的位置。
5 交换吸嘴高度 指定的 Head 移至交换吸嘴高度的位置。
6 VCS Height 指定的 Head 移至 VCS 高度的位置。
7 CVS Height 指定的 Head 移至 CVS 高度的位置。
8 共面高度 指定的 Head 移至共面高度的位置。
第2部 功能详解篇 第8章 机器设置
8-80

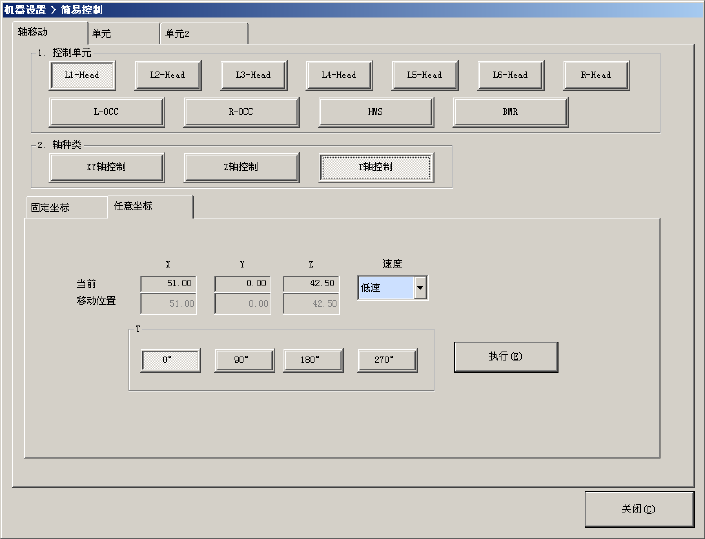

(3) θ 轴控制
控制单元选中[Head]时，可移动 θ 轴。
