第2部 功能详解篇 第8章 机器设置
8-81

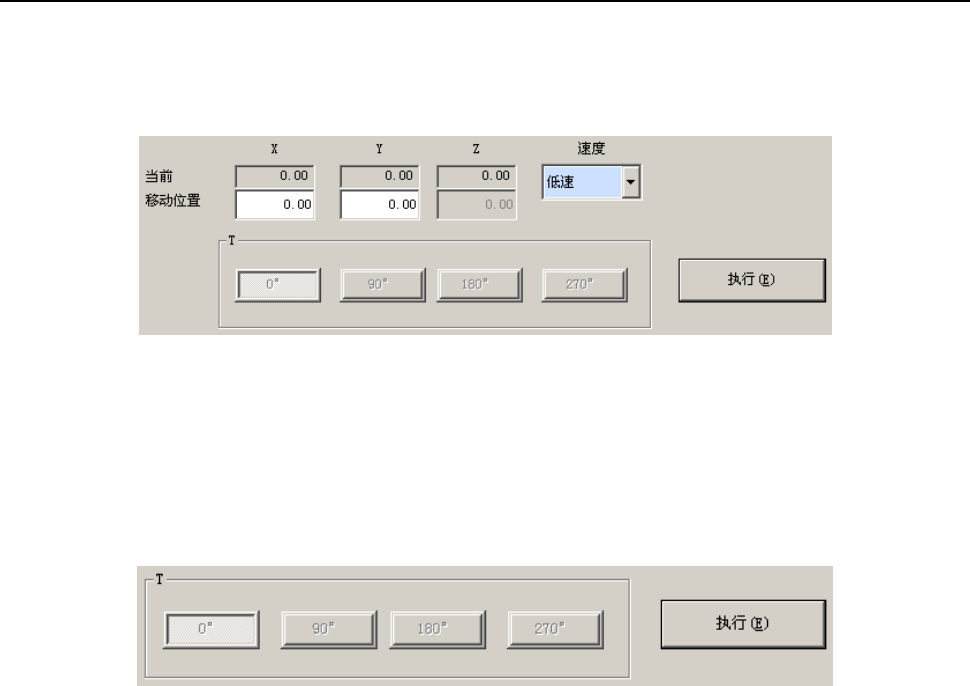

8-5-3 移至任意坐标的操作
(1) 移动 XYZ
选择要控制的轴的种类[XY 轴控制]、[Z 轴控制]，按下「执行」按钮，即可把轴移至任意的指
定坐标位置。
(2) 速度
选择要控制的轴的种类 [XY 轴控制]、[Z 轴控制]、[θ 轴控制]，按 下[执行]按钮，即可按指定的
速度移动轴。
(3) θ 旋转
轴的种类选中[θ 轴控制]，按下[执行]按钮后，θ 轴即可按指定的角度进行旋转。
第2部 功能详解篇 第8章 机器设置
8-82

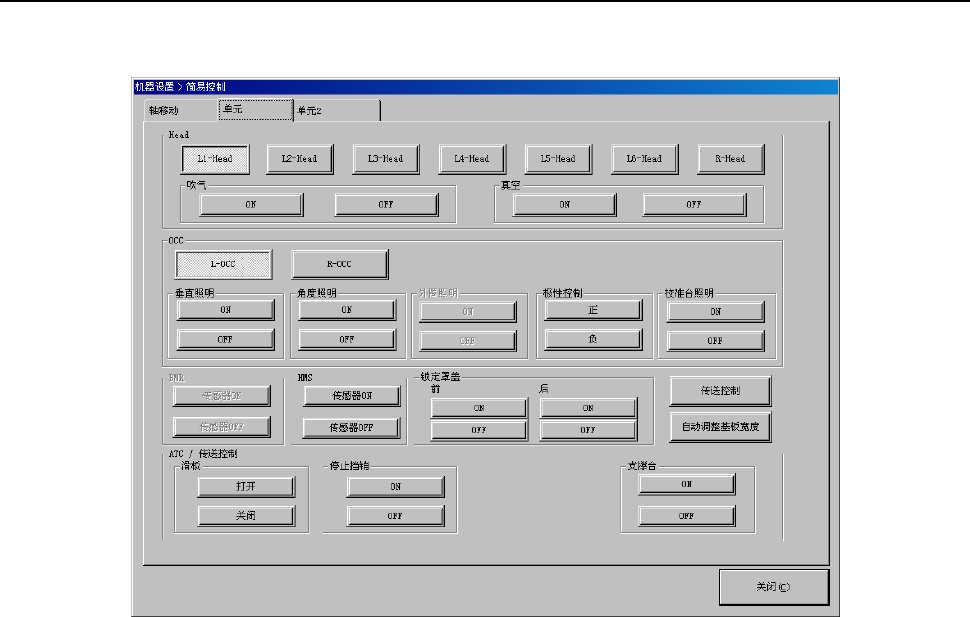

8-5-4 单元 1
可对指定的Head单元的真空、吹气、 OCC、 BMR、 HMS、锁定罩盖、 ATC、传送控制，
进行控制。
※ 从「Head 的吸嘴有无状况」启动简易控制画面后，只能控制 ATC／传送控制：滑板的开关项目。
(1) OCC
执行垂直照明、角度照明、外圈照明、校准台照明的开关控制。
可转换正、负极性。
(2) BMR、HMS
可执行 HMS、BMR 的传感器开关控制。
(3) 锁定罩盖
可执行前/后的 「锁定罩盖 ON/OFF」。
(4) ATC / 传送控制
可执行 ATC 滑板的[开/关]、停止挡销的[开/关]、支撑台的[升/降]控制。
选择[传送控制]按钮时，即显示基板传送主画面。
第2部 功能详解篇 第8章 机器设置
8-83

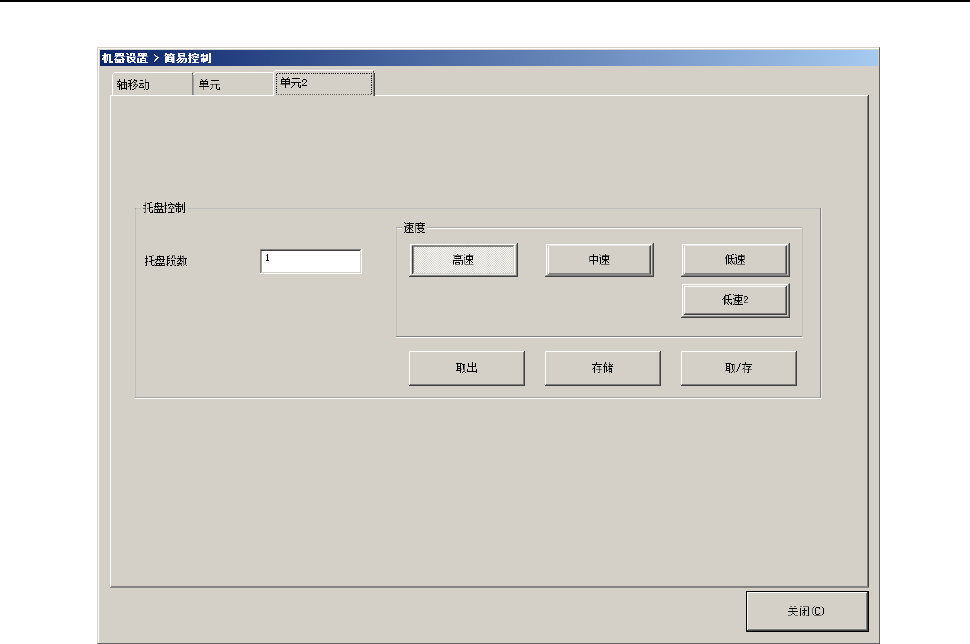

8-5-5 单元 2
可进行MTS托盘控制。
(1) 托盘段数
指定控制托盘的层数。
(2) 速度
指定托盘拉出时的速度。
(3) 取出
拉出托盘。
(4) 存储
执行托盘存储。
(5) 取/存
如托盘处于已取出的状态下，执行托盘存储。
如托盘处于已存储的状态下，则执行托盘取出。
