第 2 部 功能详解篇 第 9 章 手动控制
9-10
9-4-2 Head 设备控制
点击下拉菜单的[Head(D)]-[Head 设备控制(D)]，或点击命令按钮中的[Head 设备控制]，可显示 Head
设备控制画面。
(1) 状态
1)OCC（左右共通）
在结束控制后，画面显示 XY 轴坐标，照明(垂直照明，角度照明，外圈照明)状态 ON 或 OFF。
外圈照明，未设置选项的状态下，会显示「＊＊＊＊」。
在 KE-3010A/3010AC，不显示右 OCC 的状态。
2)BMR
在结束控制后，画面显示 XY 轴坐标，传感器 ON／OFF 状态。
未设置选项，所有项目会显示「＊＊＊＊」。
3)HMS
在结束控制后，画面显示 XY 轴坐标和 Z 轴坐标。
第 2 部 功能详解篇 第 9 章 手动控制
9-11
(2) 控制单元选择
通过单选按钮选择控制对象单元。
不能选择 MS 参数的“选项单元”中未勾选（未安装）的单元。但不受机器设置的“使用单元”设置的影
响。（不使用的单元也可以选择）
在 KE-3010A/3010AC，不显示[右 OCC]按钮。
(3) 控制项目
通过单选按钮选择控制项目。
选择不同的控制单元，按钮的显示也会有所不同。
1) OCC（左右共通）
a) XY 轴移动
与控制 Head 的 XY 轴的移动相同。
b)垂直照明控制
控制 OCC 的垂直照明 ON／OFF 状态。
・
拖动滑块调节光量。
按方向键、[Page Up]键、或[Page Down]键，可移动滑块。
当照明状态处于 ON 时，无法调节光量。
・
选中控制项目中的“垂直照明控制”后，选择[ON(O)]按钮、[OFF(F)]按钮、[ON/OFF(/)]按钮，
或[F3]键、[F4]键、[F5]键进行控制。
・
结束控制后，画面显示最新的照明的状态。
c) 角度照明控制
控制 OCC 角度照明 ON／ OFF 状态。与(b) 垂直照明控制的设置相同。
第 2 部 功能详解篇 第 9 章 手动控制
9-12
d)外圈照明控制（可选）
控制 OCC 外圈照明 ON／OFF 状态。与(b) 垂直照明控制的设置相同。
未设定选项时，不能选择。
e) 极性控制
控制 OCC 极性的正／反。
选中控制项目中的“极性控制”后，选择[正(P)]按钮、[反(N)]按钮、[正/反(S)]按钮，或[F3]键、
[F4]键、[F5]键进行控制。

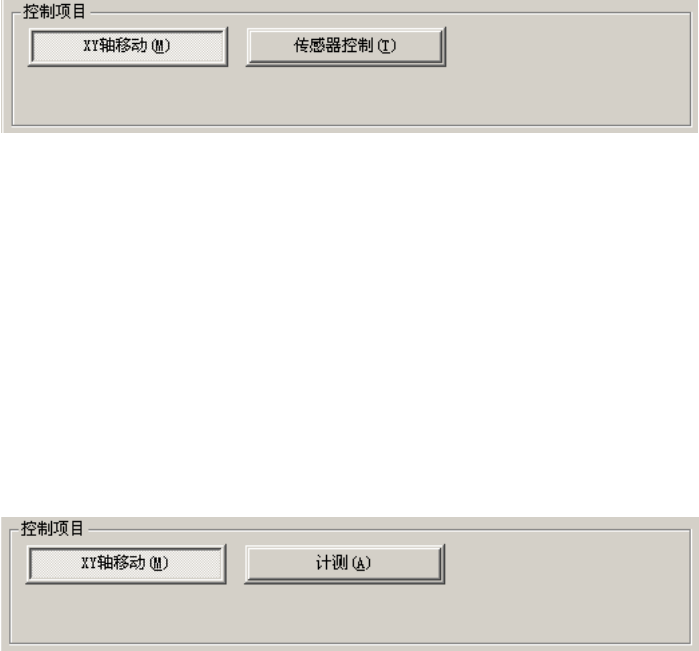

2)BMR（坏板标记读入器）
a)XY 轴移动
与 Head 控制的 XY 轴的移动相同。
b)传感器控制
控制 BMR 传感器 ON、OFF 状态。
选中控制项目中的“传感器控制”后，选择[ON(O)]按钮、[OFF(F)]按钮、[ON/OFF(/)]按钮，或[F3]
键、[F4]键、[F5]键控制。
3)HMS
a) XY 轴移动
与 Head 控制的 XY 轴的移动相同。
b) 计测
测量高度。
·选中控制项目中的“计测”后，选择[执行(E)]按钮，或按下[F3]键控制。
·结束控制后，画面显示最新的计测结果。
