第 2 部 功能详解篇 第 9 章 手动控制 9-12 d) 外圈照明控制（可选） 控制 OCC 外圈照明 ON ／ OFF 状态。与 (b) 垂直照明控制的设置相同。 未设定选项时，不能选择。 e) 极性控制 控制 OCC 极性的正／反。 选中控制项目中的 “ 极性控制 ” 后，选择 [ 正 (P)] 按钮、 [ 反 (N)] 按钮、 [ 正 / 反 (S)] 按钮，或 [F3] 键、 [F4] 键、 [F5] 键进行控制。 2)BM…
第 2 部 功能详解篇 第 9 章 手动控制
9-11
(2) 控制单元选择
通过单选按钮选择控制对象单元。
不能选择 MS 参数的“选项单元”中未勾选（未安装）的单元。但不受机器设置的“使用单元”设置的影
响。（不使用的单元也可以选择）
在 KE-3010A/3010AC，不显示[右 OCC]按钮。
(3) 控制项目
通过单选按钮选择控制项目。
选择不同的控制单元，按钮的显示也会有所不同。
1) OCC（左右共通）
a) XY 轴移动
与控制 Head 的 XY 轴的移动相同。
b)垂直照明控制
控制 OCC 的垂直照明 ON／OFF 状态。
・
拖动滑块调节光量。
按方向键、[Page Up]键、或[Page Down]键，可移动滑块。
当照明状态处于 ON 时，无法调节光量。
・
选中控制项目中的“垂直照明控制”后，选择[ON(O)]按钮、[OFF(F)]按钮、[ON/OFF(/)]按钮，
或[F3]键、[F4]键、[F5]键进行控制。
・
结束控制后，画面显示最新的照明的状态。
c) 角度照明控制
控制 OCC 角度照明 ON／ OFF 状态。与(b) 垂直照明控制的设置相同。
第 2 部 功能详解篇 第 9 章 手动控制
9-12
d)外圈照明控制（可选）
控制 OCC 外圈照明 ON／OFF 状态。与(b) 垂直照明控制的设置相同。
未设定选项时，不能选择。
e) 极性控制
控制 OCC 极性的正／反。
选中控制项目中的“极性控制”后，选择[正(P)]按钮、[反(N)]按钮、[正/反(S)]按钮，或[F3]键、
[F4]键、[F5]键进行控制。
2)BMR（坏板标记读入器）
a)XY 轴移动
与 Head 控制的 XY 轴的移动相同。
b)传感器控制
控制 BMR 传感器 ON、OFF 状态。
选中控制项目中的“传感器控制”后，选择[ON(O)]按钮、[OFF(F)]按钮、[ON/OFF(/)]按钮，或[F3]
键、[F4]键、[F5]键控制。
3)HMS
a) XY 轴移动
与 Head 控制的 XY 轴的移动相同。
b) 计测
测量高度。
·选中控制项目中的“计测”后，选择[执行(E)]按钮，或按下[F3]键控制。
·结束控制后，画面显示最新的计测结果。
第 2 部 功能详解篇 第 9 章 手动控制
9-13
9-4-3 激光／传感器控制

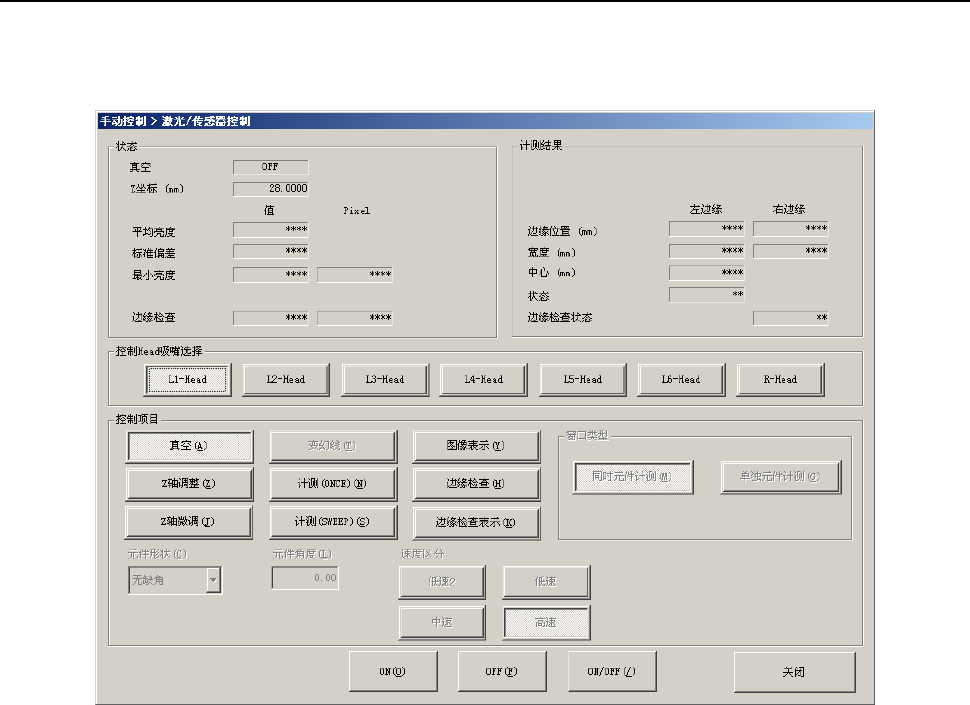

从下拉菜单中选择[Head(D)]-[激光／传感器控制(L)]或选择命令按钮的[激光／传感器控制]，显示如下
的激光／传感器控制画面。
(1) 状态/计测结果
在「9-4-3-10 状态显示、计测结果」中作详细介绍。
(2) 控制 Head 吸嘴选择
点击单选按钮，选择控制对象 Head。
不受机器设置的“使用单元”设置的影响。
在 KE-3010A/3010AC，不显示[R-Head]按钮。
选择 R-Head 时，控制项目及状态、计测结果区域会有变化。
KE-3020VA 及 KE-3020VRA 上显示的内容不同。
