第 2 部 功能详解篇 第 9 章 手动控制 9-23 9-4-3-7 控制项目：图像表示 显示所选 Head 的激光传感器的图像数据。 在选中控制项目 [ 图像表示 ] 时，选择 [ 执行 (E)] 按钮、或按下 [F3] 键控制。 · 图像表示画面 (KE-3010A/3010AC/KE-3020VA) · 图像表示画面 (KE-3020VRA)
第 2 部 功能详解篇 第 9 章 手动控制
9-22

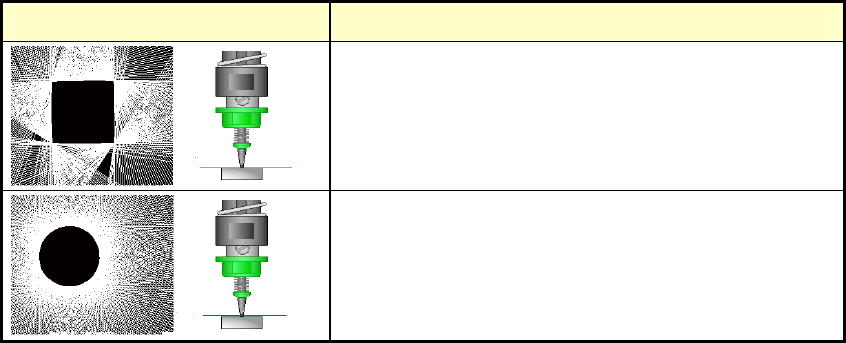

变幻线和激光高度 说明
激光高度在元件上面和吸嘴边缘时，同上面情况一样，
有的地方激光面遮盖不全，出现 SWEEP 失败。
激光高度只达到吸嘴尖端而未达到元件时，变幻线显示
出吸嘴尖端的形状。
第 2 部 功能详解篇 第 9 章 手动控制
9-23
9-4-3-7 控制项目：图像表示
显示所选Head的激光传感器的图像数据。
在选中控制项目[图像表示]时，选择[执行(E)]按钮、或按下[F3]键控制。

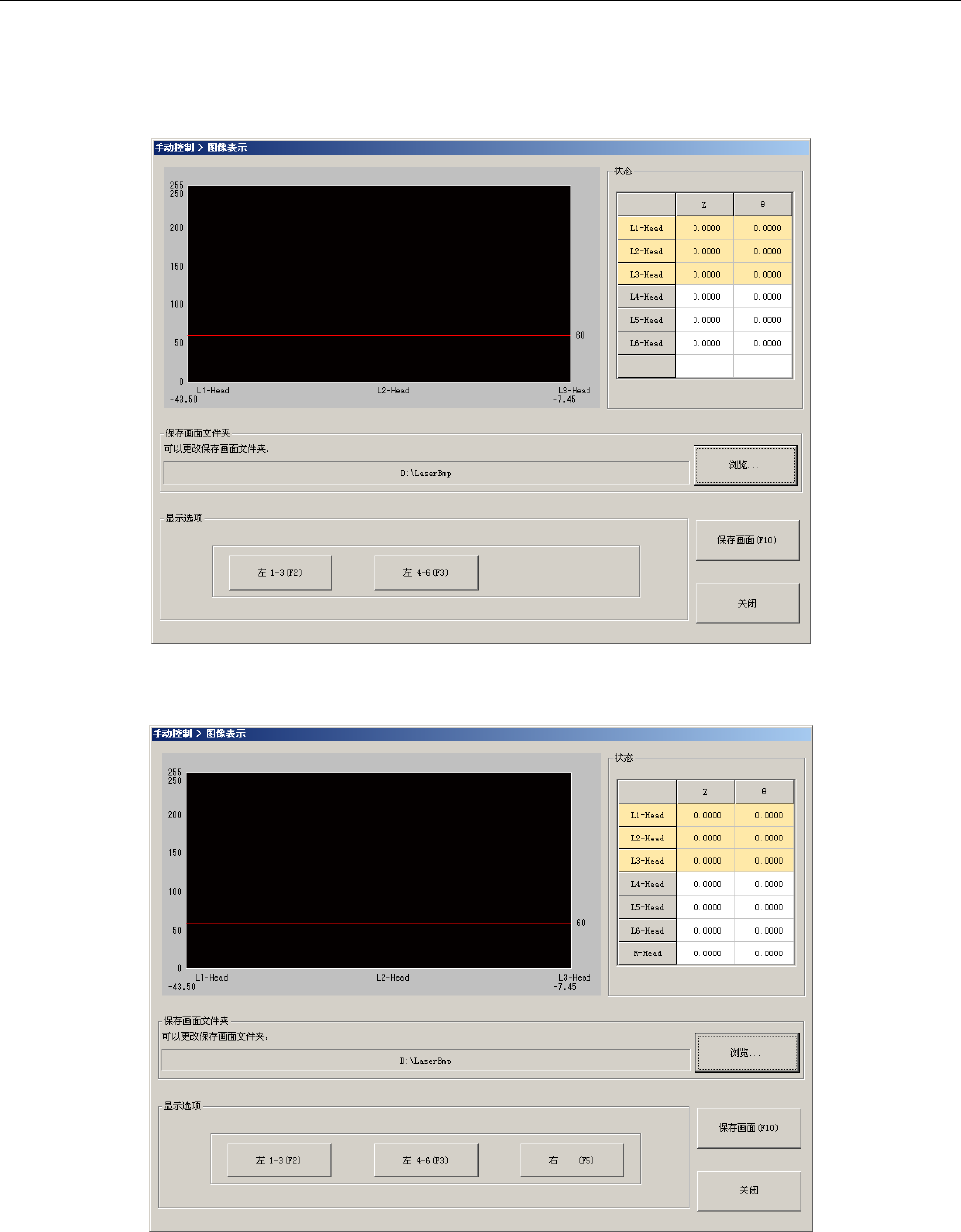

·图像表示画面(KE-3010A/3010AC/KE-3020VA)
·图像表示画面(KE-3020VRA)
第 2 部 功能详解篇 第 9 章 手动控制
9-24
(1) 显示选项
点击显示选项按钮，选择要显示的图像。
与显示中的图像对应，选项按钮所对应的坐标方格线显示中的Head部分会变为橙色。
(2) 保存画面
如按下[保存画面（F10）]按钮，将以位图文件把显示中的画面保存到指定的保存位置。
位图文件用以下的名称保存。
机器序号 + 「Image」+ Head（L、或R）
+ 激光序号 + 吸嘴（L123，L456、R）
(3) 指定画面保存位置
如按下[浏览…]按钮，可以指定位图文件的保存位置。
9-4-3-8 控制项目：边缘检查
对所选Head的激光传感器进行边缘检查(检测脏污)。
请将Head或吸嘴移动到比激光面更上方的位置后执行。
在选中控制项目的[边缘检查]时，选择[执行(E)]按钮、或按[F3]键进行控制。
