第 2 部 功能详解篇 第 9 章 手动控制
9-54
9-8-5 DTS 控制
选择下拉菜单的[供给装置(E)]－[DTS 控制(D)]、或选择命令按钮[DTS 控制]，即可显示 DTS 控制画
面。
(1) 设置托盘
用按钮选择控制项目。
1) 托盘
控制托盘的取出/存储。
选择[托盘 A（1）]、[托盘 B（2）]、[A／B（3）]、[返回原点(4)]按钮，或按下[F3]键、
[F4]键、[F5]键，来进行控制。
(2) 速度
用单选按钮选择速度。
(3) 状态
在控制结束时显示各单元的状态。
第 2 部 功能详解篇 第 9 章 手动控制
9-55
9-9 其他

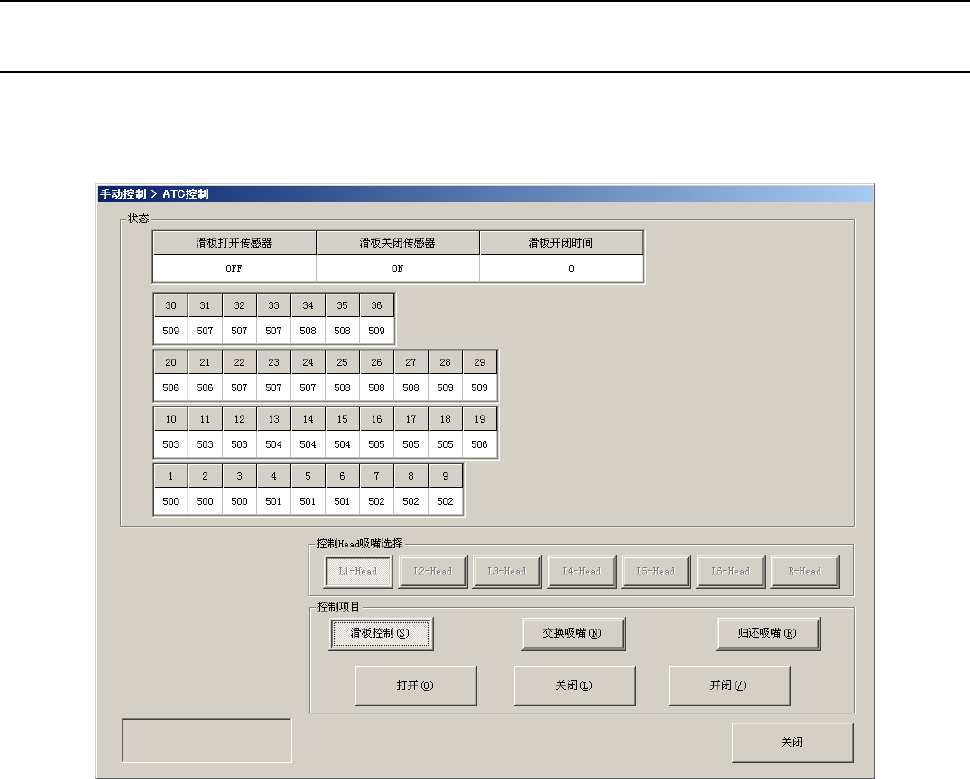

9-9-1 ATC 控制
从下拉菜单中点击[其他(O)]-[ATC 控制(A)]，或点击命令按钮中的[ATC 控制]后，可显示 ATC 控制画
面。
(1) 状态
在控制结束时显示各单元的状态。
(2) 控制 Head 吸嘴选择
通过单选按钮选择要控制的对象 Head。
不受机器设置时“使用单元”设置的影响。
(3) 控制项目
通过单选按钮选择控制项目。
1)滑板控制
控制 ATC 滑板的打开或关闭。
选择[开(O)]按钮、[关(L)]按钮、[开/关(／)]按钮或按下[F3]键、[F4]键、[F5]键，来进行控制。
2)交换吸嘴
交换吸嘴。
选择[运行(E)]按钮或按下[F3]键来进行控制。

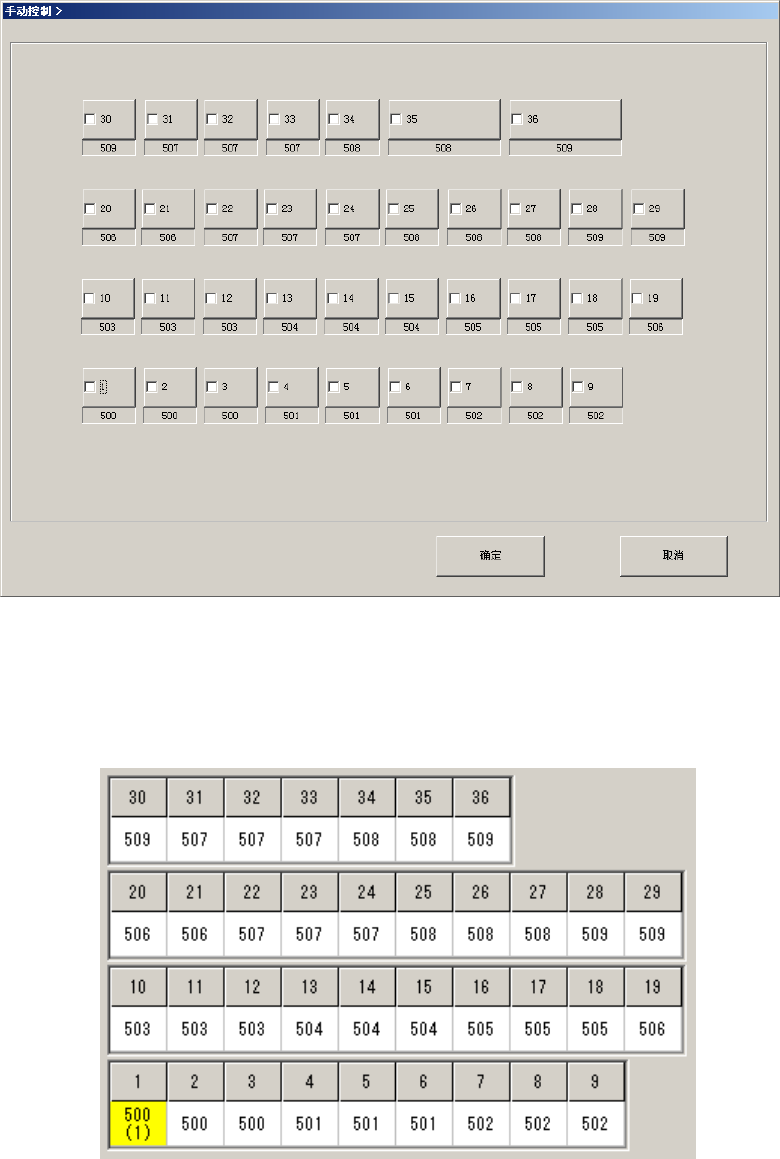

点击[执行(E)]按钮显示 ATC 选择画面。
第 2 部 功能详解篇 第 9 章 手动控制
9-56
按下[确定]按钮，从指定的 ATC 取出吸嘴。
若指定的 Head 上已带有吸嘴，则把吸嘴归还 ATC。
吸嘴安装正常时，该 ATC 单元会显示黄色。
