第 2 部 功能详解篇 第 10 章 设备运行信息 10-5 (3) 比率 在机器运行信息画面内点击 [ 比率 ] 选项卡后，可显示机器运行信息 ( 比率 ) 画面。表内项目如下。 No. 项目 内容 1 吸取率 元件的吸取率 (%) [ 总吸取数 ]/([ 总吸取数 ]+[ 吸取错误次数 ])×100(%) 2 贴片率 机器的实际贴片率 (%) [ 总贴片数 ]/([ 总贴片数 ]+[ 贴片错误次数 ])×100(%) 3 运行率 机…
第 2 部 功能详解篇 第 10 章 设备运行信息
10-4
(2) 次数
在机器运行信息画面内点击[次数]选项卡，会显示机器运行信息(次数)画面，表内项目如下。
No.
项目 内容
1 总吸取数 吸取成功的次数累计(不取决于生产程序/供给装置)。
2 总贴片数 贴片成功的次数累计(不取决于生产程序/供给装置)。
3
吸取（错误次数）
吸取错误的次数累计(不取决于生产程序/供给装置)。
不包含元件站立、识别错误的次数
4
贴片前检查元件
（错误次数）
贴片前的姿势检查发生错误的次数累计。
5
无元件（停止次数） 因元件用完暂停的次数累计。
在操作选项中未指定「发生无元件时暂停」时不计入。
6 维护（停止次数） 因用户要求暂时停机的总次数。
7 故障（停止次数） 因发生错误临时停止的机器停止次数累计。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-5
(3) 比率
在机器运行信息画面内点击[比率]选项卡后，可显示机器运行信息(比率)画面。表内项目如下。
No.
项目 内容
1
吸取率 元件的吸取率(%)
[总吸取数]/([总吸取数]+[吸取错误次数])×100(%)
2
贴片率 机器的实际贴片率(%)
[总贴片数]/([总贴片数]+[贴片错误次数])×100(%)
3
运行率 机器的运行率(%)
[运转时间]/[电源 ON 时间]×100(%)
4
重试率 100 – 吸取率
(4) 重新设置
点击[重新设置]按钮或点击下拉菜单中的[数据]-[重新设置]后，显示如下信息。
可清除一览中的特定内容或所有内容。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-6

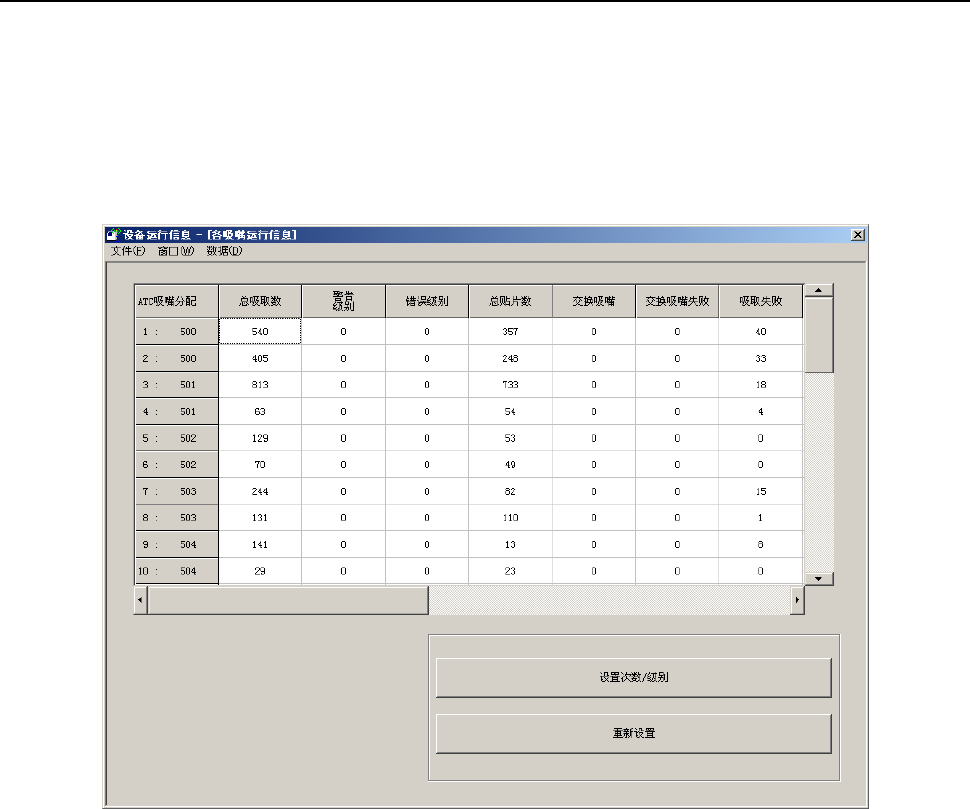

10-4-2 各吸嘴运行信息
通过 ATC 号码对吸嘴运行信息进行管理。
如果调换了 ATC 的吸嘴配置，请在本项目中重新输入调换吸嘴的数据。
(1) 显示
从下拉菜单中点击[窗口(W)]-[各吸嘴运行信息]，或从命令按钮中选择[各吸嘴运行信息]后，可显
示各吸嘴运行信息画面。
