第 2 部 功能详解篇 第 10 章 设备运行信息 10-8 (2) 警告 / 错误时的显示 总吸取数超过警告级别时，该吸嘴呈黄色。 当总吸取数超过错误级别时，该吸嘴呈红色。 信号灯的亮灯状况不发生变化。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-7

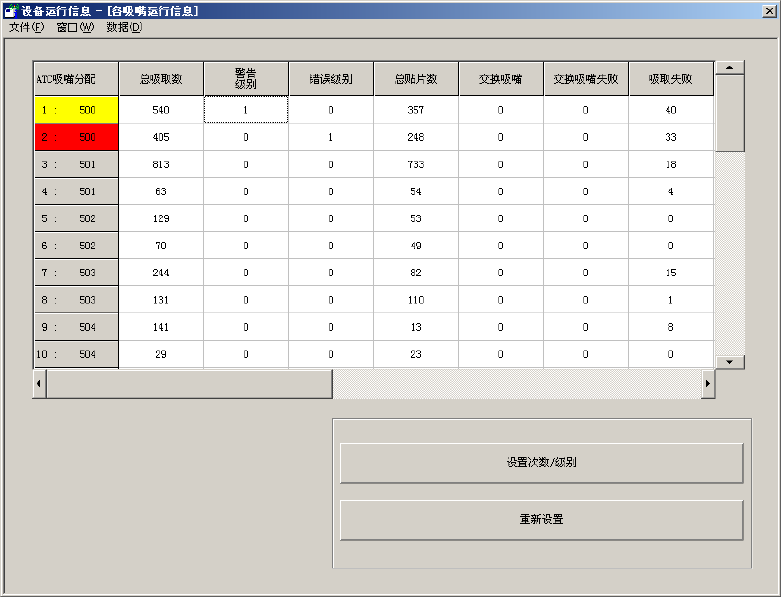

1) 列表
在列表中显示各吸嘴的运行次数及相关的数据。
No.
项目 内容
1
总吸取数 计算吸取成功的次数。
2
警告级别 显示警告级别。
3
错误级别 显示错误级别。
4
总贴片数 计算贴片成功的次数。
5
交换吸嘴 计算吸嘴交换成功的次数。
6
交换吸嘴失败 计算交换失败的次数。
7
吸取失败 计算吸取失败的次数。
8
重试 计算吸取重试超次的次数。
9
激光识别 计算激光识别错误。
10
芯片站立 计算芯片站立错误。
11
异元件 计算异类元件错误。
12 Vrfy/Sot
计算验证/SOT 检查错误/通用图像元件方向检查错
误。
13
姿势检查 计算姿势检查错误。
14
贴片前检查元件 计算贴片前有无元件的检查错误。
15
图像识别 计算图像识别错误。
16
共面检测 计算共面检测错误。
2）[设置次数/级别]按钮
请参见后述小项。
3）[重新设置]按钮
请参见后述小项。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-8
(2) 警告/错误时的显示
总吸取数超过警告级别时，该吸嘴呈黄色。
当总吸取数超过错误级别时，该吸嘴呈红色。
信号灯的亮灯状况不发生变化。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-9

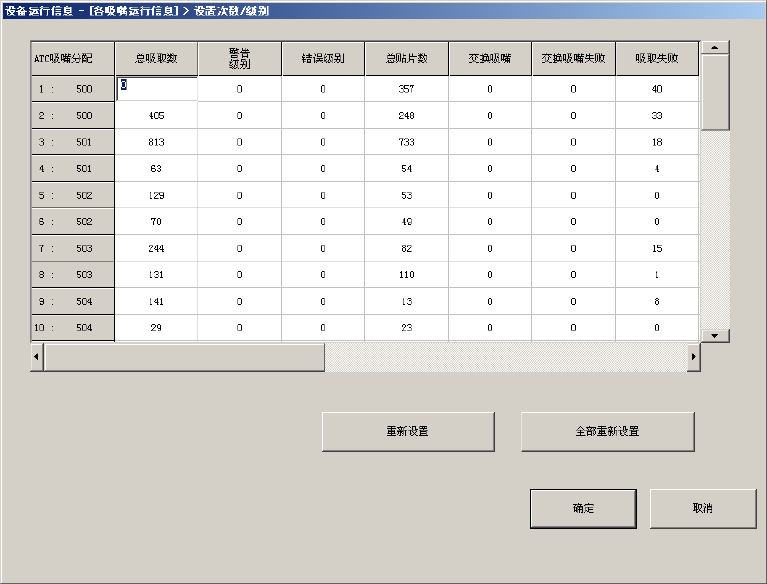

(3) 设置次数/级别
按下[设置次数/级别]按钮、或选择菜单栏的「数据（D）」→「设置 － 每个吸嘴的运行信息」，
即可显示[设置次数/级别]画面。
调换了 ATC 的吸嘴配置时，可逐一修改吸嘴数据。
1) 按下需要更新的项目，或用键盘的方向键移动光标后按下[F2]，或用键盘的方向键移动光标后
按下数字键，激活对象单元格，进入可编辑的状态。
2) 当对象单元格被激活时按[ESC]，可取消编辑中的内容。
3) 当单元格激活时按[ENTER]键或[TAB]键，则输入的值被确定。
4）按下[确定]，则确定数据，退出设置次数/级别画面。
5）按下[取消]，为恢复每个吸嘴的运行信息的数据，退出设置次数/级别画面。
6）用键盘或用鼠标选择需要重新设置的数据，点击[重新设置]，则可对该数据进行重新设置处理。
询问信息画面显示后，点击 [确定]，被选中的区域将被重新设置。
