第 2 部 功能详解篇 第 10 章 设备运行信息 10-12 10-4-3 各 Head 运行信息 显示各 Head 的运行信息。 （ 1 ） 显示 从下拉菜单中点击 [ 窗口 (W)]-[ 各 Head 运行信息 ] ， 或从命令按钮中选择 [ 各 Head 运行信息 ] 后， 可 显示各 Head 运行信息画面。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-11

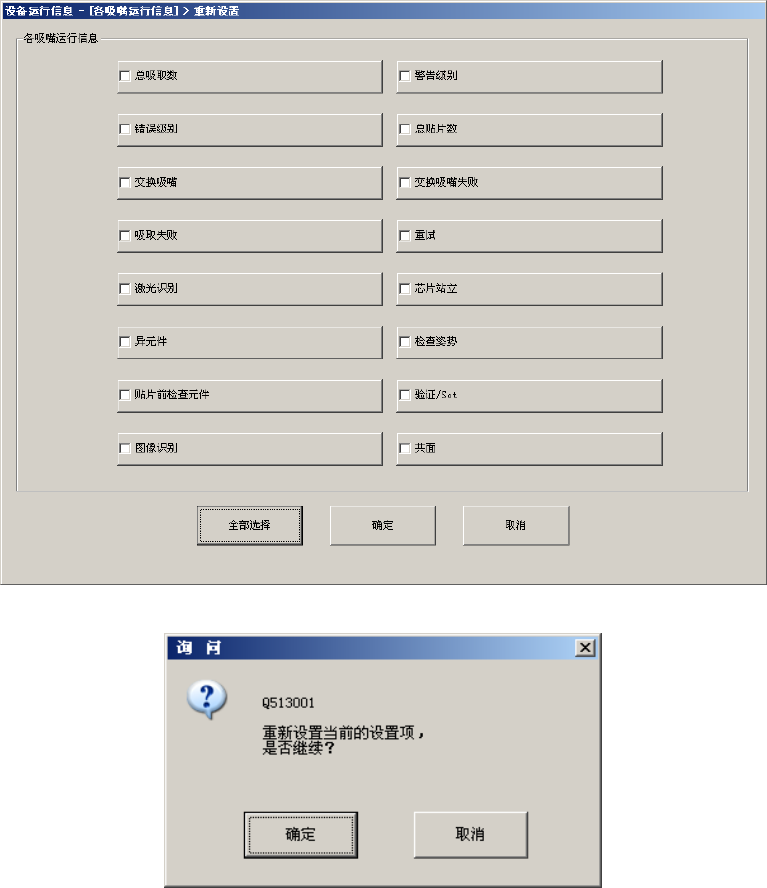

（4）重新设置
按下[重新设置]按钮，或按下拉菜单中的[数据（D）]-[重新设置]后，显示如下画面。
可清除一览中的特定内容或所有内容。
・ 点击[全部选择]按钮，可选择所有的复选框。
・ 点击需要重新设置的项目复选框，按[确定]后，可显示重新设置询问信息画面。
・ 在重新设置询问信息上按[确定]后，可对 LF、LR、RF、RR 各组的吸嘴的对应项目进行重新
设置，并关闭画面。
・ 点击[取消]按钮时，数据不被重新设置，画面仍显示原来的数据。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-12

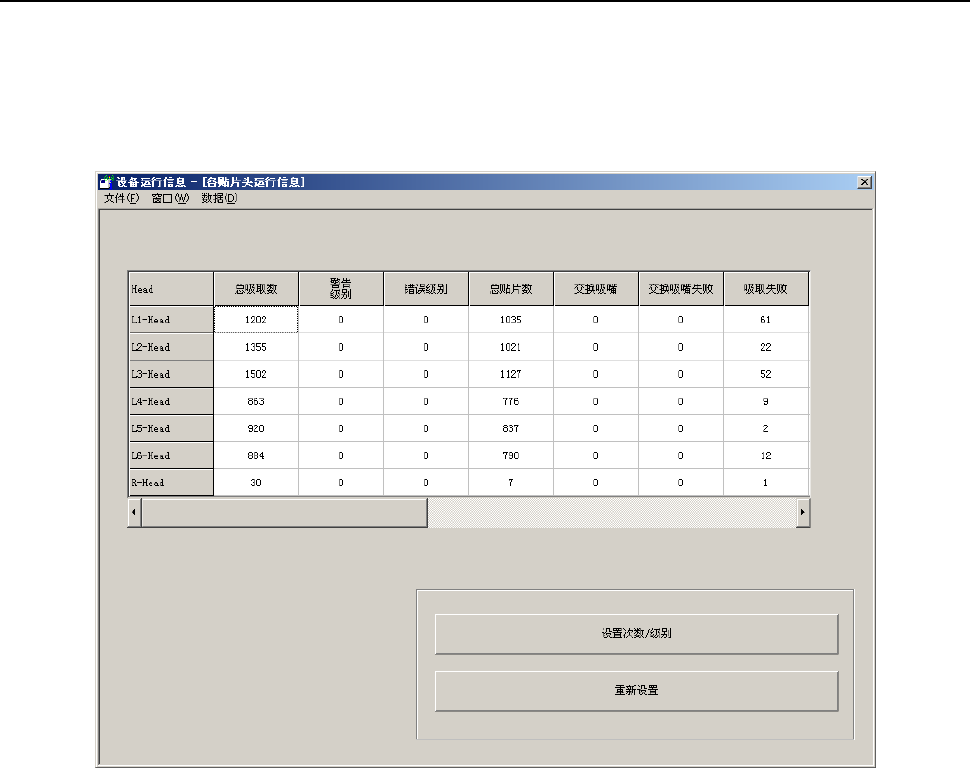

10-4-3 各 Head 运行信息
显示各 Head 的运行信息。
（1） 显示
从下拉菜单中点击[窗口(W)]-[各 Head 运行信息]，或从命令按钮中选择[各 Head 运行信息]后，可
显示各 Head 运行信息画面。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-13
1) 列表
列表中显示各吸嘴的运行次数及与之相关的数据。
No.
项目 内容
1
总吸取数 计算吸取成功的次数。
2
警告级别 显示警告级别。
3
错误级别 显示错误级别。
4
总贴片数 计算贴片成功的次数。
5
交换吸嘴 计算吸嘴交换成功的次数。
6
交换吸嘴失败 计算交换失败的次数。
7
吸取失败 计算吸取失败的次数。
8
重试 计算吸取重试超次的次数。
9
激光识别 计算激光识别错误。
10
芯片站立 计算芯片站立错误。
11
异元件 计算异类元件错误。
12
验证/Sot 计算验证/SOT 检查/通用图像元件方向检查错误。
13
姿势检查 计算姿势检查错误。
14
贴片前检查元件 计算贴片前有无元件的检查错误。
15
图像识别 计算图像识别错误。
16
共面检测 计算共面检测错误。
2）[设置次数/级别]按钮
请参见后述小项。
3）[重新设置]按钮
请参见后述小项。
