第2部功能详解篇第11章自动校准

11-10

11-2-2-1 设置方法

按照[操作]显示的指示进行操作, 可自动获得值。

(1) 吸嘴分配

在吸嘴旋转中心的测量时，需要使用 500 号吸嘴,502 号吸嘴或 503 号吸嘴。

测量时各 ATC 上没有分配到 500、502、503 号吸嘴时，则会出现错误。

没有分配上述吸嘴时，请在测量前通过「机器设置」的「ATC 吸嘴分配」进行分配吸嘴。

(2) Head 选择

选择要进行测量的 Head。可选择多个。

(3) 测量开始

按下[确认]按钮开始测量。

测量中的 Head 的单元格显示为蓝色。

如果是激光识别错误或测量结果超出规定范围外，会显示继续处理的提问信息。

如果是激光识别错误或测量结果超出规定范围外以外的错误，则显示对象错误的提示信息后，显

示停止测量的提示信息。

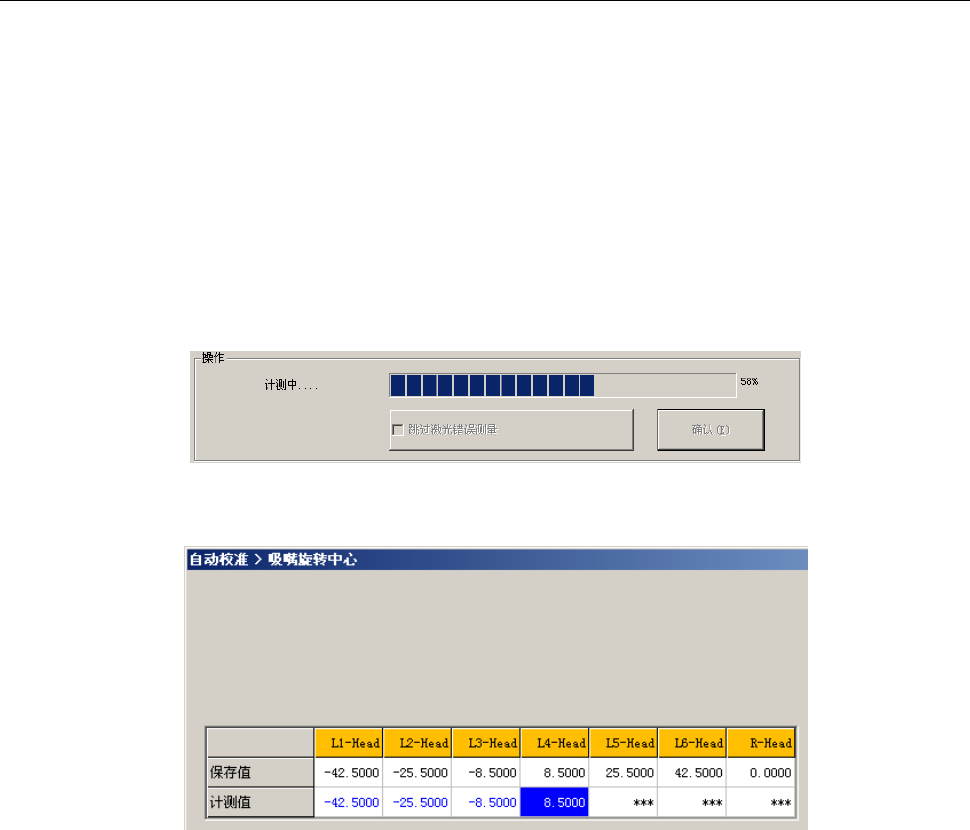

(4) 测量结束

测量结束则进度条变为 100%，测量值显示为蓝色文字。

按下[确认]按钮时，虽然测量值变成了有效，但是此时尚未被保存/设置。

经过应用程序结束后测量值才会被设置。详情内容请参照「11-1-2 设置值的保存及退出」。

如按下[取消]按钮，则测量值变为无效。

第2部功能详解篇第11章自动校准

11-11

11-2-3 Head 偏移

设置相对于OCC的各Head的装配位置以及与激光校准主体（以主体为基准）的装配角度。

只限于特定Head的贴片向一定方向偏移时进行此项设置。

设置时，要使用CAL块。

选择菜单的「设置组（S）」→「Head 偏移（H）」，或按下命令栏的［Head 偏移］，即显示以下

画面。

・

Head 偏移画面（例 KE-3020VA）

(1) 选择设备/范围检查

如果是 KE-3020VA，会显示此项。

请从「LNC60（左 Head）」「R Head（右 Head）」选择对象 Head。

如果是 KE-3010A/3010AC/3020VRA，请从「选择 Head 吸嘴」选择要测量的 Head。

按下[范围检查]按钮时，如果并列的 Head 偏移值(X,Y)的最小值、最大值超过 30μ 时，会显示

注意提示信息。

第2部功能详解篇第11章自动校准

11-12

(2) 选择 Head 吸嘴

在勾选框选择要进行测量的 Head。

可同时选择多个测量对象 Head。

如果是 KE-3020VRA，会显示以下画面。

在 KE-3010A/3010AC，不显示[R-Head]。

(3) 装配位置 / 激光装配位置(Head 1 )

显示MS参数中保存的值和设置的结果。

(4) 操作

1)进度条

显示测量的进度。测量结束则变为 100%。

2)[确认]按钮

如按下[确认]按钮则各 Head 单元移动到等待位置，开始测量。

详情内容请参见下一小项「设置方法」。

警告

按下[确认]后轴将移动。
