SIPLACE_HS50预防性维护 - 第83页
预防性维护 HS 维护 2003 年 3 月版 11 每年维护 83 11 进行每年维护时，需要下列工具 、易耗品和备件： 11 - 吸尘器 - 黄油枪 （部件号 00366174-01 ） - SIPLACE 擦布 （部件号 00315253-02 ） - ISOFLEX TOP AS NCA52 （部件号 0032836 9-01 ， 1kg / 罐） - 如有必要，使用黄油嘴 （部件号 0036610 4-01 ， 4 个： 00…
维护 预防性维护 HS
11 每年维护 2003 年 3 月版
82
11 每年维护
11
预防性维护 HS 维护
2003 年 3 月版 11 每年维护
83
11
进行每年维护时，需要下列工具、易耗品和备件： 11
- 吸尘器
- 黄油枪 （部件号 00366174-01）
- SIPLACE 擦布 （部件号 00315253-02）
- ISOFLEX TOPAS NCA52 （部件号 00328369-01， 1kg / 罐）
- 如有必要，使用黄油嘴 （部件号 00366104-01， 4 个：00366831-01)
- 阻尼管保护罩 （部件号 00334359-01）。
11

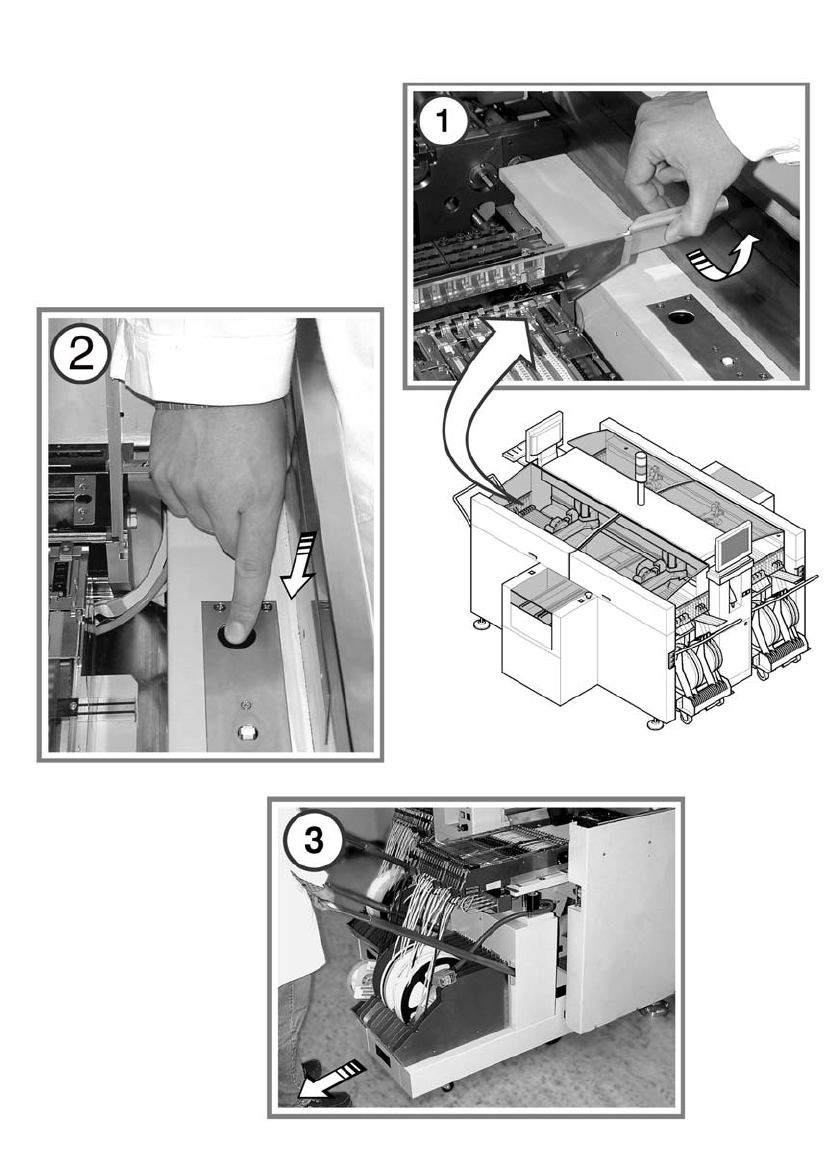

○ 选择站计算机上的 “Disable interface （禁用界面）”。贴片系统继续运行，直到最后一个
PCB 生产出来，离开 PCB 传送导轨为止。
○ 打开贴片机 （悬臂 1+4 或 2+3）一侧的两个保护罩。
11
11
握住手把，小心移动悬臂。切勿用力太大。 11
11
○ 把悬臂移到供料器组件上方。这样做，您的工作区域会保持清洁。
11
11
用吸尘器清洁升降台下面的区域 11
○ 升起贴片机的升降料台。
○ 用吸尘器仔细清洁升降台下面的区域。
11
11

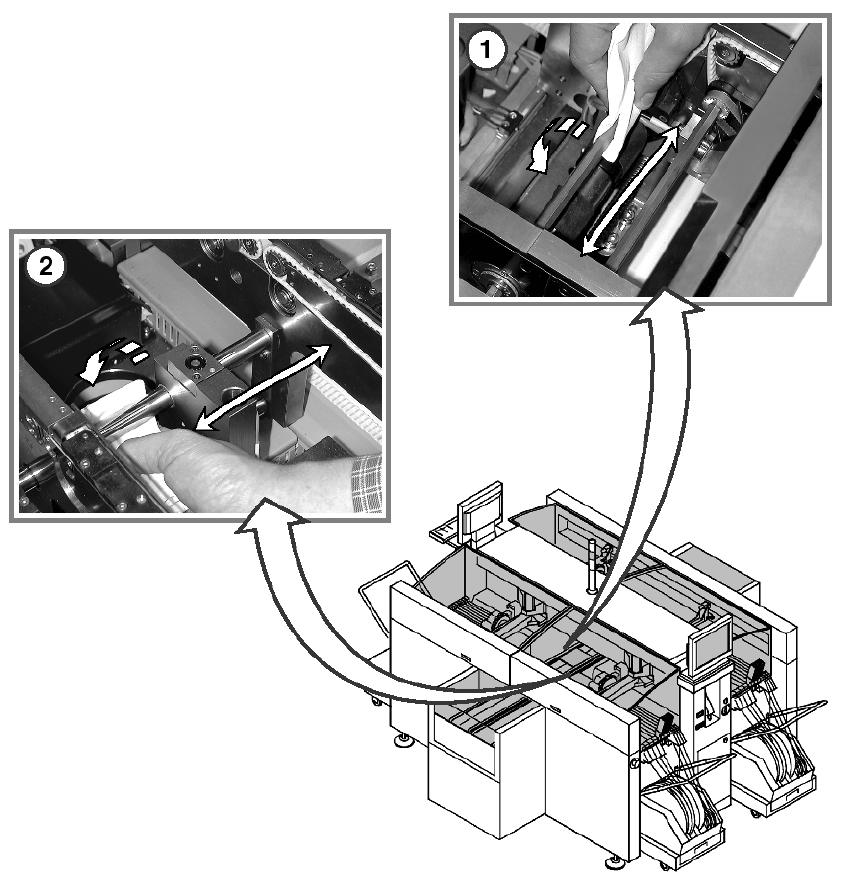

清洁并保护 PCB 传送导轨 11
① 在丝杠循环滚珠螺纹上，用 SIPLACE 擦布对循环滚珠螺纹进行清洁和保护。
② 用 SIPLACE 擦布对导轨的滑动面进行清洁和润滑。
○ 用 SIPLACE 擦布对六角形轴进行清洁和保护。
○ 用 SIPLACE 擦布对 PCB 顶杆的导向轴进行清洁和保护。
11
11
维护 预防性维护 HS
11 每年维护 2003 年 3 月版
84
11
