预防性维护 HS 维护 2003 年 3 月版 6 每周维护 27 清空 8 mm S 供料器上的元件抽屉或平板 6 ○ 拔出 8mm 供料器，并将其提升移出元件料台。 6 ① 用刷子或吸尘器清除元件料台上的松散 元件。 6 ② 清空 2x8mm S 供料器 （如果有）的元件抽屉。 6 ③ 打开 3x8 mm S 供料器 （如果存在）的平板，并清除元件。 6 ④ 擦拭供料器底座，清除所有脏物。 6 ⑤ 切断所有充满供料器的废料带。 6 …
维护 预防性维护 HS
6 每周维护 2003 年 3 月版
26
6
预防性维护 HS 维护
2003 年 3 月版 6 每周维护
27

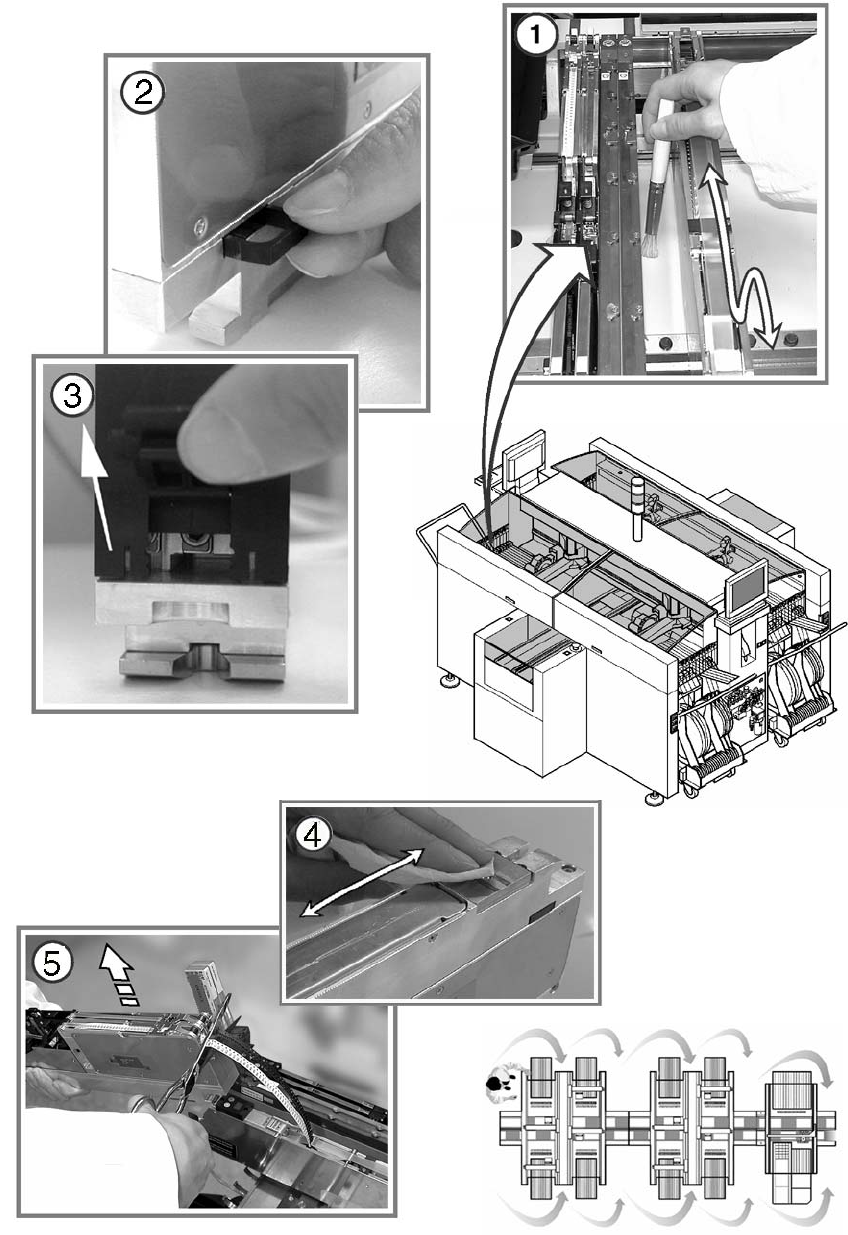

清空 8 mm S 供料器上的元件抽屉或平板 6
○ 拔出 8mm 供料器，并将其提升移出元件料台。
6
① 用刷子或吸尘器清除元件料台上的松散元件。
6
② 清空 2x8mm S 供料器 （如果有）的元件抽屉。
6
③ 打开 3x8 mm S 供料器 （如果存在）的平板，并清除元件。
6
④ 擦拭供料器底座，清除所有脏物。
6
⑤ 切断所有充满供料器的废料带。
6
○ 把供料器放回到原来 （正确的）料位上。
6
确保供料器牢固地置于元件料台中正确的位置上。 6
6
6
6
6
○ 关闭保护罩。
○ 在每个供料器区域中重复这些过程。
6
6
6
6
