预防性维护 HS 维护
2003 年 3 月版 9 每 4 个月维护 DLM1 贴片头 / 仅 HS-50
57
装配 9
○ 将两个 O 形圈插入贴片头后部。
○ 小心将真空分配器插入其支座中。
9
如果将小 O 形圈固定在真空分配器上，则有可能被损坏。 9
9
9

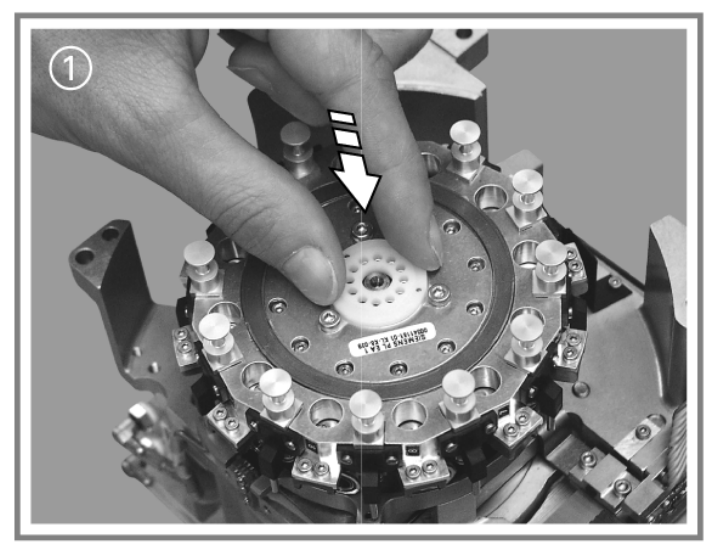

① 将真空分配器盘插入支座中。
9
确保真空分配器盘正确入位。其平坦的一侧贴在星型轴上，呈阶梯状的一侧指向真空分配器。 9
9
9
○ 安装贴片头的前部，拧紧所有的螺丝。
9
○ 将带状电缆插入相应的插座中。
○ 连接压缩空气软管。
9
9
