ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
31
Wenn diese Änderung der LP-Lage nicht durchgeführt wird, wird bereits bei der Vorgabe in der

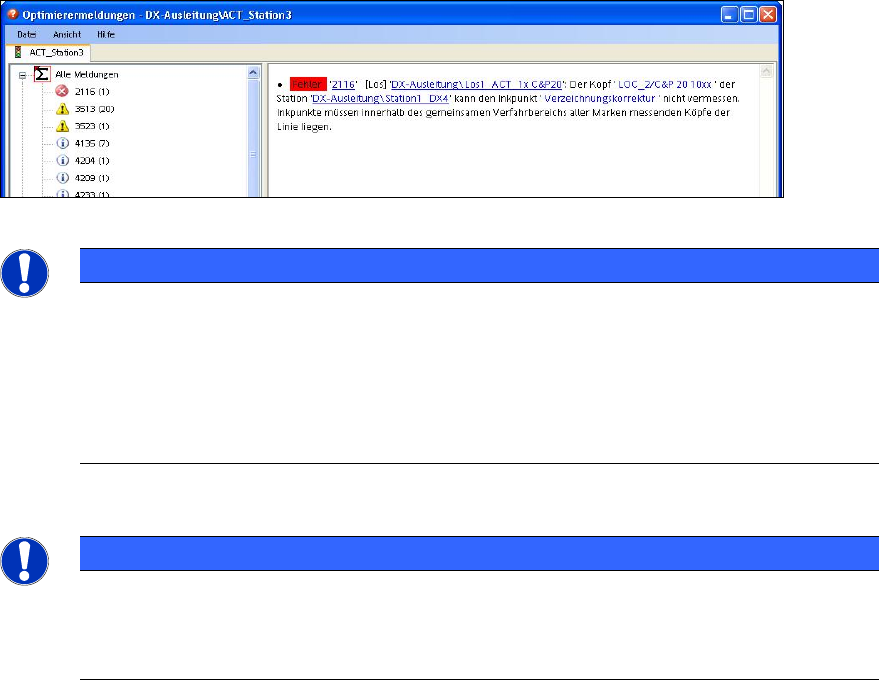

SIPLACE Pro Line Control GUI folgende Fehlermeldung angezeigt(Beispiel):
Abbildung 4-2: Beispiel Fehlermeldung wegen Nicht-Erreichbarkeit der Inkpunkte
HINWEIS
Aufgrund der oben beschriebenen Problematik bei der Erreichbarkeit von Passmarken,
muss Folgendes beachtet werden:
Wenn das ACT an einer Maschine der SX-, DX-, oder X-Serie gemessen werden soll,
vor welcher eine oder mehrere SIPLACE SX4- oder DX4-Station in der Linie stehen,
muss an allen Maschinen vor der zu messenden Maschi
ne, die eine andere Orientierung
der Platte bedingen (0°/180°), die Funktion Durchtransport aktiviert werden, da
ansonsten Fehler beim Anfahren der Marken auftreten.
Twin-Kopf – statistische Zuverlässigkeit:
HINWEIS
► Achten Sie beim Messen eines Twin-Kopfs auf die Anzahl der bestückten
Bauelemente pro Segment, um die statistische Zuverlässigkeit
des Messergebnisses
zu gewährleisten.
Mindestens 20 Bauelemente pro Segment sollten bestückt werden!
Bei der Rüstung des Trays mit den Glasbauelementen kann es bei verschiedenen Maschinentypen
zu Abholproblemen eines Segments kommen, weil die Bauelemente nicht erreicht werden können.
► Achten Sie auf die Positionierung des Trays am BE-Tisch oder im WPC.
Varianten:
► Stellen Sie durch die Positionierung des Trays am BE-Tisch sicher, dass die Bauelemente in
X-Richtung von beiden Segmenten erreicht werden können.
Wenn die vorderen beiden Reihen leer gefahren sind:
► Halten Sie die Maschine an.
► Legen Sie die Bauelemente vorne wieder nach.
► Setzen Sie den Füllstand wieder auf "Voll".
Dies gilt auch für die Rüstung des Trays im WPC. Auch im WPC müssen die Bauelemente
nachgelegt werden (z.B. WPC an der Maschine SX1/2), um sicherzustellen, dass eine
genügend Anzahl Bauelemente von beiden Twin-Segmenten abgeholt werden können.
► Verwenden Sie wenn möglich die Option Tray in Transport für ACT. Die Erreichbarkeit in Y-
Richtung ist damit gewährleistet.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
32
► Um die statistische Zuverlässigkeit des Messergebnisses weiter zu erhöhen und gleichzeitig
sicherzustellen, dass jedes Segment diese Anforderungen erfüllt, können Sie jedes Segment
einzeln prüfen.
► Lassen Sie hierzu jeweils ein Segment aus in der Registerkarte Pipettenkonfiguration im
Rüstungs-Editor in SIPLACE Pro, sodass immer nur ein Segment alle 48 Bauelemente
bestückt.
Abbildung 4-3: Segment auslassen
Twin-Kopf im Bestückbereich 1:
Bei Maschinen mit Twin-Kopf im Bestückbereich 1 (also Portal 1 und / oder 4) können Sie
folgenden Adapter verwenden, um die Erreichbarkeit von Segment 2 beim Bestücken auf der
Platte sicherzustellen. Der Adapter wird auf die Vorderseite der Platte gesteckt, um die Platte
insgesamt um 50 mm nach hinten, Richtung Eingabeband zu verschieben.
Adapter 50 mm TWIN [03085310-01]
Abbildung 4-4: Adapter 50 mm TWIN
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
33
Wenn Sie den "Adapter 50 mm TWIN" [03085310-01] in der äußersten Einzelschaltung
verwenden, müssen Sie die Leiterplatte um 50 mm in SIPLACE Pro Desk verlängern!
► Tragen Sie hierzu in der Leiterplattenbeschreibung, die Sie verwenden wollen (ACT_CC02-
05_CPP_TH) bei der Länge 390 mm statt 340 mm ein.
Abbildung 4-5: Leiterplatte verlängern
4.1.3 Erstellen der Rüstung (Tische zuordnen)
► Kopieren Sie eine vorhandene Rüstung Ihrer Linie.
► Ersetzen Sie die Tische mit den vorbereiteten Tischen für ACT, die Sie bereits importiert haben
(siehe Abschnitt 3.2.5).
Es stehen Ihnen Tische für jede mögliche Maschine zur Verfügung.
Legende:
(1) S-Tische mit Rüstung (4) X-Tische mit Rüstung
(2) Leere S-Tische (5) Leere X-Tische
(3) TC = Tray Changer (WPC/MTC)
