ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
47
HINWEIS
► Wenn Sie die folgende Fehlermeldung sehen (ACT-Cross kann nicht vermessen
werden), prüfen Sie bitte die Orientierung der eingelegten Platte.

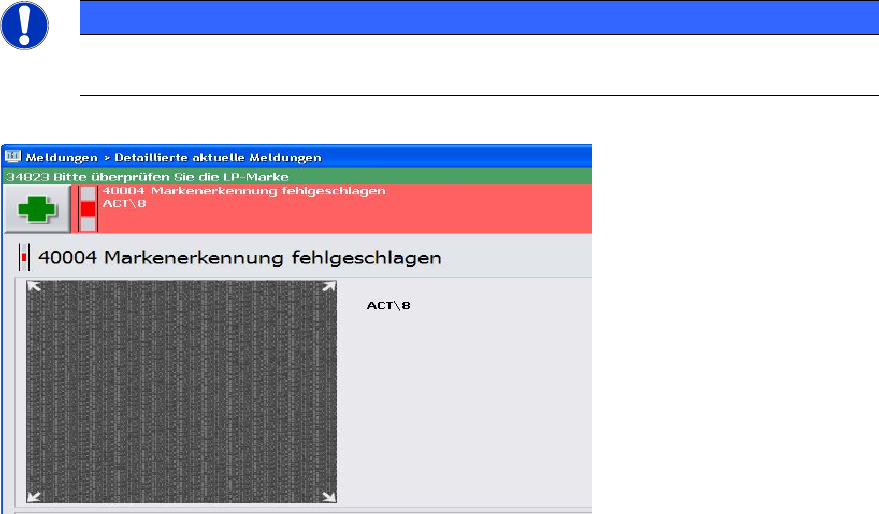

Abbildung 4-22: Fehlermeldung wegen falsch eingelegter Platte; Beispiel SW 705
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
48
4.2.4 Einfahren der Platte in die zu messende Maschine
4.2.4.1 D-Serie und X-Serie
Bei Maschinen der SIPLACE D-Serie und der SIPLACE X-Serie, kann die Glasplatte in den
Transport eingelegt werden, wenn die Hauben an der Eingabesektion (Rucksack) oder auch die
Maschinenhaube geöffnet werden.
► Legen Sie die Platte direkt an der zu messenden Maschine so in die Eingabesektion ein, dass
der Sensor betätigt wird.
► Drücken Sie Start.
Die Leiterplatte wird automatisch in den Bestückbereich gefahren und bestückt.
Anschließend wird automatisch die Vermessung gestartet, siehe Abschnitt 4.2.5.
Abbildung 4-23 und Abbildung 4-24 zeigen eine bestückte ACT-Platte einmal mit
Glasbauelementen und einmal mit Keramikbauelementen bestückt.

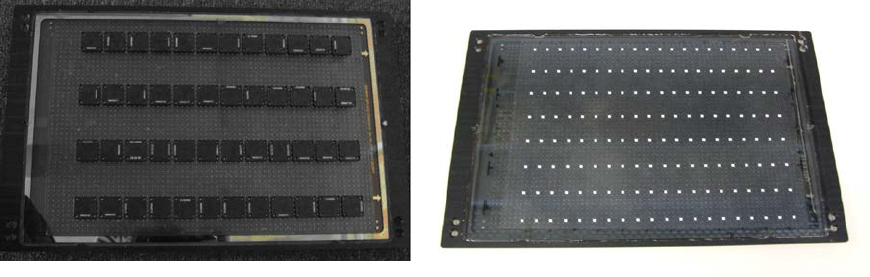

Abbildung 4-23: Messplatte mit bestückten Glasbau-
elementen
Abbildung 4-24: Messplatte mit bestückten Keramik-
bauelementen
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
49
4.2.4.2 SX-Serie und DX-Serie
Bei Maschinen der SIPLACE SX-Serie und der SIPLACE DX-Serie ist die Erreichbarkeit
eingeschränkt, um die Leiterplatte in die Eingabesektion zu legen, vor allem bei Maschinen, die in
der Mitte oder am Ende einer Linie stehen. Die Platte muss daher an der ersten Maschine der Linie
eingelegt werden.
► Drücken Sie Start.
► Legen Sie die Platte bis zu 50%+x in die Eingabesektion der ersten Maschine.
► Klicken Sie in der Stationssoftware auf die Schaltfläche Transportschnittstelle, direkt
unterhalb des Transports (siehe Abbildung 4-25).

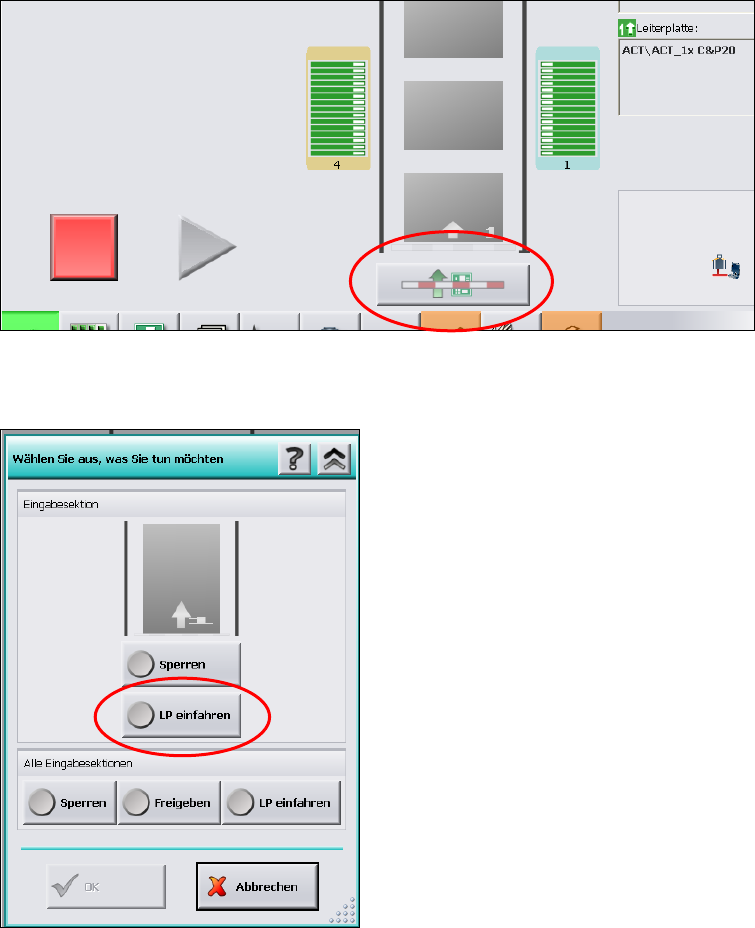

Abbildung 4-25: Schaltfläche für Transportschnittstelle
Abbildung 4-26: Fenster Transportschnittstelle
► Wählen Sie LP einfahren.
► Klicken Sie auf OK.
