ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
75

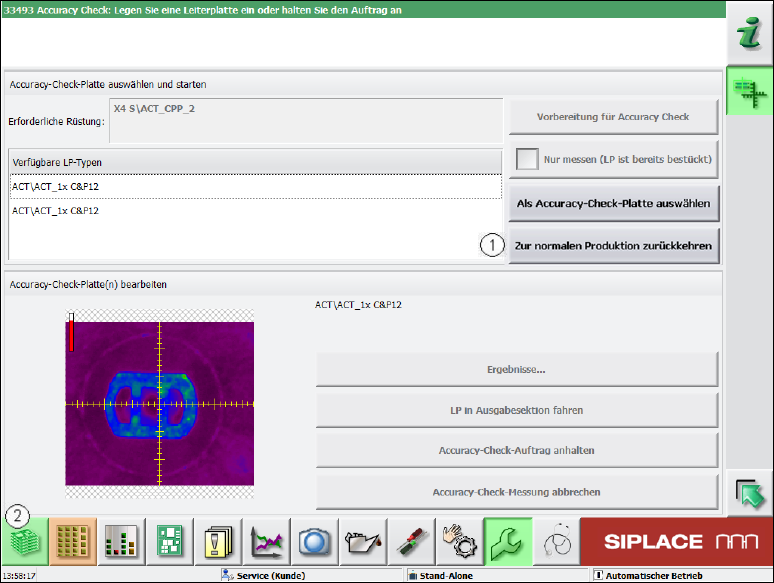

► Klicken Sie im nächsten Fenster auf die Schaltfläche Zur normalen Produktion
zurückkehren (1).
Abbildung 4-56: Zur normalen Produktion zurückkehren
► Klicken Sie auf die Schaltfläche unten links (2), um in die Grundansicht der Bedienoberfläche
zurückzukehren.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
76
5 Option Tray in Transport für ACT
Beim Rüsten der Trays mit Glasbauelementen müssen große Bereiche des Tisches abgerüstet
werden (Förderermodule).
Des Weiteren ist der Abholbereich mit Tray-Trägern am Tisch schon seit Maschinen der X-Serie zu
klein, um von genügend Reihen Bauelemente aus den Trays abholen zu können.
Um die Aufrüstung bei ACT-Messungen hier zu vereinfachen, wird nun eine Option
Tray in Transport für ACT angeboten.
Damit ist es möglich, ein Tray mit Glasbauelementen im LP-Transport zu rüsten und dort
abzuholen.
5.1 Voraussetzungen Software und Hardware
Software
Stationssoftware Version ≥708.0 und SIPLACE Pro ≥12.x
Hardware

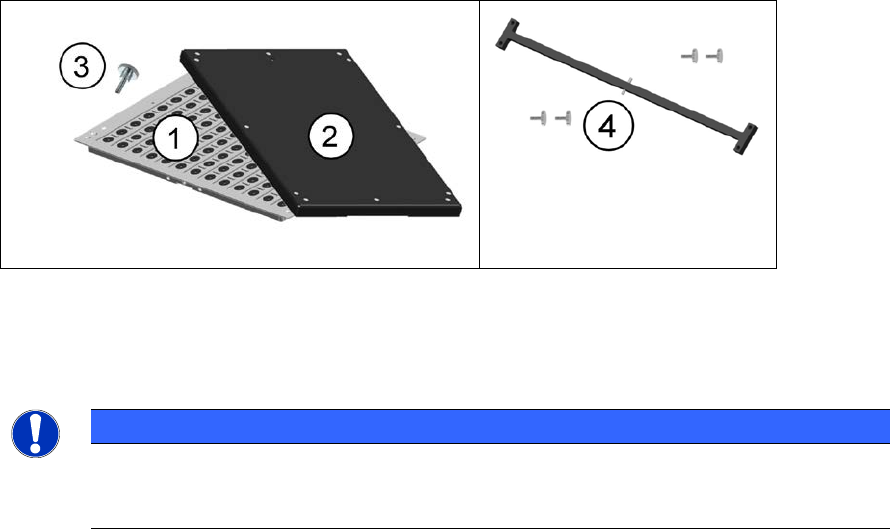

Die Option Tray in Transport für ACT, Paketnummer [03125143-01] enthält:
(1) Tray Glas1 komplett 03058749-01
(2) Deckel Tray AVS komplett 03063446-01
(3) Rändelschraube DIN 464 M4 x 12-St 03031103-01
(4) Adapter lang (inklusive 4 Rändelschrauben) 03056010S01
(5) Adapter kurz (inklusive 4 Rändelschrauben) 03055995S01 ohne Abbildung
(6) Adapter 50 mm TWIN 03085310-01 ohne Abbildung
Abbildung 5-1: Inhalt Option Tray in Transport für ACT
Das Tray hat dieselbe Größe und Form wie die Glasplatte. Somit kann es im Transport zugeführt
werden.
HINWEIS
Das Optionspaket beinhaltet keine Glasbauelemente!
Die Glasbauelemente müssen bei Verwendung der Option vom Standard ACT-Tray in
das "Tray Glas1 komplett" des Optionspakets umsortiert werden.
ACT - Accuracy Check Tool / Bedienungsanleitung Ausgabe 09/2015
77
5.2 Option Tray in Transport für ACT anwenden
5.2.1 Hardware
Zuführung im Doppeltransport
Bei Maschinen mit Doppeltransport kann die Glasplatte in einer Spur und das Tray in der anderen
Spur zugeführt werden.
Zuführung im Einfachtransport

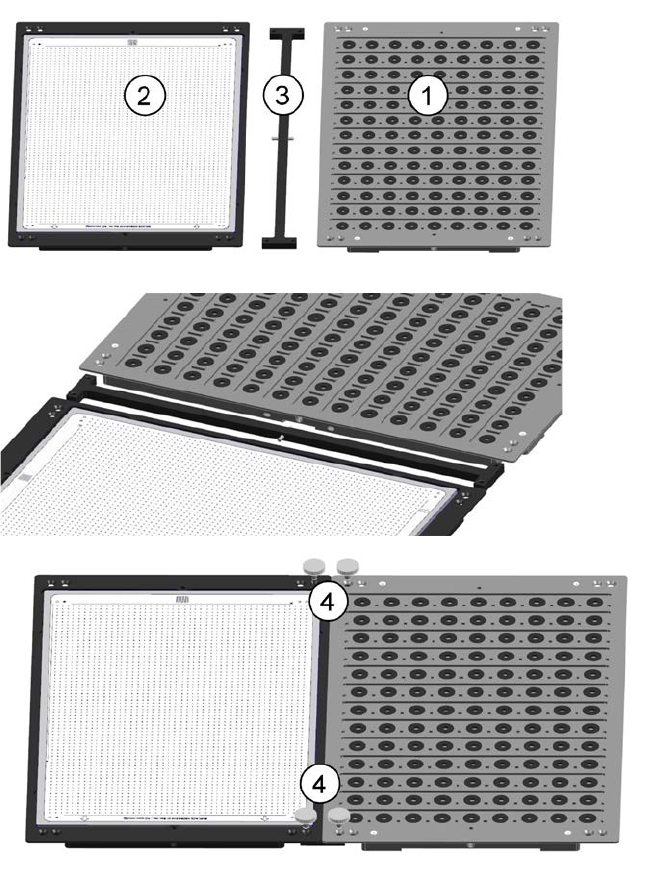

► Verbinden Sie das Tray (1) mit der Glasplatte (2) mit dem beiliegenden Adapters (3).
► Fixieren Sie die Verbindung mit den 4 Rändelschrauben (4) aus [03031103-01].
Abbildung 5-2: Zuführung im Einfachtransport
