사용자 매뉴얼 SIPLACE HF 시리즈 3 기술 자료 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 3.7 실장 헤드 105 3.7.3 고속 IC 실장용 6 세그먼트 Collect&Place 헤드 3 그림 3.7 - 6 6 세그먼트 Colle ct&Place 헤드 ? 기능 그룹 , 1 부 3 (1) 진 공 발 생 기 (2) 회전 스테이션 , DP 축 (3) 슬 …
3 기술 자료 사용자 매뉴얼 SIPLACE HF 시리즈
3.7 실장 헤드 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
104
3.7.2.3 기술 자료
3

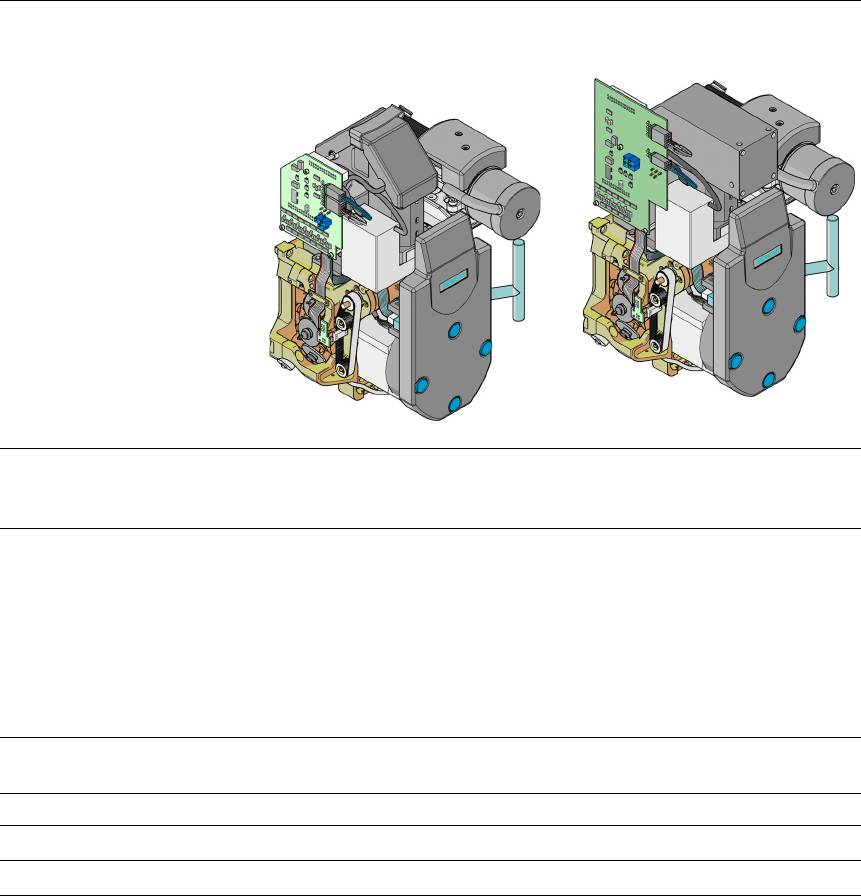

기본 컴포넌트 비전 카메라가 있
는 12 세그먼트 Collect&Place
헤드
DCA 카메라가 있는 12 세그먼
트 Collect&Place 헤드
컴포넌트 범위 0201 ~ PLCC44, BGA, 킖 GA,
플립 칩 , TSOP, QFP, SO ~
SO32, DRAM
0201 ~ 플립 칩 , 베어 다이
컴포넌트 사양
최고 높이
최소 리드 피치
최소 범프 피치
최소 볼 범프 ∅
최소 치수
최대 치수
최대 무게
6mm
0.5mm
0.35mm
0.2mm
0.6 x 0.3mm
2
·
18.7 x 18.7mm
2
2g
6mm
0.4mm
0.2mm
0.11mm
0.6 x 0.3mm
2
13 x 13mm
2
2g
프로그램이 가능한 장착
력
2.4N - 5.0N 2.4N - 5.0N
노즐 종류9 xx 9 xx
X/Y 정확도 ± 60µm/4 σ ± 55 µm/4 σ
각도 정확도 ± 0.7°/4 σ ± 0.7°/4 σ
사용자 매뉴얼 SIPLACE HF 시리즈 3 기술 자료
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 3.7 실장 헤드
105
3.7.3 고속 IC 실장용 6 세그먼트 Collect&Place 헤드
3

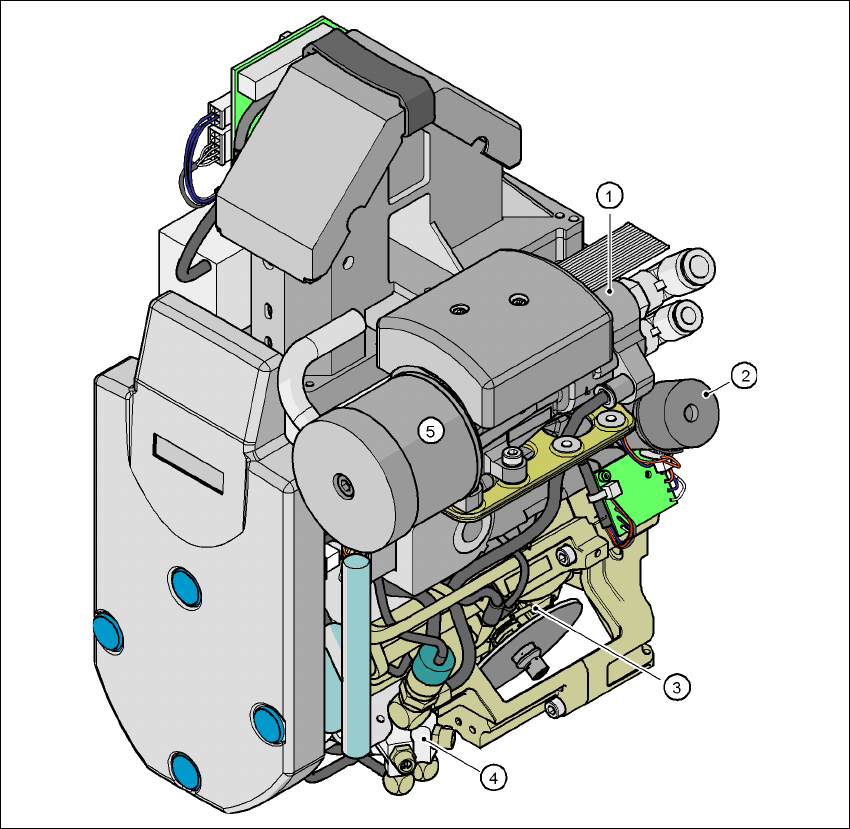

그림 3.7 - 6 6 세그먼트 Collect&Place 헤드 ? 기능 그룹 , 1 부
3
(1)진공 발생기
(2)회전 스테이션 , DP 축
(3)슬리브 6 개가 있는 스타 - 스타 축
(4)압착 공기 밸브
(5)소음기
3 기술 자료 사용자 매뉴얼 SIPLACE HF 시리즈
3.7 실장 헤드 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
106
3
그림 3.7 - 7 6 세그먼트 Collect&Place 헤드 ? 기능 그룹 , 2 부
3
(1)중간 배전기 보드 , 덮개 아래
(2)스타 드라이브 - DR 모터
(3)Z 축 모터
(4)밸브 조절 드라이브
(5)39 x 39 컴포넌트 비전 카메라
