3 기술 자료 사용자 매뉴얼 SIPLACE HF 시리즈
3.7 실장 헤드 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
112
노즐의 진공 값은 픽업 및 실장 프로세스 전체에 걸쳐 계속적으로 확인되어 실장 오류율이 최대
한 낮도록 합니다.
3

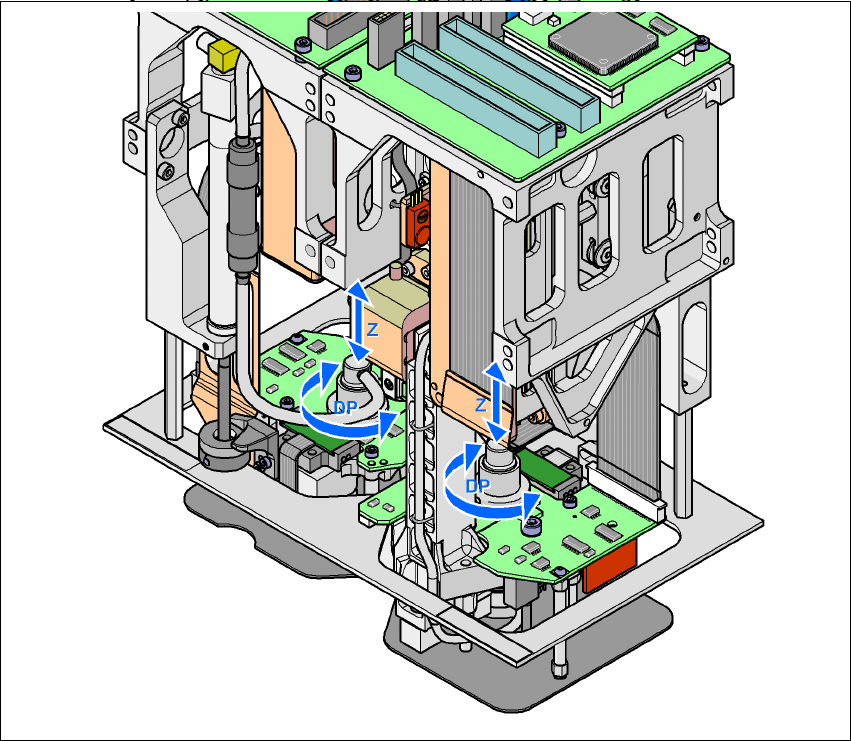

그림 3.7 - 10 기능 설명
사용자 매뉴얼 SIPLACE HF 시리즈 3 기술 자료
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 3.7 실장 헤드
113
3.7.4.3 기술 자료
3
*) 기본 노즐을 사용하는 경우

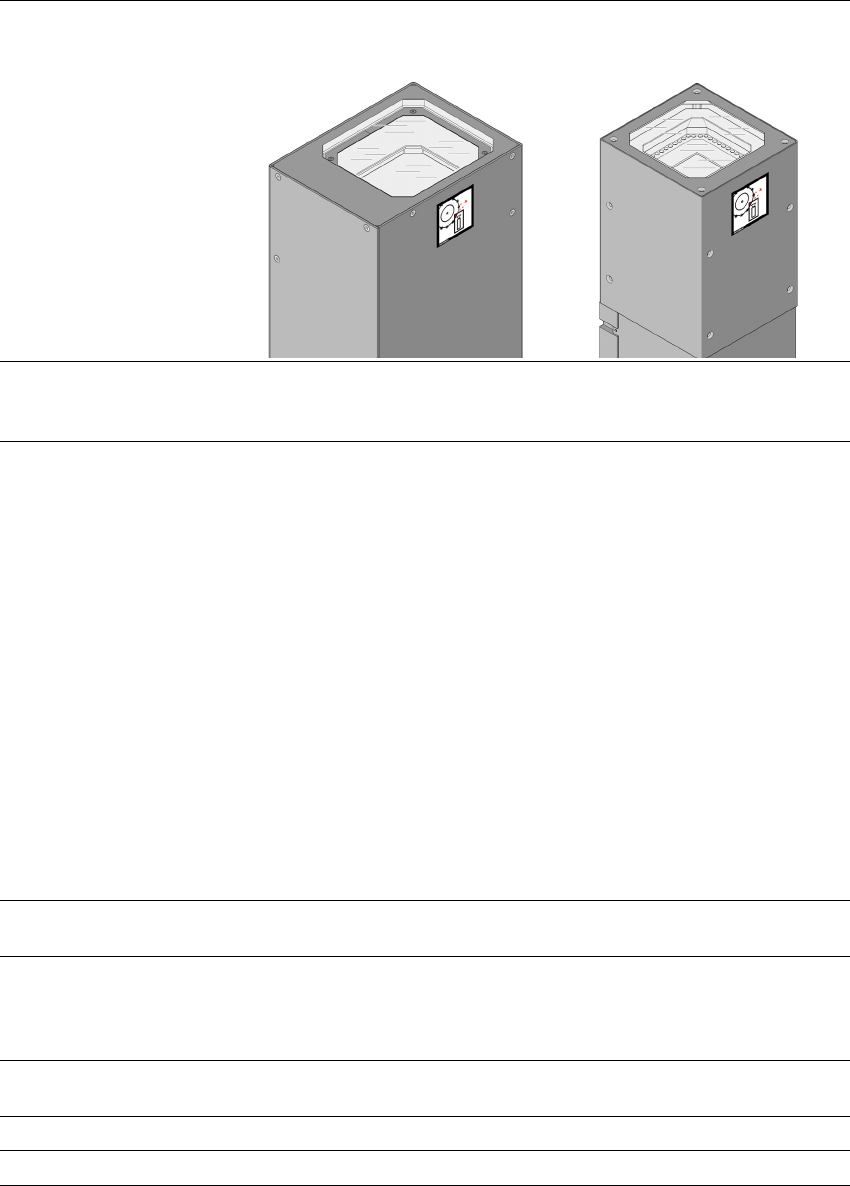

TWIN 헤드 고정 P&P 컴포넌트 비전 카메
라(유형 22) 50x40
고정 P&P 컴포넌트 비전 카메
라(유형 20) 8x8
컴포넌트 범위 0603 ~ SO, PLCC, QFP,
BGA, 특수 컴포넌트 , 베어 다
이, 플립 칩
0201 ~ SO, PLCC, QFP, 소켓
, 플러그 , BGA, 특수 컴포넌트
, 베어 다이 , 플립 칩 , 실드
컴포넌트 사양
최고 높이
최소 리드 피치
최소 범프 피치
최소 볼 범프 ∅
최소 치수
최대 치수
최대 무게
25mm(요청시 더 높은 것도 가
능)
0.4mm
0.56mm
0.32mm
1.6 x 0.8mm²
50 x 40mm²
( 단일 측정 )
노즐 2 개와 함께 사용할 경우
50 x 50mm²
69 x 10mm²
노즐 1 개와 함께 사용할 경우
85 x 85mm²
125 x 10mm²
최대 200 x 125mm²
( 제한 있
음 )
100g *)
25mm(요청시 더 높은 것도 가
능)
0.25mm
0.14mm
0.08mm
0.6 x 0.3mm²
8 x 8mm²
( 단일 측정 )
100g *)
프로그램이 가능한 장착
력
1.0N - 15N 1.0N - 15N
노즐 종류5 xx(기본 )
4 xx + 어댑터
8 xx + 어댑터
9 xx + 어댑터
5 xx( 기본 )
4 xx + 어댑터
8 xx + 어댑터
9 xx + 어댑터
두 Pick&Place 헤드에
있는 노즐의 공간
70.8mm 70.8mm
X/Y 정확도 ± 35µm/4 σ ± 30µm/4
σ
각도 정확도0.07° / 4 σ 0.07° / 4 σ
3 기술 자료 사용자 매뉴얼 SIPLACE HF 시리즈
3.8 전기 및 압축 공기 연결 지점 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
114
3.8 전기 및 압축 공기 연결 지점
3.8.1 전기 연결 지점
3

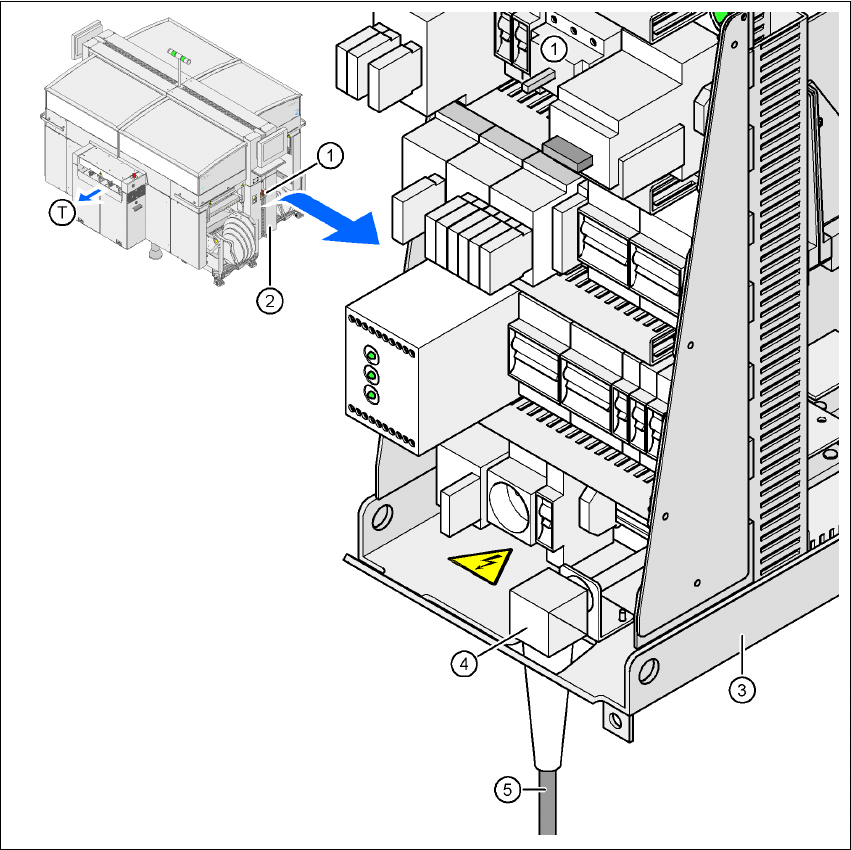

그림 3.8 - 1 실장기의 전기 연결 지점
3
(1)주 전원 스위치
(2)전원공급장치 덮개
(3)전원공급장치
(4)케이블 그랜드의 각도
(5)전원 케이블
(T)PCB 전송 방향
