3 기술 자료 사용자 매뉴얼 SIPLACE HF 시리즈 3.9 실장기 치수 및 무게 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 116 3.9 실장기 치수 및 무게 3.9.1 HF 실장기 치수 3 3 3 3 3 그림 3.9 - 1 HF 실장기 ( 기본 장비 ) 치수 (mm 단위 )
사용자 매뉴얼 SIPLACE HF 시리즈 3 기술 자료
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 3.8 전기 및 압축 공기 연결 지점
115
3.8.2 압축 공기 연결 지점

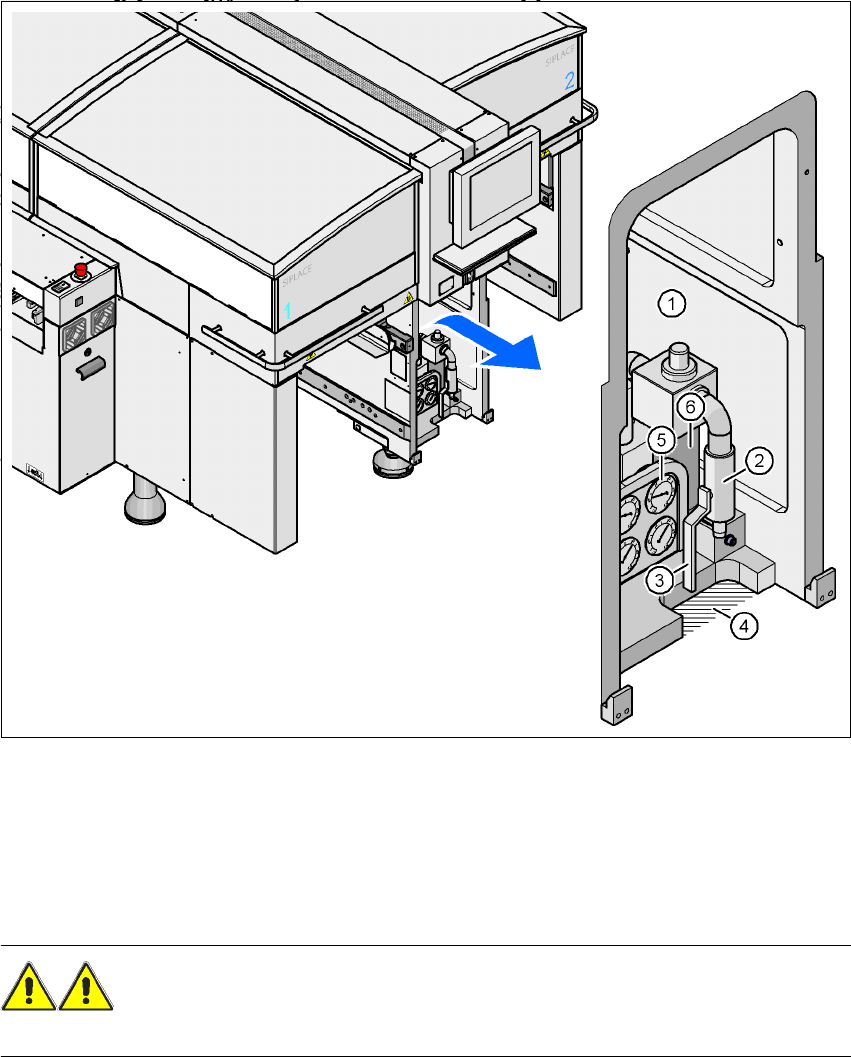

그림 3.8 - 2 실장기의 압축 공기 연결 지점
3
(1)압축 공기 장치
(2)압축 공기 호스 연결용 커플링
(3)정지 밸브
(4)공기 호스용 공간
경고
압축되어 있는 상태에서는 압축 공기 라인을 분리하지 마십시오 . 부상의 위험이 있습니다. 3
3 기술 자료 사용자 매뉴얼 SIPLACE HF 시리즈
3.9 실장기 치수 및 무게 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
116
3.9 실장기 치수 및 무게
3.9.1 HF 실장기 치수
3
3
3
3
3

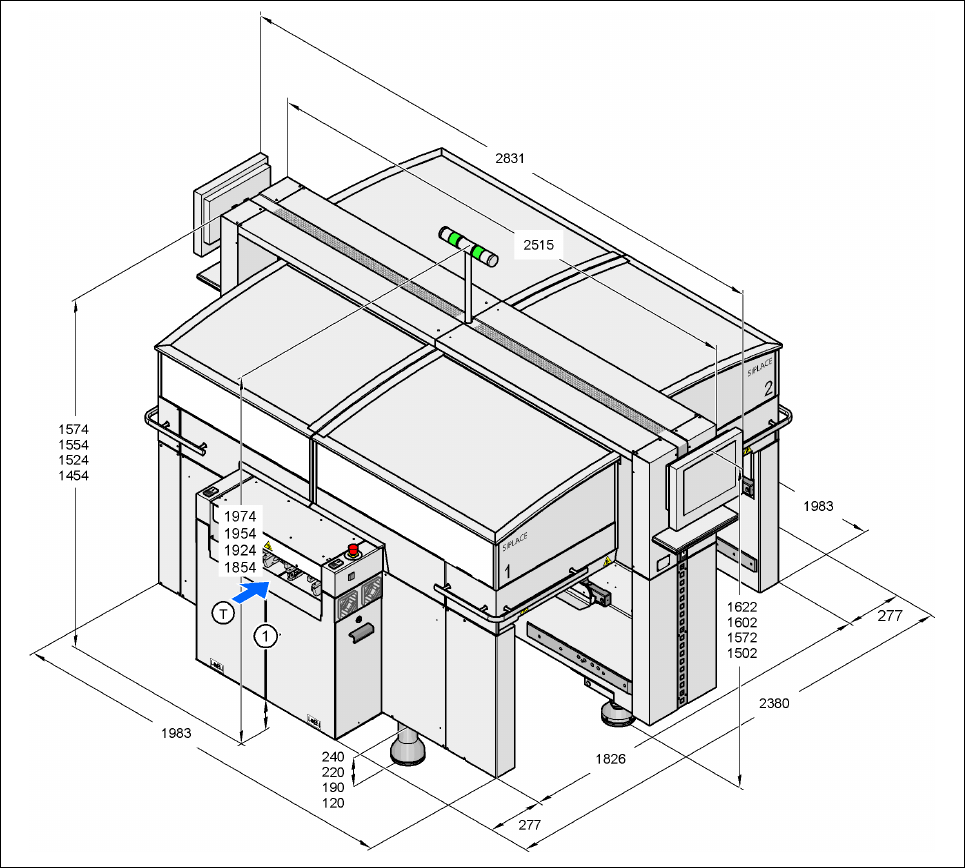

그림 3.9 - 1 HF 실장기 ( 기본 장비 ) 치수 (mm 단위 )
사용자 매뉴얼 SIPLACE HF 시리즈 3 기술 자료
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 3.9 실장기 치수 및 무게
117
3.9.2 HF/3 실장기 치수
3
3
3
3
3

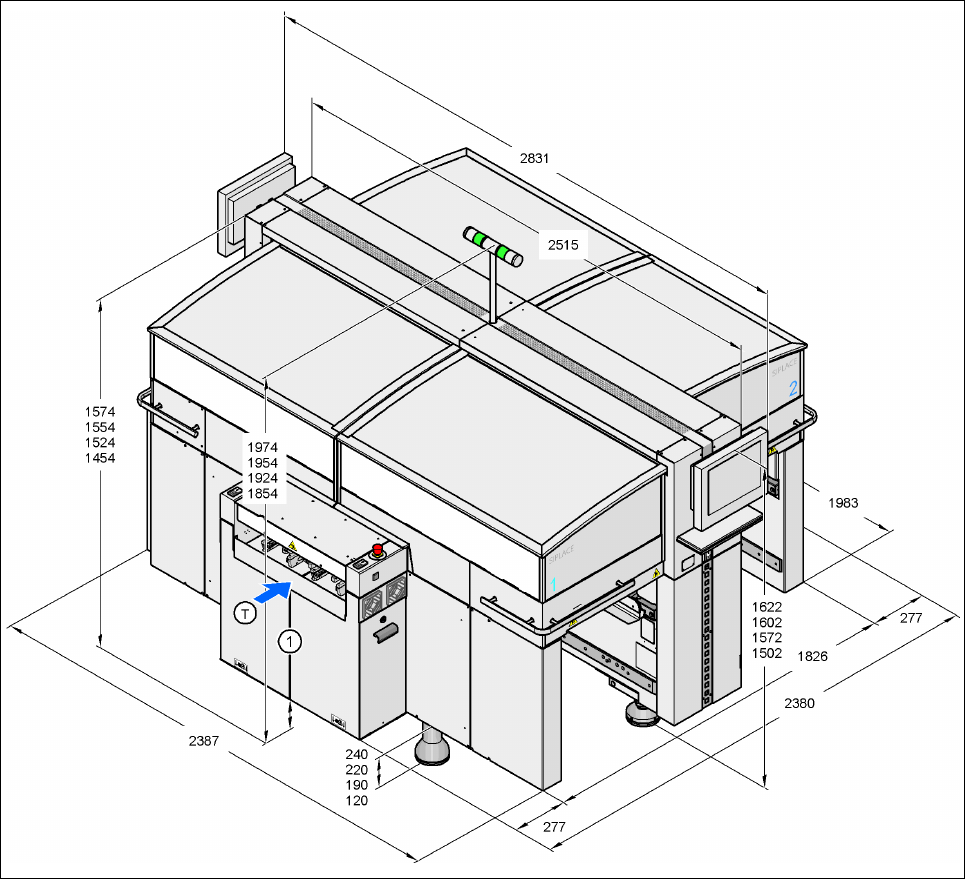

그림 3.9 - 2 HF/3 실장기 ( 기본 장비 ) 치수 (mm 단위 )
