3 기술 자료 사용자 매뉴얼 SIPLACE HF 시리즈
3.9 실장기 치수 및 무게 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
120
3.9.6 HF/3 장비에 있는 컴포넌트 트롤리의 이동 거리
3

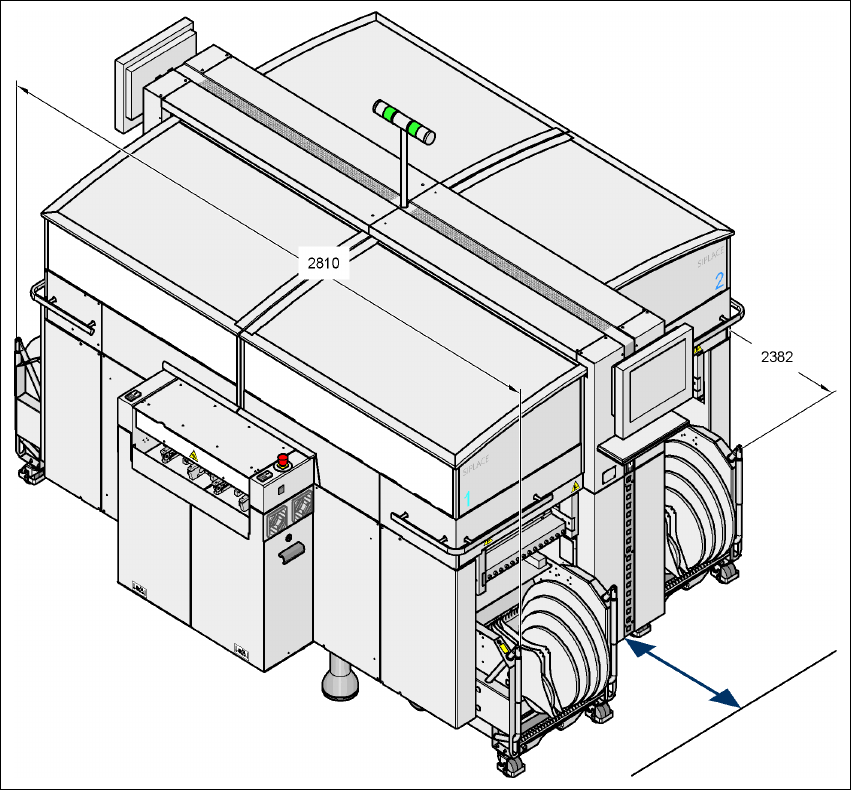

그림 3.9 - 4 HF/3 장비에 있는 컴포넌트 트롤리의 이동 거리
HF/3 장비에 있는 컴포넌트 트롤리의 이동 거리 (R)
– 750mm( 손잡이가 접혀진 상태 )
– 1,050mm( 손잡이가 펴진 상태 )
R
사용자 매뉴얼 SIPLACE HF 시리즈 3 기술 자료
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 3.9 실장기 치수 및 무게
121
3.9.7 HF 및 HF/3 실장기의 중심
3
3
3
3

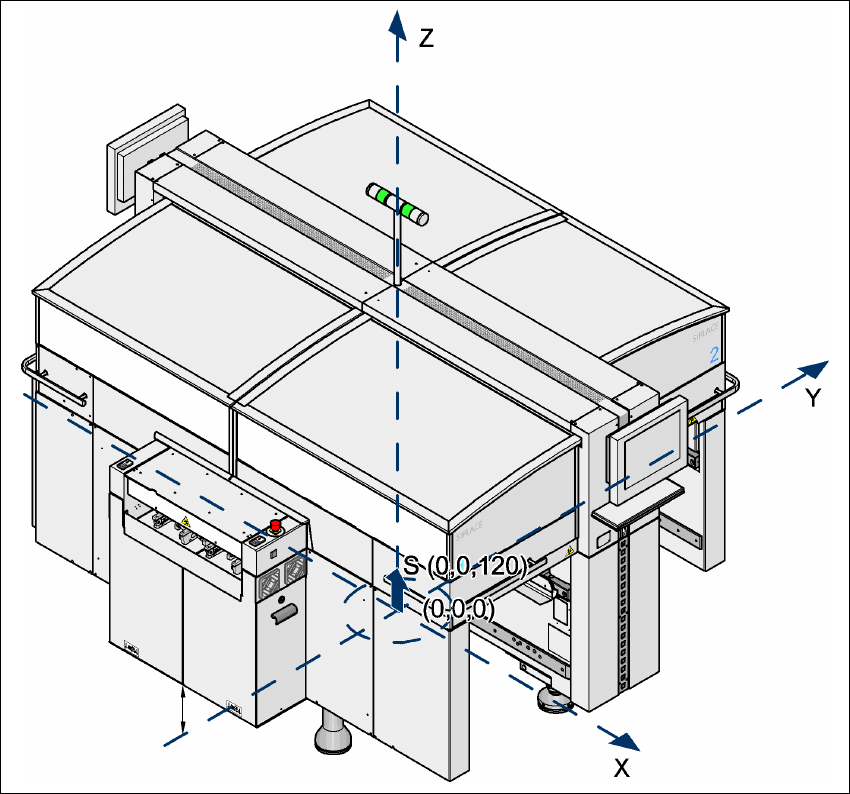

그림 3.9 - 5 HF 및 HF/3 실장기의 중심 (mm 단위 )
3
X 좌표0 mm
Y 좌표0 mm
Z 좌표 120mm 높이
이 중심 좌표는 PCB 전송 높이가 830 mm 인 실장 시스템에 대한 값입니다.
3 기술 자료 사용자 매뉴얼 SIPLACE HF 시리즈
3.9 실장기 치수 및 무게 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
122
3.9.8 매트릭스 트레이 체인저가 있는 HF 실장 시스템의 치수
3
3
3
3
그림 3.9 - 6 매트릭스 트레이 체인저가 있는 HF 실장 시스템의 치수 (mm 단위 )
3
참고 사항 3
매트릭스 트레이 체인저는 컴포넌트 트롤리를 대신하여 위치 2 및 4 에 결합할 수 있습니다.
