사용자 매뉴얼 SIPLACE HF 시리즈 3 기술 자료
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 3.10 제어장치
127
컴포넌트 바코드 스캐너 3
중앙 콘손의 각 면에는 브래킷이 있는데 여기에는 Datalogic DL 910 컴포넌트 바코드 스캐너가
있습니다. 이 바코드 스캐너를 통해 컴포넌트를 신속하고 안정적으로 셋업하거나 들어올릴 수
있습니다.
3.10.3 제어장치의 인체공학적 배열
125 페이지에 있는 그림 3.10 - 1 에 제어장치의 위치가 간략히 소개되어 있습니다 . 제어장치는
다음과 같은 그룹으로 나누어집니다.
다음과 같은 장치가 있는 중앙 콘솔의 오른쪽 ( 압축 공기 장치 ) 에 있는 오퍼레이터 패널 3
– LCD 터치스크린
– 트랙볼이 있는 키보드
– 시작 버튼 , 정지 버튼
다음과 같은 장치가 있는 중앙 콘솔의 왼쪽 ( 전원공급장치 ) 에 있는 오퍼레이터 패널 3
– LCD 터치스크린
– 트랙볼이 있는 키보드
– 컴포넌트 카운터
– 시작 버튼
– 정지 버튼
– 주 전원 스위치
다음과 같은 장치가 있는 PCB 컨베이어의 입 / 출력 면 3
– 비상 정지 버튼
– 시작 버튼 , 정지 버튼
– 컴포넌트 트롤리를 결합 및 해제할 때 누르는 버튼
3 기술 자료 사용자 매뉴얼 SIPLACE HF 시리즈
3.10 제어장치 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
128
3.10.3.1 실장기 오퍼레이터 패널에 있는 제어장치
두 오퍼레이터 패널의 제어 기능은 동일합니다.
모니터 , 키보드 , 시작 버튼 및 정지 버튼 3
실장기의 양 쪽에는 모니터와 키보드가 하나씩 있습니다.
시작 버튼과 정지 버튼은 키보드 아래 있습니다 . 경우에 따라 화면의 대화상자를 통해 버튼을 사
용하여 일정 작업을 활성화하도록 지시하며 이 배열로 인해 해당 작업을 활성화하거나 대화식으
로 제어하는 것이 더 쉬워집니다.
주 전원 스위치 3
주 전원 스위치는 전원 모듈의 부분입니다 . 이 스위치는 PCB 전송 방향에서 볼 때 왼쪽 오퍼레
이터 패널에 있습니다 . 이 위치에 있는 이유는 이 스위치를 서비스 및 예방 유지보수 작업을 수
행할 경우에만 사용하고 빈번하게 사용하지 않기 때문입니다.
3.10.3.2 실장기 입력 및 출력 면에 있는 제어장치
실장기의 입력 및 출력 면에 있는 제어장치는 동일한 기능을 수행합니다.
비상 정지 버튼 , 시작 버튼 및 정지 버튼 3
PCB 컨베이어의 입력 및 출력 면에 모두 비상 정지 버튼이 한 개 시작 버튼 및 정지 버튼이 두 개
씩 있습니다. 이 배열은 비상 정지 버튼을 위한 것인데 이 배열을 통해 어느 위치에서도 신속하
고 쉽게 버튼을 누를 수 있습니다.
그 외에도 장비 내부에서 수행하는 작업을 모두 확인할 수 있도록 예방 유지보수 , 서비스 및 셋
업 작업 중에 실장 헤드 및 실장 영역을 아무 제한 없이 볼 수 있는 것이 중요합니다. 예를 들어
테스트 단계에서나 단일 기능을 시작할 경우에 특히 중요합니다.
사용자 매뉴얼 SIPLACE HF 시리즈 3 기술 자료
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 3.11 갠트리
129
3.11 갠트리
3.11.1 HF 실장기에 있는 갠트리의 위치
3

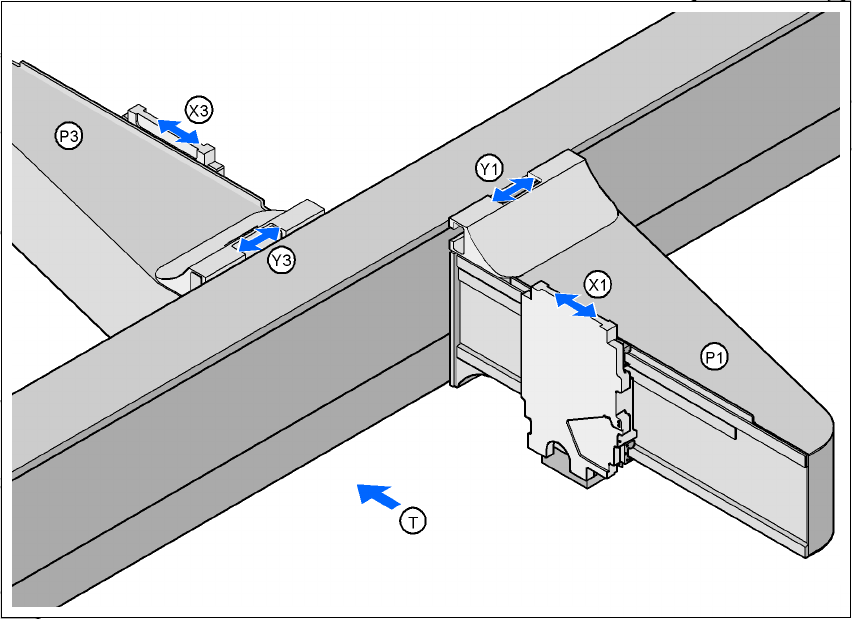

그림 3.11 - 1 HF 실장기에 있는 갠트리의 위치
3
P1 갠트리 1
X1 X 축 , 갠트리 1
Y1 Y 축 , 갠트리 1
P3 갠트리 3
X3 X 축 , 갠트리 3
Y3 Y 축 , 갠트리 3
(T)PCB 전송 방향
갠트리 시스템은 기능 그룹 두 개로 구성되어 있습니다.
– X 축
– Y 축
실장 영역 2
실장 영역 1
