사용자 매뉴얼 SIPLACE HF 시리즈 3 기술 자료 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 3.11 갠트리 129 3.11 갠트리 3.11.1 HF 실장기에 있는 갠트리의 위치 3 그림 3.11 - 1 HF 실장기에 있는 갠트리의 위치 3 P1 갠트리 1 X1 X 축 , 갠트리 1 Y1 Y 축 , 갠트리 1 P3 갠트리 3 X3 X 축 , 갠트리 3 Y3 Y 축 , …

3 기술 자료 사용자 매뉴얼 SIPLACE HF 시리즈

3.10 제어장치 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판

128

3.10.3.1 실장기 오퍼레이터 패널에 있는 제어장치

두 오퍼레이터 패널의 제어 기능은 동일합니다.

모니터 , 키보드 , 시작 버튼 및 정지 버튼 3

실장기의 양 쪽에는 모니터와 키보드가 하나씩 있습니다.

시작 버튼과 정지 버튼은 키보드 아래 있습니다 . 경우에 따라 화면의 대화상자를 통해 버튼을 사

용하여 일정 작업을 활성화하도록 지시하며 이 배열로 인해 해당 작업을 활성화하거나 대화식으

로 제어하는 것이 더 쉬워집니다.

주 전원 스위치 3

주 전원 스위치는 전원 모듈의 부분입니다 . 이 스위치는 PCB 전송 방향에서 볼 때 왼쪽 오퍼레

이터 패널에 있습니다 . 이 위치에 있는 이유는 이 스위치를 서비스 및 예방 유지보수 작업을 수

행할 경우에만 사용하고 빈번하게 사용하지 않기 때문입니다.

3.10.3.2 실장기 입력 및 출력 면에 있는 제어장치

실장기의 입력 및 출력 면에 있는 제어장치는 동일한 기능을 수행합니다.

비상 정지 버튼 , 시작 버튼 및 정지 버튼 3

PCB 컨베이어의 입력 및 출력 면에 모두 비상 정지 버튼이 한 개 시작 버튼 및 정지 버튼이 두 개

씩 있습니다. 이 배열은 비상 정지 버튼을 위한 것인데 이 배열을 통해 어느 위치에서도 신속하

고 쉽게 버튼을 누를 수 있습니다.

그 외에도 장비 내부에서 수행하는 작업을 모두 확인할 수 있도록 예방 유지보수 , 서비스 및 셋

업 작업 중에 실장 헤드 및 실장 영역을 아무 제한 없이 볼 수 있는 것이 중요합니다. 예를 들어

테스트 단계에서나 단일 기능을 시작할 경우에 특히 중요합니다.

사용자 매뉴얼 SIPLACE HF 시리즈 3 기술 자료

소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 3.11 갠트리

129

3.11 갠트리

3.11.1 HF 실장기에 있는 갠트리의 위치

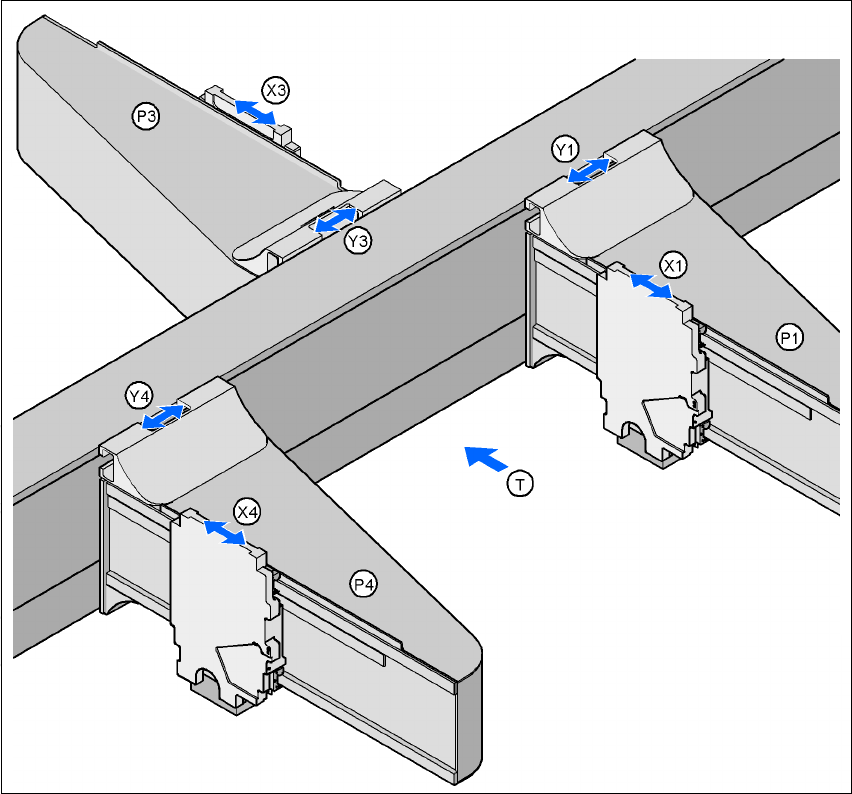

그림 3.11 - 1 HF 실장기에 있는 갠트리의 위치

P1 갠트리 1

X1 X 축 , 갠트리 1

Y1 Y 축 , 갠트리 1

P3 갠트리 3

X3 X 축 , 갠트리 3

Y3 Y 축 , 갠트리 3

(T)PCB 전송 방향

갠트리 시스템은 기능 그룹 두 개로 구성되어 있습니다.

– X 축

– Y 축

실장 영역 2

실장 영역 1

3 기술 자료 사용자 매뉴얼 SIPLACE HF 시리즈

3.11 갠트리 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판

130

3.11.2 HF/3 실장기에 있는 갠트리의 위치

그림 3.11 - 2 HF/3 실장기에 있는 갠트리의 위치
