3 기술 자료 사용자 매뉴얼 SIPLACE HF 시리즈 3.14 유연성 있는 이중 PCB 컨베이어 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 146 3.14.3 기능 설명 유연성 있는 이중 컨베이어에는 전기적으로 그리고 기계적으로 서로 독립 적인 두 개의 컨베이어 트 랙 이 있 습니 다 . 단일 컨베이어의 경우 이 두 트 랙 의 기능 은 동 일 합니 다( 142 페 이지 3…
사용자 매뉴얼 SIPLACE HF 시리즈 3 기술 자료
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 3.14 유연성 있는 이중 PCB 컨베이어
145
3.14.2 기술 자료
3
컨베이어의 고정면 오른쪽 또는 왼쪽
PCB 형식
표준 ( 길이 x 높이)
" 와이드 보드 " 모드
" 긴 보드 " 선택사양
" 와이드 보드 " 모드에서의 긴 보드
선택사양
" 단일 컨베이어 " 모드에서의 이중 컨베이어
표준 ( 길이 x 높이)
" 와이드 보드 " 모드
" 긴 보드 " 선택사양
" 와이드 보드 " 모드에서의 긴 보드 선택
사양
50 x 50mm²~ 450 x 216mm²
50 x 80mm²~ 450 x 250mm²
50 x 80mm²~ 610 x 216mm²
50 x 80mm²~ 610 x 250mm²
50 x 50mm²~ 450 x 380mm²
50 x 50mm²~ 450 x 450mm²
50 x 80mm²~ 610 x 380mm²
50 x 80mm²~ 610 x 450mm²
PCB 두께
기본 0.3mm ~ 4.5mm ± 0.2mm
(요청시 보다 두꺼운 PCB 도 가능함 )
PCB 의 최대 뒤틀림 위 : 6mm - PCB 두께
아래 :
0.3mm + PCB 두께
PCB 무게 최대 3kg
PCB 아래 간격
기본
선택사양
25 mm ± 0.2mm
최대 40 mm ± 0.2mm
PCB 전송 높이830mm ± 15mm(기본 )
900mm ± 15mm( 선택사양 )
930mm ± 15mm( 선택사양 )
950mm ± 15mm(SMEMA: 선택사양 )
인터페이스 종류
SMEMA / SIEMENS
컴포넌트 없는 PCB 처리 에지 3mm
PCB 교환 시간 < 2.5 초
PCB 포지셔닝 정확도 ± 0.5mm
컨베이어 모드 동기식 또
는 비동기식
각 컨베이어에 있는 컴포넌트 동일 또는 다름
각 컨베이어에 있는 PCB 폭 동일 또는 다름
나쁜 피듀셜 검출 동기식 : 불가 , 비동기식 : 가능
자동 폭 조절 동기식 : 불가 , 비동기식 : 가능
3 기술 자료 사용자 매뉴얼 SIPLACE HF 시리즈
3.14 유연성 있는 이중 PCB 컨베이어 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
146
3.14.3 기능 설명
유연성 있는 이중 컨베이어에는 전기적으로 그리고 기계적으로 서로 독립적인 두 개의 컨베이어
트랙이 있습니다 . 단일 컨베이어의 경우 이 두 트랙의 기능은 동일합니다(142
페이지 3.13.3 단
원 참조).
3.14.4 " 유연성 있는 이중 컨베이어 " 성능 특징
" 유연성 있는 이중 컨베이어 " 의 성능 특징으로 인해 컨베이어 트랙을 기본 폭인 216mm 보다
넓게 넓힐 수 있습니다. 이렇게 보다 넓은 PCB 는 이중 컨베이어가 있는 장비에서 처리할 수 있
습니다. 두 번째 컨베이어 트랙의 측면 벽은 완전히 함께 이동하며 이와 동시에 컨베이어 트랙을
비활성화합니다.
3
그림 3.14 - 2 단일 컨베이어 모드에서의 유연성 있는 이중 컨베이어
3
3
3.14.5 컨베이어 트랙 정의
오른쪽 컨베이어 트랙 ( 전송 방향으로 볼 때 오른쪽 ) 이 " 컨베이어 1" 로 , 왼쪽이 " 컨베이어 2"
로 각각 지정되었습니다(147
페이지의 그림 3.14 - 3 참조).

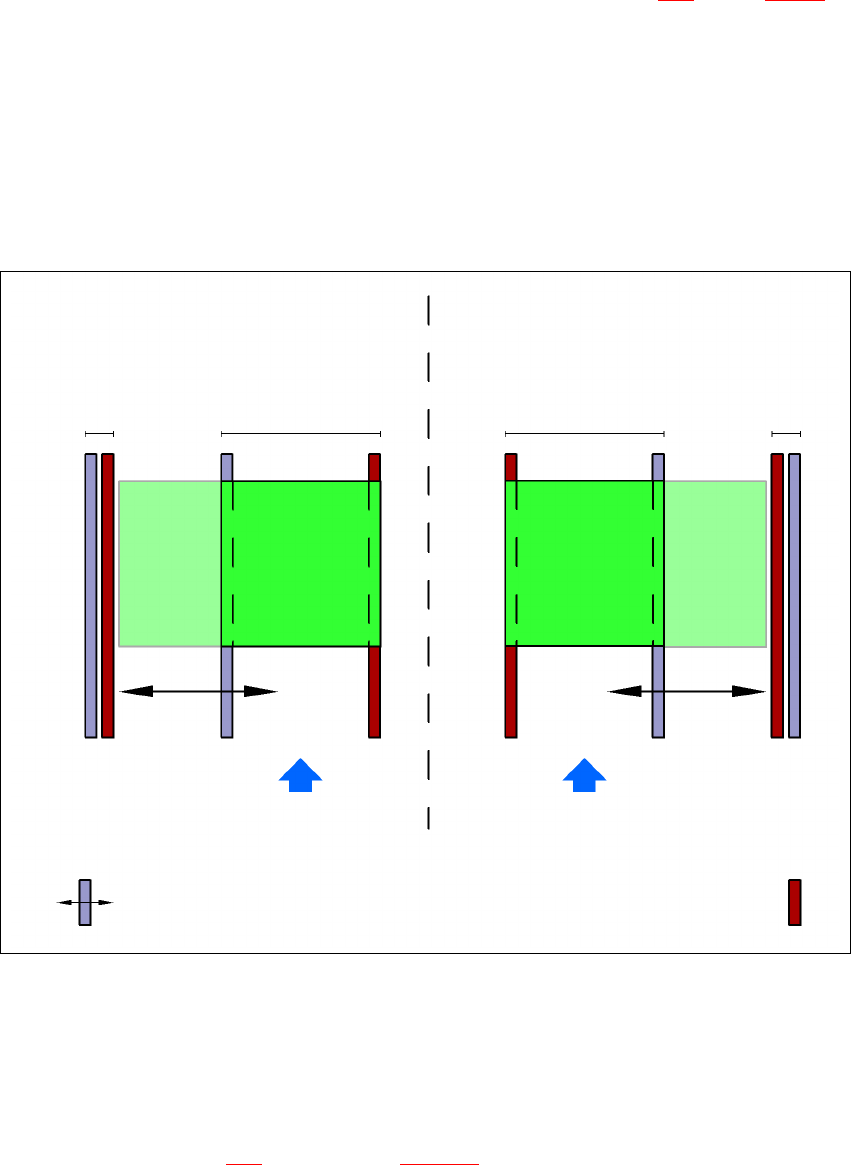

컨베이어 트랙 2 가 넓혀진 이중 컨베이어
( 왼쪽이 컨베이어의 고정 면 )
컨베이어 트랙 2
가 비활성화됨
컨베이어 트랙 1 컨베이어 트랙 2 컨베이어 트랙 1
이 비활성화됨
PCB 전송 방향 PCB 전송 방향
고정식 컨베이어 측면 벽
컨베이어 트랙 1 이 넓혀진 이중 컨베이어
( 오른쪽이 컨베이어의 고정 면 )
이동 가능한 컨베이어 측면 벽
사용자 매뉴얼 SIPLACE HF 시리즈 3 기술 자료
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 3.14 유연성 있는 이중 PCB 컨베이어
147
3.14.6 컨베이어 트랙 폭 정의
3.14.6.1 기본 폭
컨베이어 트랙의 기본 폭은 컨베이어의 고정면의 올바른 위치로 정의한 최대 컨베이어 폭입니다
. 이는 트랙 당 216mm 를 넘을 수 없습니다.
3.14.6.2 보다 넓은 컨베이어 트랙
컨베이어 트랙은 컨베이어의 고정 면 벽을 정상 위치에서 이동하여 최대 250mm 까지 넓힐 수 있
습니다.
3.14.6.3 단일 컨베이어 모드에서의 이중 컨베이어
이중 컨베이어는 온라인 상에서 구성하여 단일 컨베이어로 만들 수 있습니다. 그러려면 컨베이
어 트랙 하나가 완전히 함께 이동하여 비활성화됩니다(146
페이지의 그림 3.14 - 2 참조). 그러
면 컨베이어 폭을 최대 450mm 까지 넓힐 수 있습니다.
3.14.7 전송 모드
유연성 있는 이중 컨베이어는 두 가지 모드로 사용할 수 있습니다.
– 동기식 컨베이어 모드
– 비동기식 컨베이어 모드
3

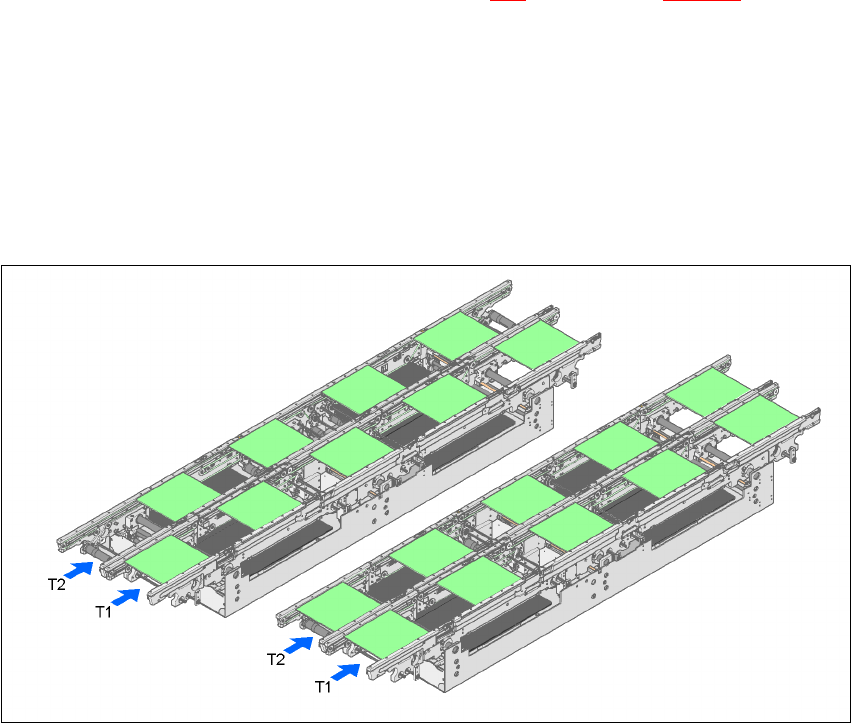

그림 3.14 - 3 전송 모드
동기식 컨베이어 모드비동기식 컨베이어 모드
