사용자 매뉴얼 SIPLACE HF 시리즈 4 셋업 및 작동 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 4.3 배달 구성 및 운반 157 4.2.2.2 이중 컨베이어 4 그림 4.2 - 6 PCB 컨베이어의 오른쪽 측면과 장비 중앙 사이의 거리 (mm 단위 ) ( 이중 컨베이어 ) 4 M 장비 중 앙 T PCB 전송 방 향 4.3 배달 구성 및 운반 4.3.1 운 송 포장 실…
4 셋업 및 작동 사용자 매뉴얼 SIPLACE HF 시리즈
4.2 실장 시스템의 치수 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
156
4.2.2 PCB 컨베이어의 오른쪽 측면과 장비 중앙 사이의 거리
4.2.2.1 단일 컨베이어
4

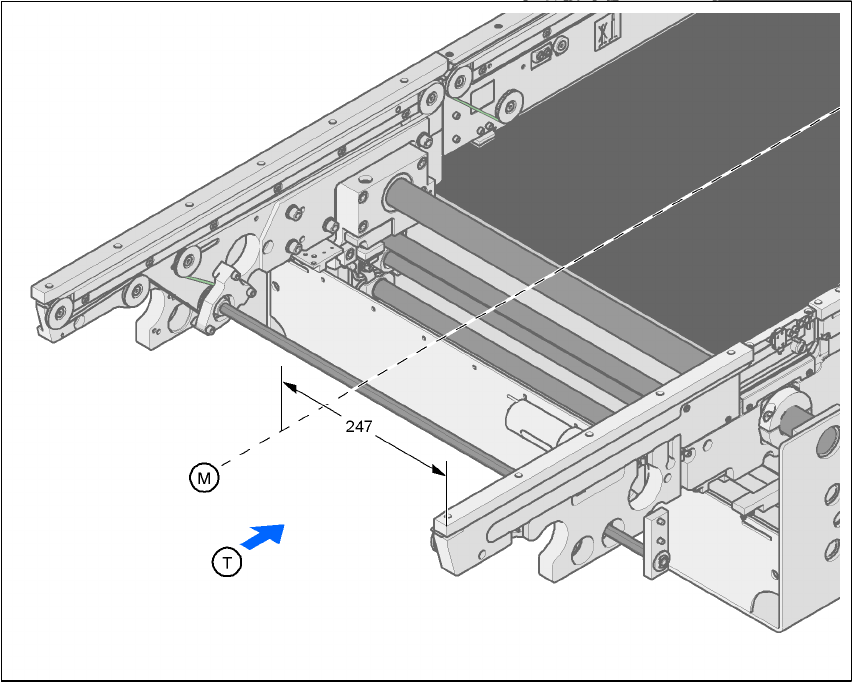

그림 4.2 - 5 PCB 컨베이어의 오른쪽 측면과 장비 중앙 사이의 거리 (mm 단위 )
( 단일 컨베이어 )
4
M 장비 중앙
T PCB 전송 방향
사용자 매뉴얼 SIPLACE HF 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 4.3 배달 구성 및 운반
157
4.2.2.2 이중 컨베이어
4

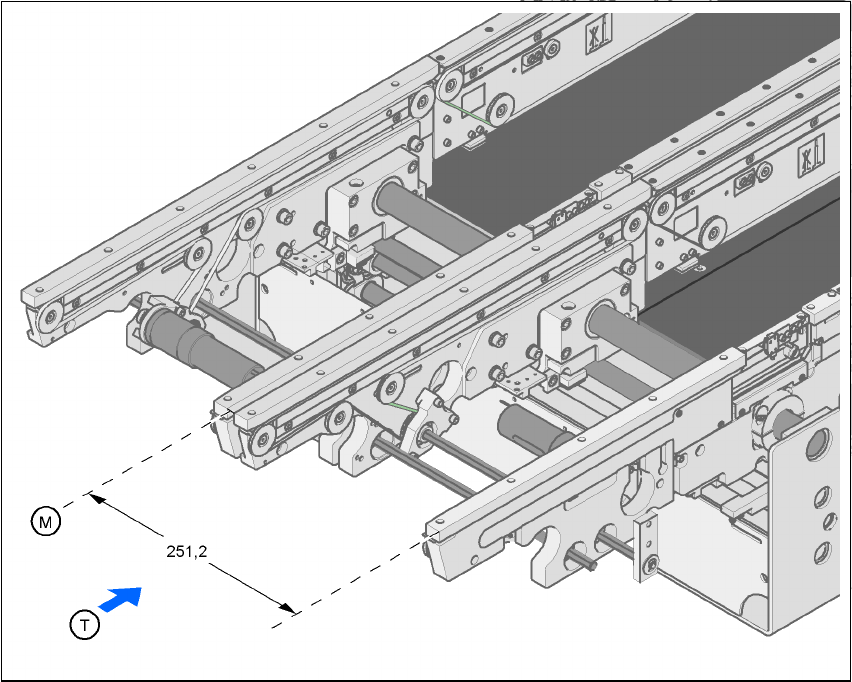

그림 4.2 - 6 PCB 컨베이어의 오른쪽 측면과 장비 중앙 사이의 거리 (mm 단위 )
( 이중 컨베이어 )
4
M 장비 중앙
T PCB 전송 방향
4.3 배달 구성 및 운반
4.3.1 운송 포장
실장기는 안정적인 나무 팔레트 위에 달아놓은 나무 상자에 담아 공급합니다.
4.3.1.1 운송 포장의 치수
나무 상자의 치수는 다음과 같습니다.
4 셋업 및 작동 사용자 매뉴얼 SIPLACE HF 시리즈
4.3 배달 구성 및 운반 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
158
길이 2404mm
폭 2790mm
높이 1600mm 4

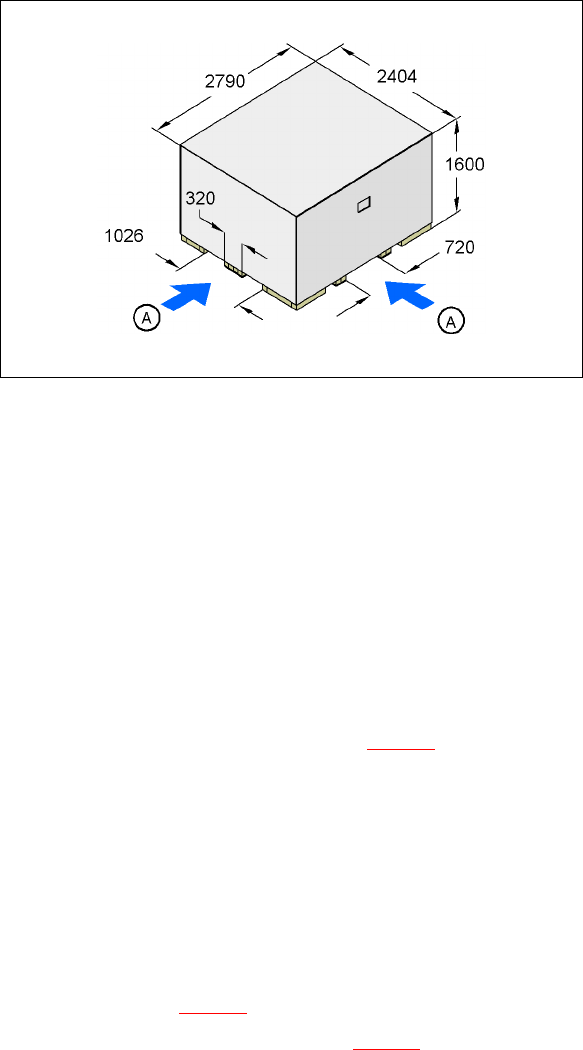

그림 4.3 - 1 운반용 나무 상자 - 치수 (mm 단위 )
(A) 지게차를 끼우는 지점
4.3.1.2 운송 준비를 마친 실장기의 무게
운송 준비를 마친 실장기의 무게는 포장을 포함하여 HF 장비의 경우에는 4287kg 이고 HF/3 장
비의 경우에는 4337kg 입니다.
4.3.2 배달 시 구성
배달 시 실장기는 다음과 같이 구성합니다.
– PCB 입력 면에 있는 확장 키트 ( 그림 4.2 - 3
의 지점 1) 는 기본 장비에서 떼어놓습니다.
– 기본 장비의 전기 케이블을 모두 분리합니다.
– 단일 컨베이어나 이중 컨베이어의 트랙 폭은 136mm 로 설정합니다 . 장비를 미세 조정할 경우
이 폭 설정이 중요합니다.
그래야 이중 컨베이어에서 컨베이어 모터 및 왼쪽 트랙에 있는 컨베이어 광 센서의 전기 플러
그인 연결에 쉽게 액세스할 수 있습니다.
– 단일 컨베이어 및 이중 컨베이어의 입력 컨베이어를 분리합니다 . 컨베이어 모터 및 광 센서의
전기 케이블을 분리합니다.
– 양 키보드 ( 그림 4.2 - 3
의 지점 4) 는 수직으로 접습니다.
– 주 오류 표시등을 분리합니다(그림 4.2 - 3
의 6 지점 ).
– 갠트리 축은 모두 납품용 줄로 묶습니다.
