사용자 매뉴얼 SIPLACE HF 시리즈 4 셋업 및 작동

소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 4.4 설치 장소에 있는 인프라

163

또한 장비 다리 한쪽에 하중이 치중하여 장비 다리가 변형되는 것을 막을 수도 있습니다. 장

비를 들어올릴 때 다른 사람이 함께 지켜봐야 장비가 한쪽으로 기울지 않도록 할 수 있습니다.

4.3.4.4 장비 운반 시 반드시 참고해야 하는 사항

경고

장비를 운반하는 경우 다리가 모두 바닥에 닿지 않도록 해야 합니다. 그렇지 않으면 장비 다리가

바닥에 끌려 장애물과 부딪칠 수 있습니다. 따라서 장비 프레임에 있는 장비 다리 부분이 손상될

수 있습니다.

4.4 설치 장소에 있는 인프라

4.4.1 기반 품질에 관한 권장사항

실장기를 사용할 때에는 동력으로 인해 진동이 발생할 수 있으므로 실장기의 기반은 단단하고 평

평해야 합니다. 진동 크기는 기반의 상태에 따라 달라집니다. 바닥 하중 파라미터를 초과하지 않

는 한 다음가 같은 것들이 적합합니다.

– 철근 콘크리트 천장 구조물 ( 예: 생산실 천장)

– 철근 콘크리트 바닥 널빤지(예: 지하실이 없는 생산실의 콘크리트 바닥 )

– 바닥이 이중으로 되어있는 방 . 단 , 이중 바닥 사이의 공간에 안정적인 기반물이 들어있어야 함

. 철근 도리나 콘크리트로 만들어진 이 중간 기반물에도 동일한

셋업 조건이 적용됩니다.

4.4.1.1 장비 무게 및 바닥 하중

장비 무게 및 바닥 하중에 대해서는 151 페이지의 4.1 단원에서 확인할 수 있습니다.

4.4.1.2 진동 제한사항

실장기는 지면 진동에 민감하지는 않지만 다음과 같은 진동 제한사항을 준수해야 합니다.

파라미터 값

4 셋업 및 작동 사용자 매뉴얼 SIPLACE HF 시리즈

4.4 설치 장소에 있는 인프라 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판

164

4.4.2 압축 공기 공급장치

4.4.2.1 압축 공기 공급장치 점검

압축 공기 공급장치가 해당 장비 사양에 부합하는지 점검하십시오 (93 페이지 3.3 에 있는 표 참

조).

참고 사항

"고객 건물에 있는 SMD 시스템에 대한 네트워크 구성 ( 전기 및 압축 공기 )" 이라는 문서 ( 품목

번호 : 00191409-xx) 에서는 해당 사양에 부합하기 위해 취할 수 있는 조치에 대해 설명하고 있

습니다.

 설치 장소의 압축 공기 특징을 기록하십시오 .

진동 속도의 3 옥타브 분광 값

5-100Hz

v < 250µm/s

시간 곡선에서의 v

max

값

max

< 1.5mm/s

사용자 매뉴얼 SIPLACE HF 시리즈 4 셋업 및 작동

소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 4.4 설치 장소에 있는 인프라

165

4.4.2.2 실장기의 압축 공기 연결

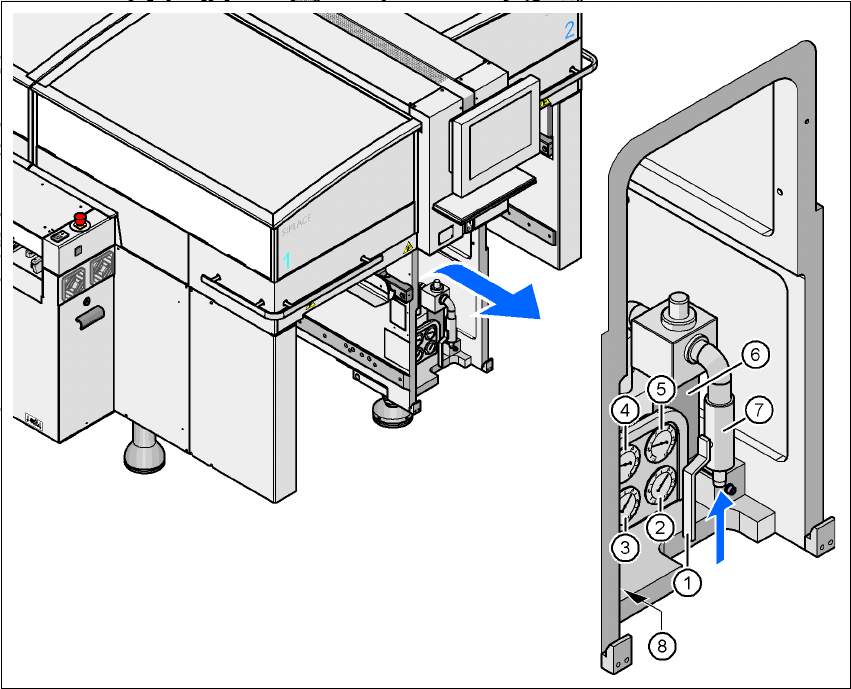

그림 4.4 - 1 압축 공기 라인 연결

(1) 밸브를 "OPEN" 위치에 놓습니다.

(2) 장비 컴포넌트 공급 압력계

적정 압력 : 0.48 ± 0.025MPa, 4.8 ± 0.25 바 ( 디스플레이 범위 : 0 - 0.6MPa, 0 - 6 바 )

(3) 갠트리 배전기 공급 압력계

적정 압력 : 0.46 ± 0.01MPa, 4.6 ± 0.1 바 ( 디스플레이 범위 : 0 - 0.6MPa, 0 - 6 바 )

(4) 벌크 케이스 피더 공급 압력계

적정 압력 : 0.25 ± 0.05MPa, 2.5 ± 0.5 바 ( 디스플레이 범위 : 0 - 0.6MPa, 0 - 6 바 )

(5) 입력 압력계

적정 압력 : 0.5 - 1.0MPa, 5 - 10 바 ( 표시 범위 : 0 - 1.0MPa, 0 - 10 바 )

(6) 압축 공기 필터

(7) 압축 공기 연결

(8) 압축 공기 보드 결합용 6 각형 나사
