사용자 매뉴얼 SIPLACE HF 시리즈 4 셋업 및 작동 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 4.4 설치 장소에 있는 인프라 167 3 x 415 V AC ± 5 % , 50/60 Hz 주 전압이 공급 됩 니다 . 이는 주 전원 스위치를 꺼 도 시스템 일 부에는 치명적일 수 있는 전압이 흐름 을 의 미 합니다 . 따 라서 실장 시스템을 올바로 다 루 지 않으 면 목…
4 셋업 및 작동 사용자 매뉴얼 SIPLACE HF 시리즈
4.4 설치 장소에 있는 인프라 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
166
경고
압축되어 있는 상태에서는 압축 공기 라인을 분리하지 마십시오 . 부상의 위험이 있습니다. 4
4.4.3 주 전원공급장치
4

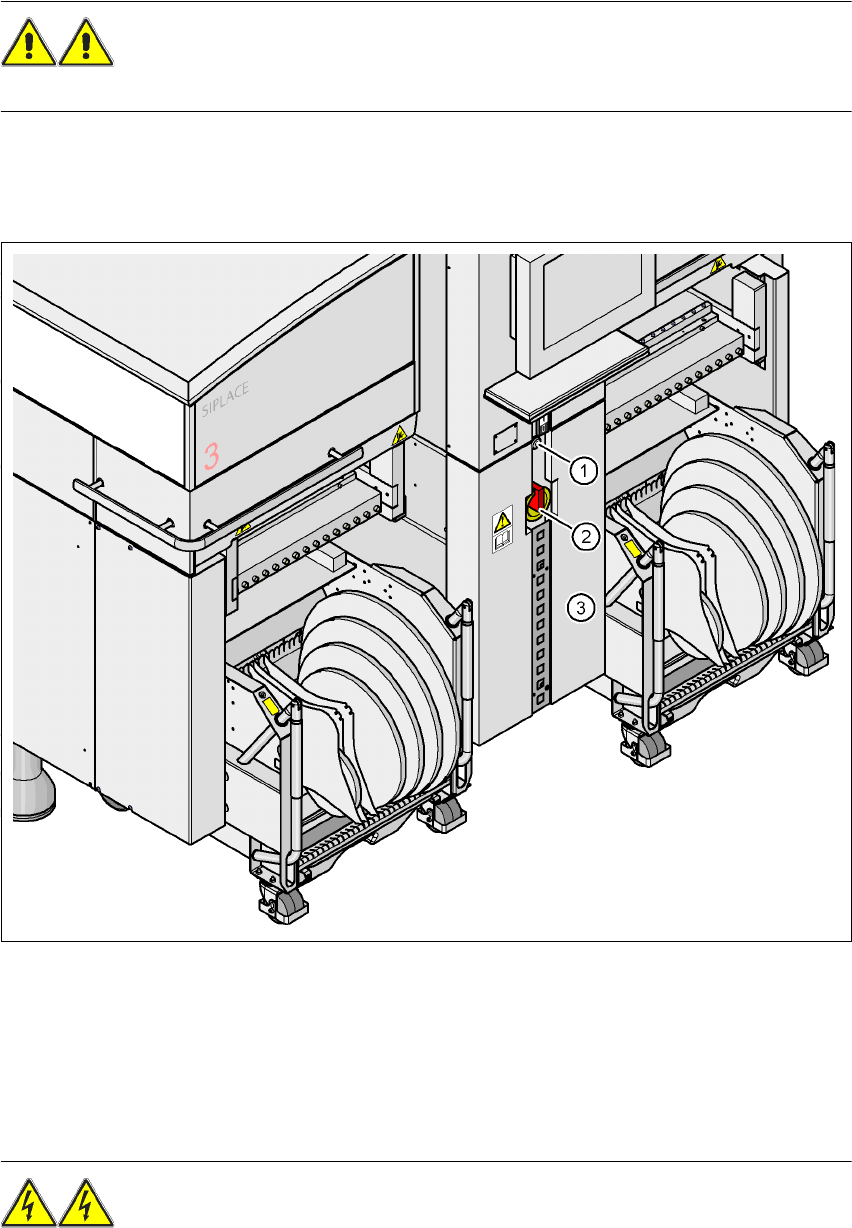

그림 4.4 - 2 장비 전원공급장치의 위치
4
(1) 주 전원 스위치
(2) 잠금
(3) 덮개
4.4.3.1 위험 지시 사항
경고
실장 시스템에는 3 x 208 VAC, 3 x 230 VAC, 3 x 380 VAC, 3 x 400 VAC 또는
사용자 매뉴얼 SIPLACE HF 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 4.4 설치 장소에 있는 인프라
167
3 x 415 VAC ± 5 %, 50/60 Hz 주 전압이 공급됩니다 . 이는 주 전원 스위치를 꺼도 시스템 일
부에는 치명적일 수 있는 전압이 흐름을 의미합니다 . 따라서 실장 시스템을 올바로 다루지 않으
면 목숨을 잃거나 중상을 당하거나 장비가 크게 손상될 수 있습니다 .
해당 사고 방지 및 DIN 규정 ( 특히 DIN EN 60 204, 1 부 ) 을 항상 준수하십시오 .
교육을 받아 자격을 갖춘 직원들만 전원공급장치 덮개를 열고 장비를 전원에 연결하도록 해
야 합니다.
4
4
4.4.3.2 주 전원공급장치 점검
주 전원공급장치가 해당 장비 사양에 부합하는지 점검하십시오 (93 페이지의 3.3 에 있는 표 참
조).
참고 사항
"고객 건물에 있는 SMD 시스템에 대한 네트워크 구성 ( 전기 및 압축 공기 )" 이라는 문서 ( 품목
번호 : 00191409-xx) 에서는 해당 사양에 부합하기 위해 취할 수 있는 조치에 대해 설명하고 있
습니다.
4
4
4
4.4.3.3 전원공급장치 케이블 - 사양
전원공급장치 케이블에는 다음과 같은 사양이 적용됩니다.
5 x 6mm²(3 x 380 VAC / 3 x 400 VAC / 3 x 415 VAC 의 경우 )
5 x 6 mm²(3 x 208 VAC / 3 x 230 VAC 의 경우 )
와이어의 색 코딩은 시스템을 작동하는 국가에 따라 다릅니다.
4 셋업 및 작동 사용자 매뉴얼 SIPLACE HF 시리즈
4.4 설치 장소에 있는 인프라 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
168
경고
각각의 개별 장비 및 설치된 옵션(예: MTC, 생산성 리프트 , 진공 펌프 ) 의 전기 케이블은 명확
히 구분하여 할당하는 데 의심이 없도록 해야 합니다 . 장비를 작동하는 해당 국가의 규정이 적용
됩니다.
4
그림 4.4 - 3 주 전원 케이블의 단면도
4
(1) 전원공급장치 케이블
(2) 케이블 그랜드의 각도
(3) 장비 프레임에 전원공급장치를 고정시키는 끈
