4 셋업 및 작동 사용자 매뉴얼 SIPLACE HF 시리즈
4.4 설치 장소에 있는 인프라 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
170
4.4.3.5 돌입전류 제한 점퍼 점검
돌입전류 제한 공급 전압과 관련하 구성해야 합니다. 돌입전류 제한 보드의 플러그인
점퍼를 사용해야 합니다(그 4.4 - 5
의 항목 1).
4

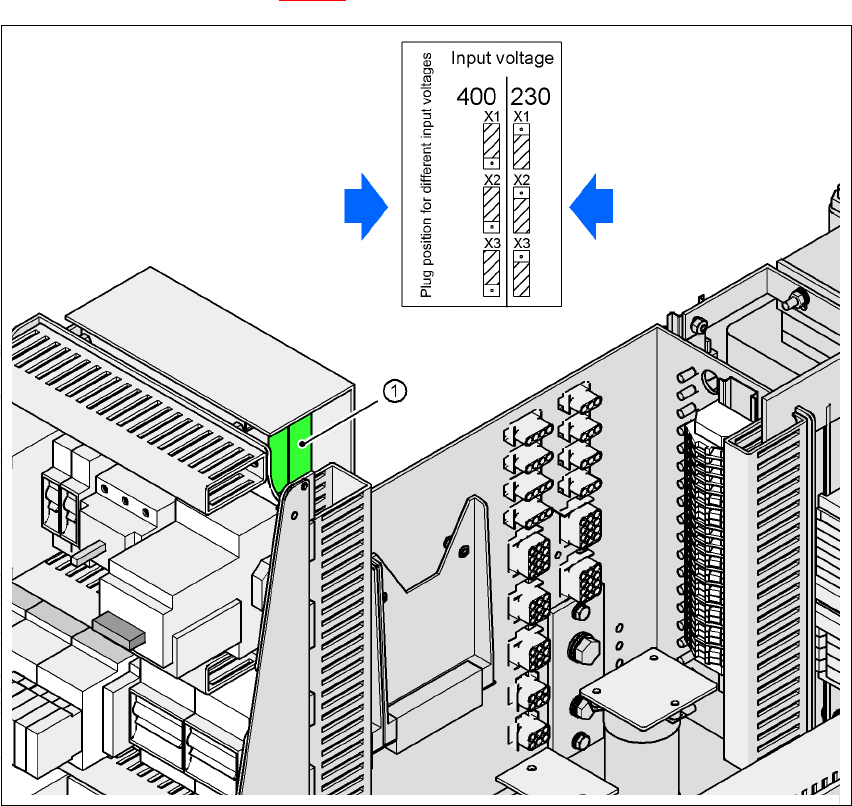

그림 4.4 - 5 돌입전류 제한용 보드 및 커넥터의 위치
4
(1) 돌입전류 제한 보드
X1, X2, X3돌입전류 제한 구성을 위한 연결
점퍼 지정을 인하고 요하면 수정하시오 .
3 x 308VAC
3 x 400VAC
3 x 415VAC
3 x 208VAC
3 x 230VAC
사용자 매뉴얼 SIPLACE HF 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 4.5 실장기 셋업
171
4.5 실장기 셋업
4.5.1 장비에서 PCB 전송
장비는 PCB 전송 이를 다이 설정해야 합니다.
830mm ± 15mm 4
900mm ± 15mm SMEMA 4
930mm ± 15mm SMEMA 4
950mm ± 15mm SMEMA 4
참고 사항
PCB 전송 이는 PCB 컨베이어의 상단 과 장비 다리의 하단 사이의 거리입다.
4.5.2 경고 지침
위험
SIEMENS 자격이 있는 자 실장기를 셋업하고 작동시 수 있습니다.
항상 해당 사고 방지 규정을 수하시오 .
장비 다리를 부하기 위 장비 아래 마십시오 . 모듈 및 부품 컴포넌트 더 테
이블용 공간을 통해착할 수 있습니 . 반드시 장비 아래서 조을 수행해야 하는 경
우에는 적한 방법을 사용하 장비를 단단 고정시켜야 합니다. 의 지지대를
함께 사용해야 합니다.
과정 중 갠트리는 PCB 컨베이어 영 위에서 리의 직임을 제한하지 포지
닝해야 부상의 위험을 방지 수 있습니다.
사람이 이 실장기 이를 조절해야 합니다.
한 사람 요한 조을 수행합니다.
다른 한 명 과정 중에 들어 장비를 주시하 장비가 직이지 해야
다.
수 안전 신발을 신어 발을 보호하시오 . 장비 다리는 각각 6.75kg 다.
4.5.3 도구 및 장비
실장기의 이를 조면 다같은 도구 및 장비가 합니다.
스패 17/19, 품목 : 00096278-01
4 셋업 및 작동 사용자 매뉴얼 SIPLACE HF 시리즈
4.5 실장기 셋업 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
172
17 기는 결 장치 실더에 있는 공기 연결 장치를 분리하기 위한 것입다. 4
스패 30/36, 품목 : 00096286-01
36 기는 장비 다리 이를 조하기 위한 6 각형 사 M24x80 용입다. 4
스패 , 기 65, 품목 : 00353827-01
65 기는 "HS50" 장비 다리의 6 각형 사 M24 용입다. 4
앨런키, 기 10, 품목 : 00373926-01
이서 고정을 위한 6 각형 사 M12x80 4
앨런키, 기 14, 품목 : 00373927-01
장비 다리 이를 조하기 위을 고정하는 6 각형 사 M16x90
4
앨런키, 기 19, 품목 : 00373928-01
장비 다리 프를 램핑하기 위한 6 각형 사 M24x90 4
지게
:최소 1800mm 4
반 능력 :최하 6000kg 4
폭: 4.5 - 1
4
: 도 0.02 mm/m
에어반 시스템 : SIPLACE HSxx, 품목 : 00119002-01
