4.5.4 PCB 전송 높이 사전 설정
그림 4.5 - 1 에서와 같이 지게차의 포크를 실장기 밑으로 집어넣습니다.
4

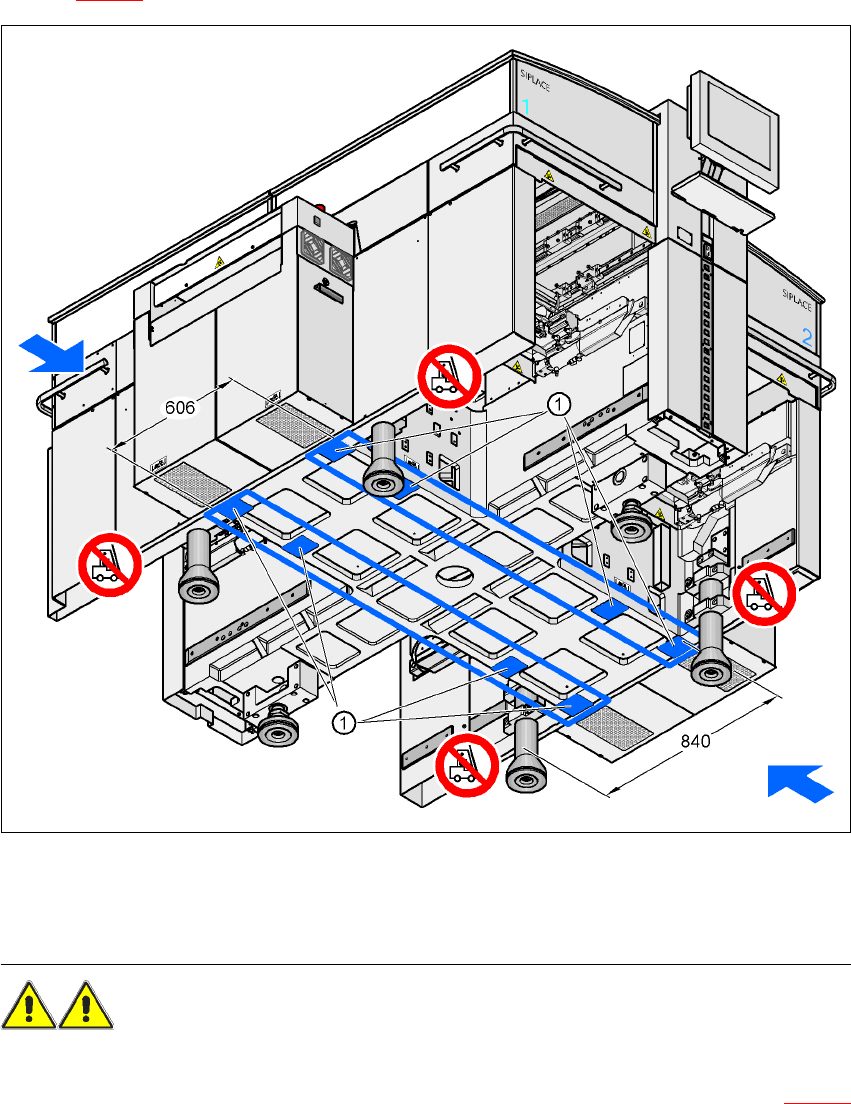

그림 4.5 - 1 접촉면 - 포크가 PCB 전송 방향과 평행을 이룸
(1) 지게차 지게 부분의 접촉면
경고
실장기를 들어올리기 전에 다음 지점을 참고해야 장비가 크게 손상되는 것을 피할 수 있습니다.
– 장비의 두 다리 사이에 들어갈 수 있도록 포크 사이를 벌립니다(끼우는 지점은 그림 4.3 - 2
에 나와있습니다 ). 장비 다리 사이의 거리는 776mm 입니다 . 장비 프레임의 측면 부분으로
들어올리기 위해 포크 간 거리를 더 벌리면 장비 프레임이 변형될 수 있습니다.

4 셋업 및 작동 사용자 매뉴얼 SIPLACE HF 시리즈
4.5 실장기 셋업 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
174
장비를 들어올릴 때에는 포크 위에 하중에 고르게 분산되도록 해야 합니다. 포크와 실장기 사
이에 단단한 버팀목을 대야 장비를 들어올릴 때 장비가 기울어지는 것을 막을 수 있습니다.
또한 장비 다리 한쪽에 하중이 치중하여 장비 다리가 변형되는 것을 막을 수도 있습니다. 장
비를 들어올릴 때 다른 사람이 함께 지켜봐야 장비가 한쪽으로 기울지 않도록 할 수 있습니다.
지게차로 장비를 약 35cm 들어올리십시오 . 그래야 실수로 장비 다리를 낮출 경우에 발을 다
칠 우려가 없습니다.
실장기 높이는 6 피트입니다.
– 장비 다리 4 개 ( 그림 4.5 - 2
의 항목 1)
– 필요에 따라 높이를 조절할 수 있는 스페이서(그림 4.5 - 2
의 항목 3 과 4) 가 있는 "HS50"
장비 다리 2 개 ( 그림 4.5 - 2
의 항목 2).
4

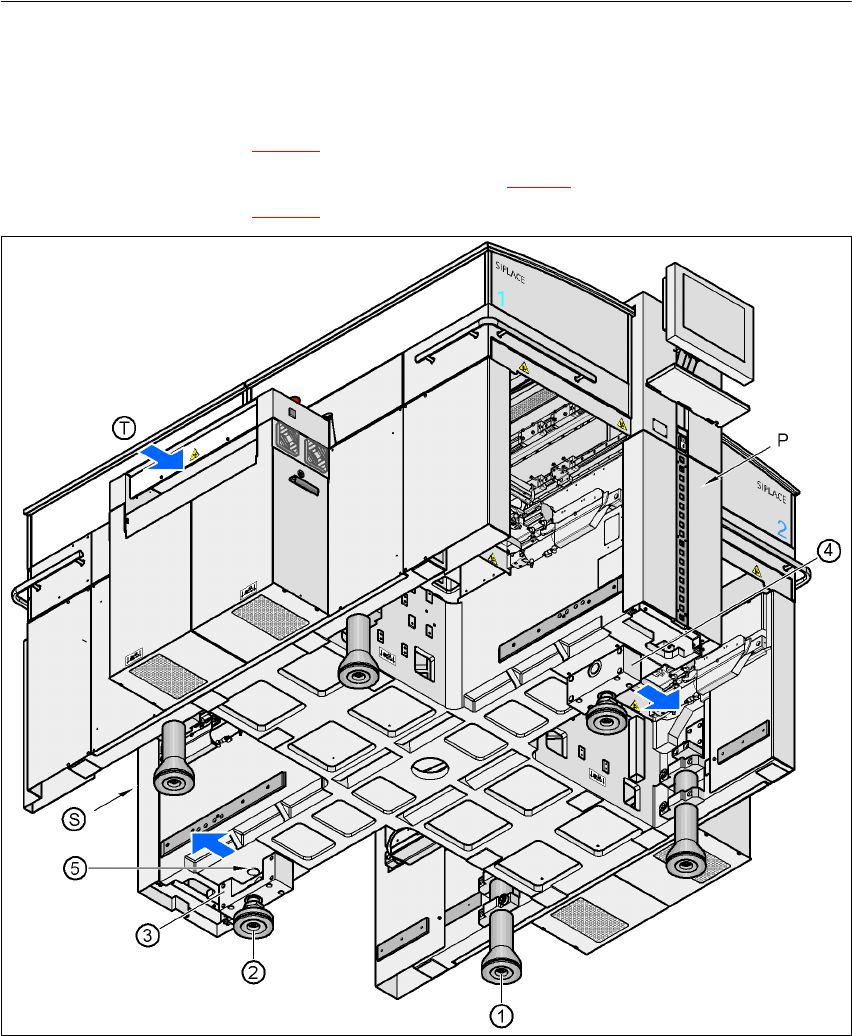

그림 4.5 - 2 실장기 다리
4
(1) 장비 다리
사용자 매뉴얼 SIPLACE HF 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 4.5 실장기 셋업
175
(2) "HS50" 장비 다리
(3) 압축 공기 장치 쪽에 있는 스페이서
(4) 전원공급장치 쪽에 있는 스페이서
(5) "HS50" 장비 다리의 나사 구멍
(T) PCB 전송 방향
(P) 압축 공기 장치
(S) 전원공급장치
