4 셋업 및 작동 사용자 매뉴얼 SIPLACE HF 시리즈
4.5 실장기 셋업 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
188
4

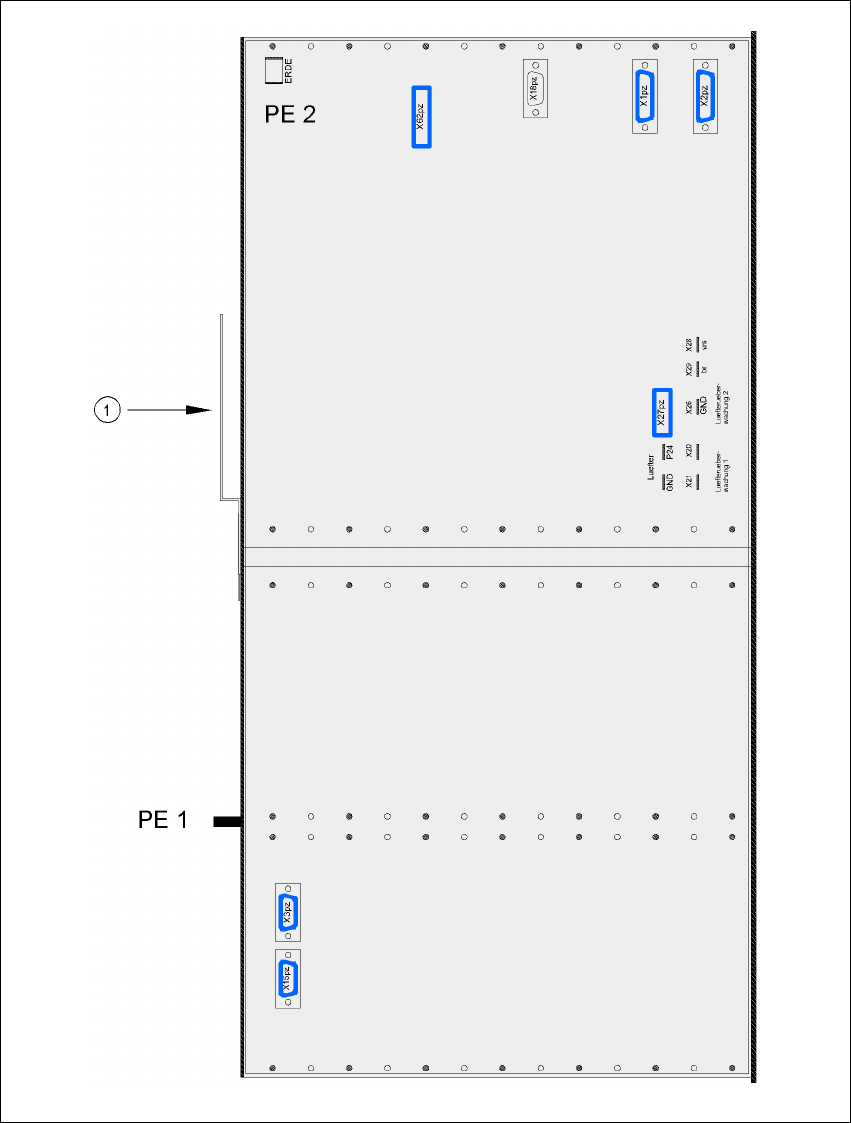

그림 4.5 - 11 컴퓨터 장치 , 후면판 - 플러그 연결
(1) 케이블 가이드 플레이트
사용자 매뉴얼 SIPLACE HF 시리즈 4 셋업 및 작동
소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판 4.5 실장기 셋업
189
4.5.8.2 HF 컴퓨터 장치 - 플러그 연결
아래 도표에서와 같이 전원 케이블을 연결하십시오 .
4
4
컴퓨터 장치 , 전면판
플러그
연결 케이블
비고
플러그 케이블
X5pc
X5pc 03002958 + 03002559 끝까지 밀어넣음
X7pc
X7pc 03002967 나사로 고정
X8pc
X8pc 03002970 나사로 고정
X6pn
X6pn 03010051 나사로 고정
X6pt
X6pt 03002507 W1+W2 나사로 고정
X7pt
X7pt 03003438 W1+W2 나사로 고정
X6pu
X6pu 03002508 W1+W2 나사로 고정
X7pu
X7pu 03003435 W1+W2 나사로 고정
컴퓨터 장치 , 후면판
플러그
연결 케이블
비고
플러그 케이블
X15pz
X15pz 03003434 나사로 고정
X3pz
X3pz 03004063 나사로 고정
PE1
케이블 링 접지 케이블
그림 4.5 - 8
에서와 같이 고정 ,
페이지 185
X27pz
X27pz 03003437 W1-W2 끝까지 밀어넣음
X2pz
X2pz 03002966 W1-W5 나사로 고정
X1pz
X1pz 03002969 W1-W5 나사로 고정
X62pz
X62pz 03002488 제 위치에 끼움
PE2
말굽단자 접지 케이블 끝까지 밀어넣음
X1 확장 키트의 팬끝까지 밀어넣음
4 셋업 및 작동 사용자 매뉴얼 SIPLACE HF 시리즈
4.5 실장기 셋업 소프트웨어 버전 SR.505.xx 2004 년 7 월 미국판
190
4.5.8.3 HF/3 컴퓨터 장치 - 플러그 연결
아래 도표에서와 같이 전원 케이블을 연결하십시오 .
4
4
컴퓨터 장치 , 전면판
플러그
연결 케이블
비고
플러그 케이블
X5pc
X5pc 03002958 + 03002559 끝까지 밀어넣음
X7pc
X7pc 03002967 나사로 고정
X8pc
X8pc 03002970 나사로 고정
X6pn
X6pn 03010051 나사로 고정
X11po
X11po 03010055 나사로 고정
X6pt
X6pt 03010607 W1+W2 나사로 고정
X7pt
X7pt 03010608 W1+W2 나사로 고정
X7pu
X7pu 03002508 W1+W2 나사로 고정
컴퓨터 장치 , 후면판
플러그
연결 케이블
비고
플러그 케이블
X15pz
X15pz 03003434 나사로 고정
X3pz
X3pz 03004063 나사로 고정
PE1
케이블 링 접지 케이블
그림 4.5 - 8
에서와 같이 고정 ,
페이지 185
X27pz
X27pz 03003437 W1-W2 끝까지 밀어넣음
X2pz
X2pz 03002966 W1-W5 나사로 고정
X1pz
X1pz 03002969 W1-W5 나사로 고정
X62pz
X62pz 03002488 제 위치에 끼움
PE2
말굽단자 접지 케이블 끝까지 밀어넣음
X1 확장 키트의 팬끝까지 밀어넣음
